N7007A Пассивный пробник для выполнения измерений в условиях экстремальных температур

Сегодня многие инженеры пользуются стандартными пробниками для тестирования электронных устройств в условиях экстремальных температур, что может привести к физическому повреждению пробников. Другой распространенной ошибкой при проведении испытаний в климатических камерах является подключение к пробникам длинных проводов, в результате чего из-за чрезмерного возрастания индуктивной нагрузки и сужения полосы пропускания наблюдается значительное ухудшение точности измерений.

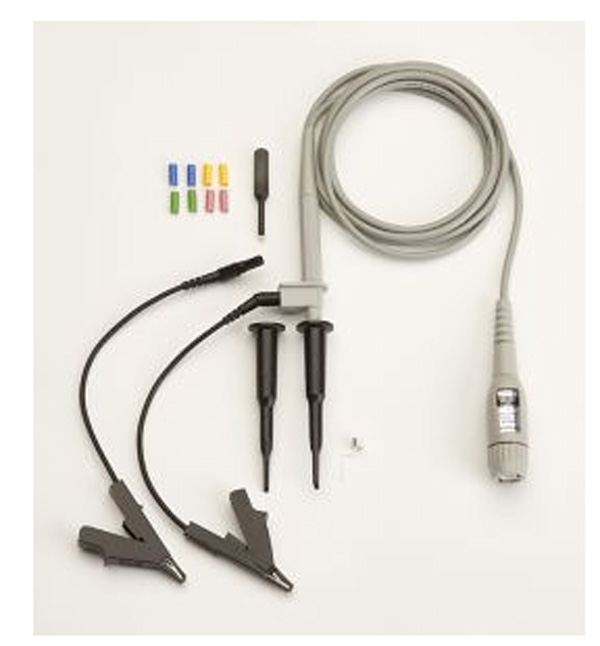

Для решения этой проблемы компания Keysight предлагает пассивный несимметричный пробник N7007A, который оснащен кабелем длиной 2 м и имеет полосу пропускания 400 МГц, коэффициент деления 10:1 и высокое входное сопротивление 10 МОм. Пробник позволяет выполнять измерения параметров сигналов при температурах от –40°C до +85°C.

Основные возможности и технические характеристики

• Полоса пропускания: 400 МГц
• Коэффициент деления: 10:1
• Входной импеданс: 10 МОм // 15,5 пФ
• Рабочая температура: от –40°C до +85°C
• Влажность: до 90% при температуре 40°C
• Длина кабеля: 2 м
• Максимальное входное напряжение: 1 кВ (CAT II), 600 В (CAT III)
