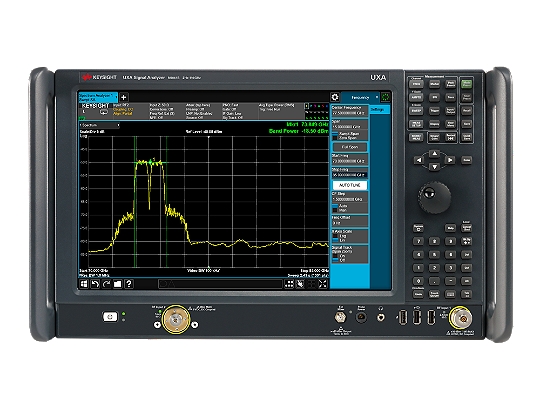

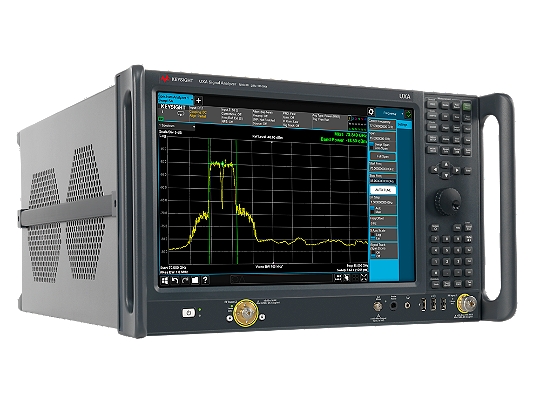

N9041B-RT1 Анализ сигналов в реальном времени, до 255 МГц, базовые возможности, мульти-тач

  • Цена - по запросу

  • Производитель: Keysight
  • Модель: N9041B-RT1
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

Основные возможности и технические характеристики

  • Возможность захвата, отображения и анализа поведения трудноуловимых сигналов длительностью от 17,17 мкс с вероятностью захвата 100% в диапазоне частот до 110 ГГц, полный набор функций запуска
  • Представление динамических характеристик сигналов в режиме реального времени
  • Максимально эффективное использование инвестиций: стоимость опции анализа спектра в режиме реального времени в разы ниже, чем цена специализированного решения
  • Органичная интеграция с программой векторного анализа сигналов 89600 VSA
  • Требуется опция H1G

Технические характеристики

Частота -
Опции расширения диапазона частот 90 ГГц, 110 ГГц
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Полоса анализа в режиме реального времени 255 МГц
Средний уровень собственных шумов (1 ГГц) –171 дБм
Максимальная полоса анализа / пропускания 1 ГГц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц –146 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц –136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц –136 дБн/Гц
Динамич. диапазон, своб. от паразит. составляющих 78 дБн
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +22 дБм
Наличие измерительных приложений Да
Максимальная полоса пропускания реального времени 255 МГц
Суммарная погрешность уровня сигнала / измерения ±0,16 дБ
Опции расширения полосы анализа 25 МГц (станд.), 40 МГц, 1 ГГц
Уровень производительности ◆◆◆◆◆◆
Приложения для сотовой связи
  • LTE/LTE-Advanced
  • W-CDMA/HSPA/HSPA+
Приложения для цифрового видео -
Приложения общего назначения
  • Программа векторного анализа сигналов 89600 VSA
  • Аналоговая демодуляция
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
Приложения для систем беспроводной связи
  • WLAN (802.11a/b/g/j/p/n/ac/af/ah)
  • Связь малого радиуса действия (ZigBee, Z-Wave)
  • Bluetooth® (BR/EDR/LE 4.2)
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Мин. длительность для 100%-ой вероятности захвата 17,7 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 11,42 нс
Полоса частот в частотной/временной области -
Режимы отображения
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени (спектрограмма)
  • Зависимость мощности от времени
Режимы запуска
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени
  • Зависимость мощности от времени (спектрограмма)
Приложения с функцией запуска по частотной маске
  • Программа векторного анализа сигналов 89600 VSA
  • Анализатор спектра реального времени
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. –155 дБм/Гц
Сред. уровень собств. шумов, 10 ГГц, предус. выкл. –156 дБм/Гц
Реального времени Да
Настольные Да
Потоковая передача данных в режиме реального времени Да
