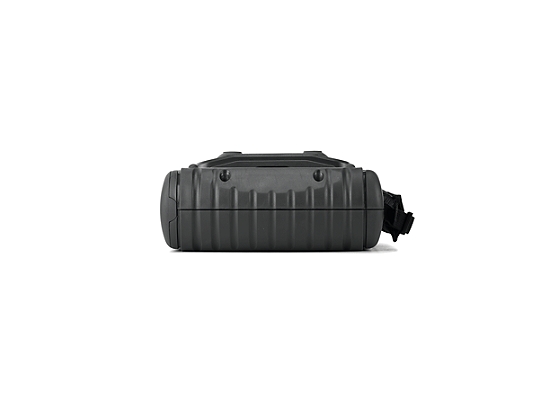

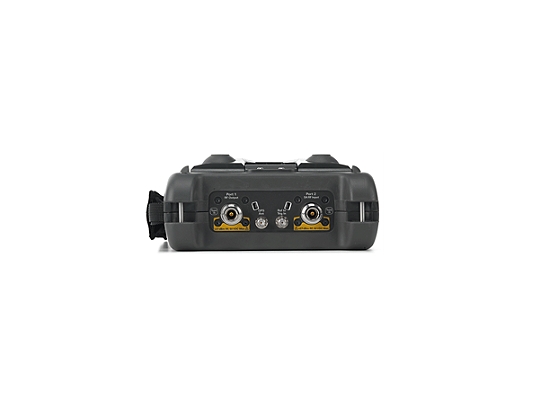

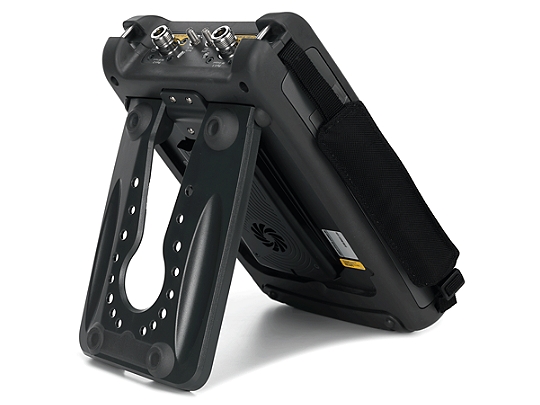

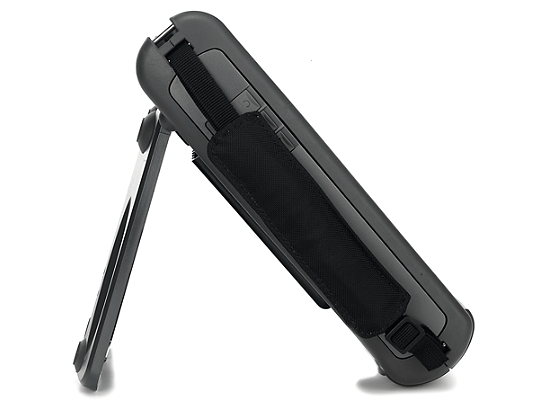

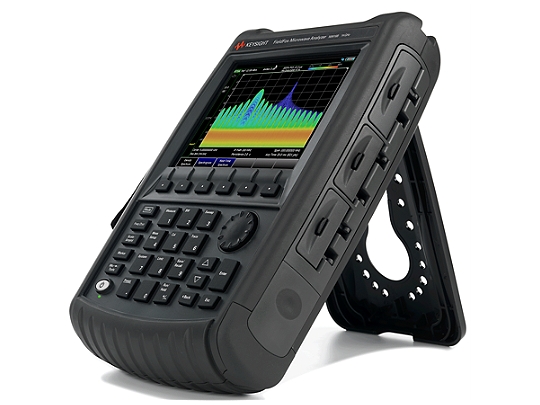

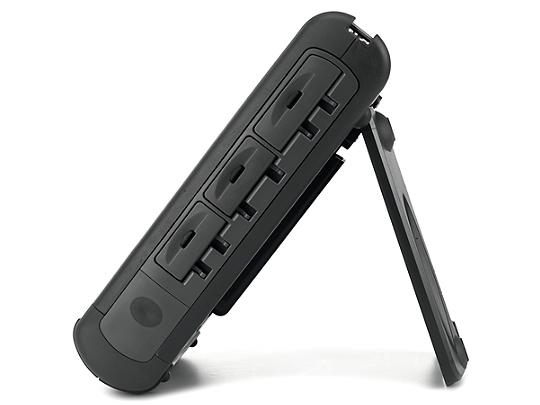

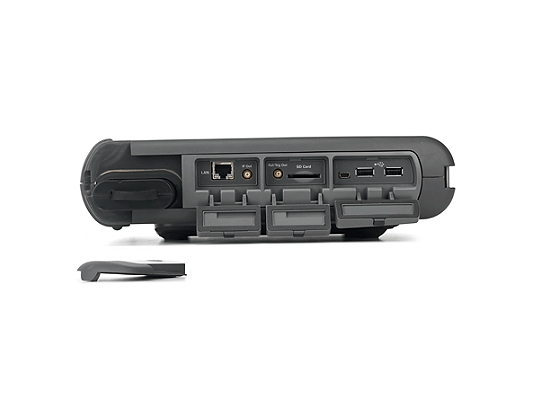

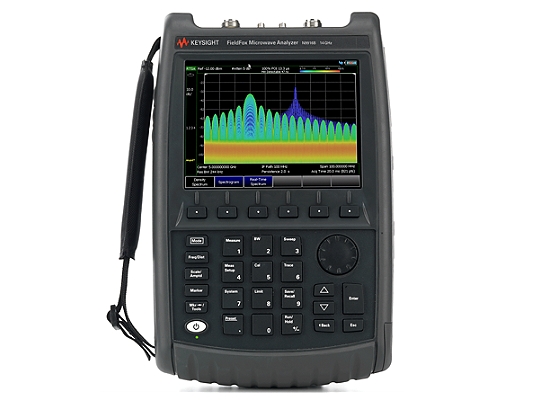

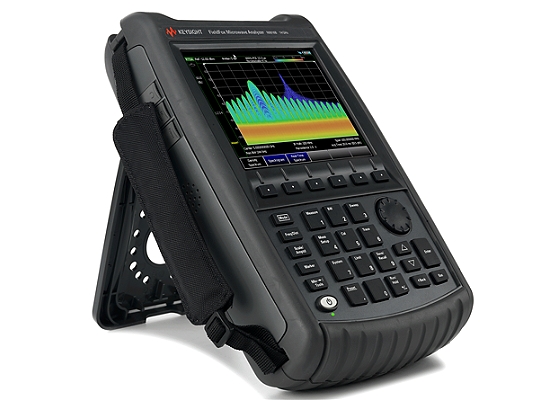

N9916B Портативный анализатор FieldFox, 14 ГГц

  • Цена - по запросу

Основные возможности и технические характеристики

  • Стандартная конфигурация представляет собой анализатор антенно-фидерных устройств
  • Возможность расширения функциональных возможностей прибора с помощью опций векторного анализатора цепей или анализатора спектра
  • Захват нестационарных сигналов с помощью функции анализа спектра в режиме реального времени в полосе до 100 МГц
  • Одновременное измерение всех четырех S-параметров при динамическом диапазоне системы до 115 дБ
  • Высокая точность измерений в режиме анализатора спектра: от ±0,3 дБ без предварительного прогрева
  • Поддержка измерений «по воздуху» для сигналов стандартов 5GTF и LTE
  • Приемник GPS/GNSS для геопозиционирования и формирования временных меток
  • Самый легкий в своем классе анализатор «все-в-одном» массой всего 3,3 кг

Комплектация

  • Адаптер для питания от сети переменного тока
  • Кабель питания
  • Литий-ионная аккумуляторная батарея
  • Кабель для подключения к локальной сети LAN
  • Сумка с ремнями для переноски прибора за спиной или на плече
  • Краткое руководство по работе с прибором

Технические характеристики

Максимальная частота 14 ГГц
Начальная частота (анализатор АФУ / ВАЦ) 30 кГц
Начальная частота анализатора спектра 5 кГц
Системный динамический диапазон ВАЦ более 114 дБ
Максимальная скорость (1001 точка, 1 развертка) 171 мкс на точку
Выходная мощность 8 дБм
Количество встроенных портов 2 порта
Анализатор антенно-фидерных устройств Да (стандартно)
Анализатор спектра Да (опция)
Векторный анализатор цепей Да (опция)
Дополнительные возможности, связанные с АФУ/ВАЦ
  • Векторный вольтметр
  • Измерение S-параметров смешанного режима
  • Измерения параметров кабелей методом TDR
Дополнительные функции анализатора сигналов
  • Встроенный измеритель мощности
  • Анализ передачи на большое расстояние (ERTA)
  • Анализ спектра в режиме реального времени
  • Измерение коэффициента шума
  • Измерения «по воздуху» (OTA)
Системные возможности
  • Встроенный источник постоянного напряжения
  • Приемник GPS (только встроенный)
  • Функция дистанционного управления
Измерение мощности с помощью USB-измерителя
  • Непрерывная генерация сигналов/режим свипирования
  • Сдвиг частоты
  • Анализ ВЧ-импульсов датчиком пиковой мощности
Средний уровень собственных шумов (1 ГГц) –163 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц –117 дБн/Гц
Уровень производительности ◆◆◆◆◇◇
Приложения для сотовой связи
  • Программа векторного анализа сигналов 89600 VSA
  • Измерения «по воздуху» (OTA) для LTE FDD и 5GTF
Приложения общего назначения
  • AM/FM - настройка на сигнал и режим прослушивания
  • Анализ антенно-фидерных устройств
  • Измерение напряженности поля
  • Обеспечение совместимости по кодам SCPI
  • Измерение спектрограммы
  • Тестирование по методу «воздействие-отклик»
Ручные Да
