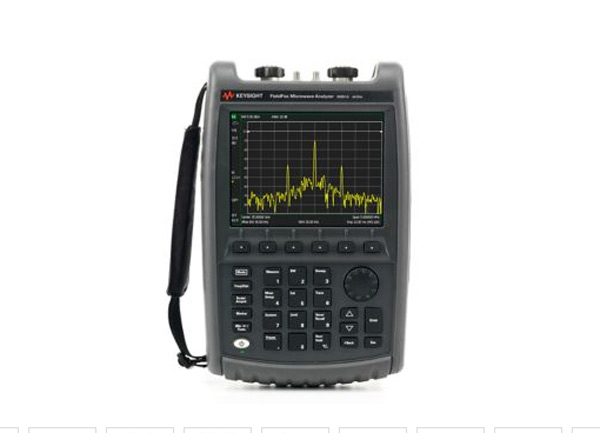

N9951A Портативный СВЧ-анализатор FieldFox, 44 ГГц

  • Цена - по запросу

Основные возможности и технические характеристики

  • Диапазон частот: до 44 ГГц
  • Стандартная конфигурация включает анализатор АФУ
  • Опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.
  • Возможность одновременного измерения расстояния до неоднородности и параметров отражения
  • Одновременное измерение всех четырех S-параметров
  • Высокая точность измерений в режиме анализатора спектра (±0,5 дБ) без прогрева
  • Измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности
  • Масса 3,2 кг

Комплектация

  • Адаптер для питания от сети переменного тока
  • Кабель питания
  • Аккумуляторная батарея
  • Кабель для подключения к локальной сети LAN
  • Сумка с ремнями для переноски прибора за спиной или на плече
  • Краткое справочное руководство и руководство пользователя

Технические характеристики

Внесен в Госреестр Да
Максимальная частота 44 ГГц
Начальная частота (анализатор АФУ / ВАЦ) 300 кГц
Начальная частота анализатора спектра 5 кГц
Динамический диапазон 100 дБ
Выходная мощность 4 дБм
Зашумленность графика 0,004 дБ СКЗ
Количество встроенных портов 2 порта
Максимальная скорость (201 точка, 1 развертка) 180 мс
Тип прибора Комбинированный анализатор
Приложения
  • Измерение S-параметров
  • Измерение расстояния до неоднородности
  • Балансировка кабелей
  • Обратные потери
  • Вносимые потери / Коэф. усиления
  • Interference Analysis
  • Power Measurements
Компоненты
  • Кабели
  • Антенны
  • Усилители
  • Фильтры
  • Устройства кабельного ТВ, 75 Ом
Дополнительные возможности, связанные с АФУ/ВАЦ
  • Векторный вольтметр
  • Измерение S-параметров смешанного режима
  • Измерения параметров кабелей методом TDR
Дополнительные функции анализатора сигналов
  • Встроенный измеритель мощности
  • Анализ передачи на большое расстояние (ERTA)
Системные возможности Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний)
Измерение мощности с помощью USB-измерителя
  • Непрерывная генерация сигналов/режим свипирования
  • Сдвиг частоты
  • Анализ ВЧ-импульсов датчиком пиковой мощности
Диапазон ослабления аттенюатора (стандарт. компл.) 30 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 5 дБ
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Средний уровень собственных шумов (1 ГГц) -159 дБм
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. -
Максимальная полоса анализа / пропускания -
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -113 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -111 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -
Динамич. диапазон, своб. от паразит. составляющих -
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +13 дБм
Наличие измерительных приложений Да
Максимальная полоса пропускания реального времени -
Полоса частот в частотной/временной области -
Опции расширения полосы анализа 5 МГц
Опции расширения диапазона частот -
Уровень производительности ◆◆◆◇◇◇
Полоса анализа в режиме реального времени -
Приложения для сотовой связи -
Приложения для цифрового видео -
Приложения общего назначения
  • AM/FM - настройка на сигнал и режим прослушивания
  • Измерение напряженности поля
  • Обеспечение совместимости по кодам SCPI
  • Измерение спектрограммы
  • Тестирование по методу «воздействие-отклик»
Приложения для систем беспроводной связи -
Ручные Да
