NFP-3 Набор зондов ближнего поля Актаком
83 028 руб.
-
+
- Производитель: Aktakom
- Модель: NFP-3
- Наличие: 3
- Готов к отгрузке: 20 ноября 2024
Назначение набора зондов ближнего поля NFP-3:
Набор зондов ближнего поля NFP-3 представляет из себя комплект из 4-х моделей пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4), предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС в диапазоне от 30 МГц до 3 ГГц. Подключаются к 50-омному входу анализатора спектра.

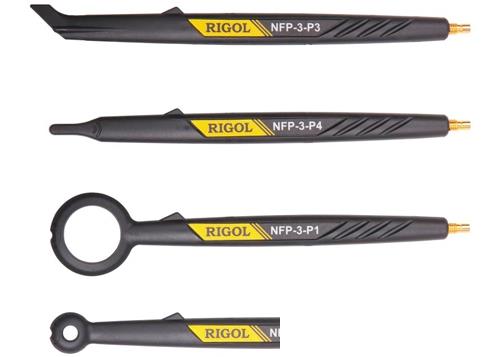

В состав набора входит 4 зонда:
| Модель зонда | Значение | Описание | Частотная характеристика |
| NFP-3-P1 | Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы. | ||
| NFP-3-P2 | Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда. | ||
| NFP-3-P3 | Зонд ближнего поля имеет диапазон частот от 30 МГц до 2 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений. | ||
| NFP-3-P4 | Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм. |
Технические характеристики
| Параметр | Значение |
| Диапазон частот | от 30 МГц...3 ГГц |
| Терминальная часть | Тип разъема пробника : SMB (male) Адаптер: N (male) - BNC (female) ВЧ кабель: BNC (male) - SMB (female), 1 метр Импеданс адаптера и разъема |
| Размеры | 260х190х30 мм ( с футляром) |
| Вес | 425 г |

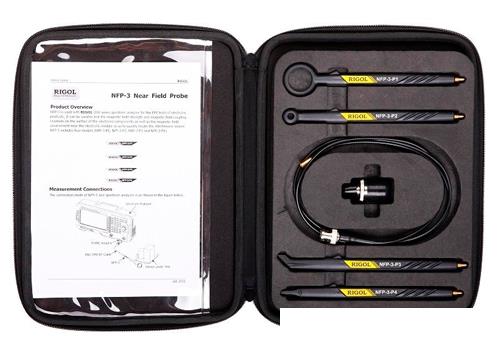

Комплектация
| № | Наименование | Количество |
| 1 | Зонд ближнего поля NFP-3-P1 | 1 |
| 2 | Зонд ближнего поля NFP-3-P2 | 1 |
| 3 | Зонд ближнего поля NFP-3-P3 | 1 |
| 4 | Зонд ближнего поля NFP-3-P4 | 1 |
| 5 | Адаптер N (male) - BNC (female) | 1 |
| 6 | Кабель удлинительный BNC (male) - SMB (female), 1 метр | 1 |
| 7 | Футляр | 1 |
Гарантия
У нас вы можете получить онлайн-консультацию по выбору и комплектации, инструмента.
Обмен и возврат товара осуществляется в соответствии с положениями Закона о защите прав потребителей. Адрес точки приёма: 192019, г. Санкт-Петербург, ул. Смоляная, д.15, лит. А, пом. 24.
- Информация о гарантии производителя
- Найти сервисный центр по ремонту инструмента
- Сертификаты продавца/производителя
ETK-379617
