Высоковольтный дифференциальный пробник Rigol PHA2150

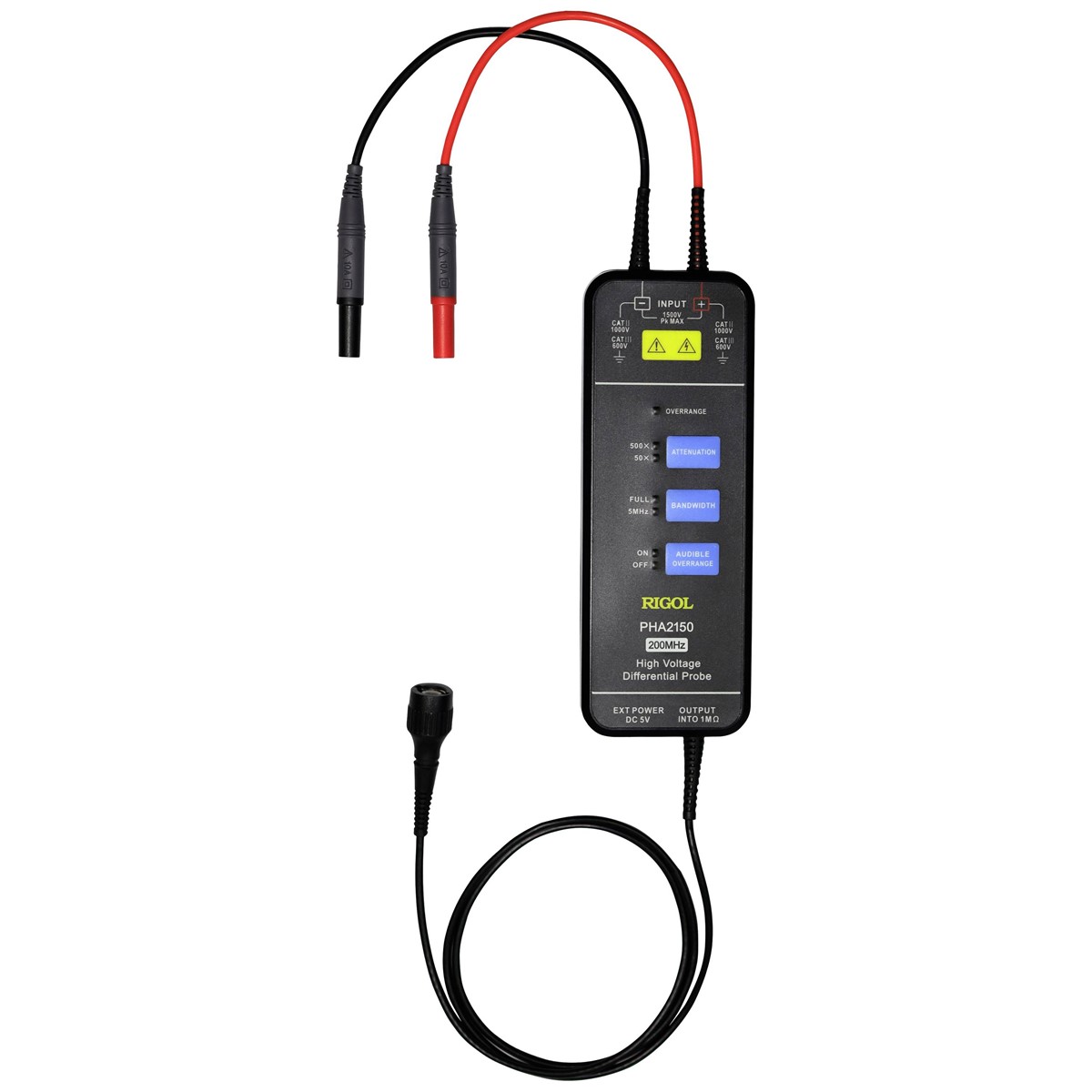

Высоковольтный дифференциальный пробник RIGOL PHA2150 представляет собой устройство преобразования высоковольтных дифференциальных сигналов переменного тока в низковольтные напряжения для отображения их амплитудно-временных характеристик на экране осциллографа. Пробник выполнен в пластиковом корпусе, на вход которого подключаются герметизированные кабельные щупы, для контактов с исследуемым участком электрической цепи, с выхода устройства сигнал, по коаксиальному кабелю, подается на осциллограф. На панели управления имеются переключатель коэффициентов деления с соответствующим LED индикатором, переключатель рабочих диапазонов с соответствующим LED индикатором, кнопка включения звукового индикатора перегрузки по входу с LED индикатором. Электропитание пробника осуществляется через USB кабель, подключаемый к порту USB Type-C.

Максимальные значения исследуемых сигналов DC+AC ПИК-ПИК– до 1,5 кВ. Частотный диапазон исследуемых сигналов – от постоянного тока до 200 МГц.

Особенности и преимущества

• Переменный коэффициент деления 50Х/500Х для работы в общем режиме (несимметричный вход)
• Широкая полоса пропускания
• Режим ограничения шумов
• Выходной разъем BNC
• Звуковая сигнализация при превышении лимитов измерения
• Автоматическое сохранение настроек
• Эргономичность, оптимальное соотношение цена/качество
• Возможность использования пробника с осциллографами любого производителя

Применение

• измерения сигналов с большой амплитудой
• низкочастотные компьютерные и телекоммуникационные измерения
• исследование параметров источников питания

Назначение

Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.
