Токовый пробник Rigol RP1006C

  • 814 242 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: RP1006C
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

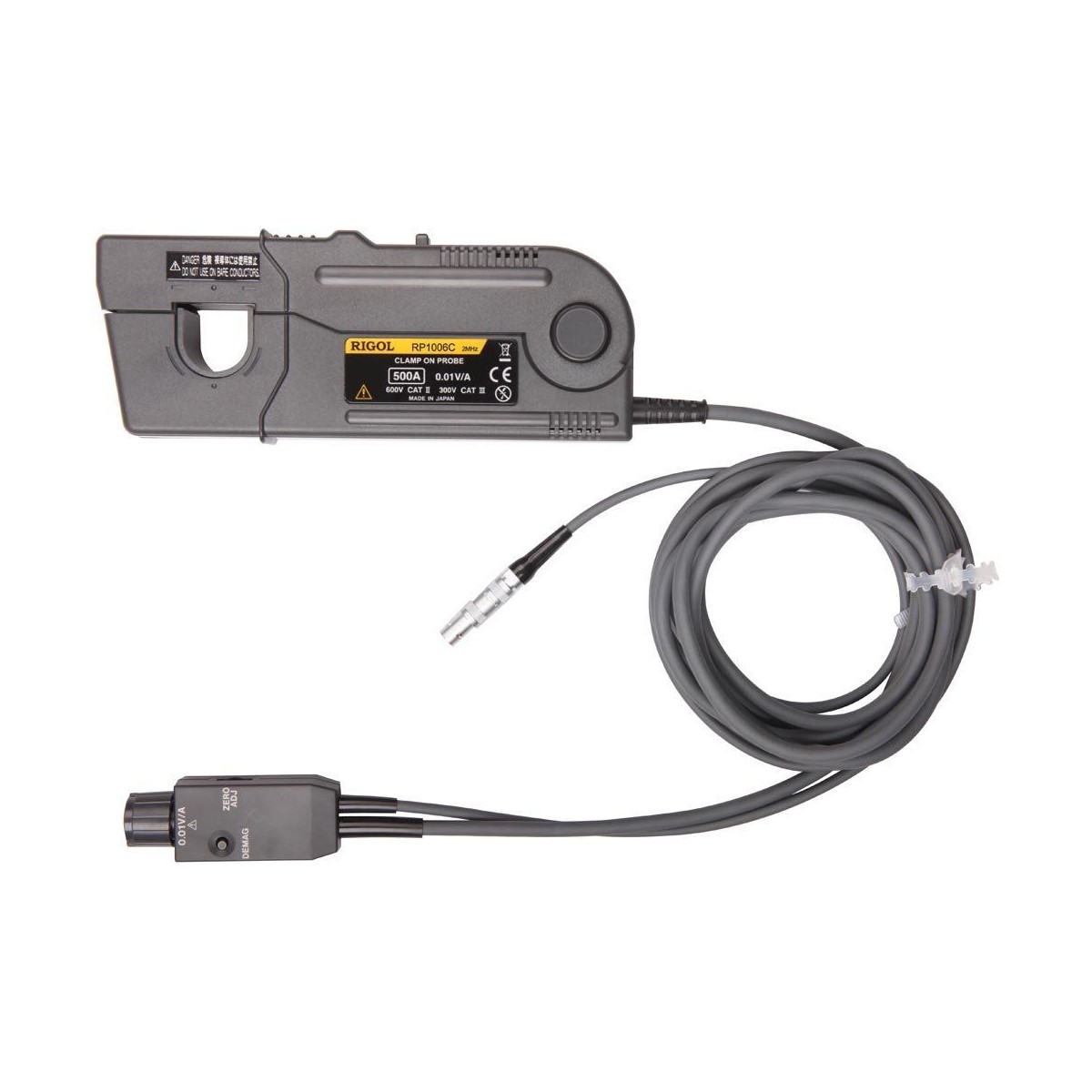

Пробник токовый RP1006С представляет собой устройство в виде измерительной головки и блока согласования для измерения и исследований формы тока на экране осциллографа, без разрыва исследуемой цепи и без электрического контакта с ней.

В токовом пробнике RP1006С используется магнитопровод с размыкаемым зазором (для размещения проводника без разрыва цепи в измерительное окно головки пробника) с интегрированным датчиком Холла, что позволяет исследовать как цепи переменного тока (в заданной полосе частот), так и цепи постоянного тока. Принцип действия основан на измерении ЭДС датчика Холла, которая прямо пропорциональна магнитному полю.

Электропитание пробника токового Rigol RP1006C осуществляется с помощью внешнего блока питания Rigol RP1000P, который обеспечивает подачу питающего напряжения 12 В на измерительную головку.

Максимальные пиковые значения исследуемых токов – 500 А. Частотный диапазон исследуемых сигналов – от постоянного тока до 2 МГц.

Особенности и преимущества

  • Бесконтактное измерение силы тока с высокой чувствительностью;
  • Возможность использования пробника с любыми осциллографами Rigol;
  • Уникальный тонкопленочный датчик Холла;
  • Широкополосное измерение тока;
  • Эргономичность;
  • Компактные размеры;
  • Токовый пробник RP1006С подходит ко всем осциллографам Rigol.

Применение

  • Источники питания;
  • Полупроводниковые приборы;
  • Инверторы / преобразователи мощности;
  • Электронные балласты;
  • Промышленная / бытовая электроника;
  • Мобильная связь;
  • Моторные приводы;
  • Транспортные системы;
  • Телекоммуникационные системы.

Назначение

Пробник токовый Rigol RP1006C предназначен для бесконтактного измерения амплитудных и временных параметров высокочастотных токов совместно с осциллографами Rigol при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

Технические характеристики

Значение  Параметр
Рабочий частотный диапазон
(по уровню – 3 дБ) 		от постоянного тока (DC) до 2 МГц
Время нарастания ≤ 175 нс
Максимальное значение измеряемого тока 500 А скз
Максимальный измеряемый пиковый импульсный ток 700 А (непродолжительный, пиковое значение)
Коэффициент преобразования силы тока в выходное напряжение 10 мВ/А
Погрешность преобразования ± (1% от считывания ±5мВ) при ≤ 500 А скз
± 2% от считывания, при ≤ 700 А пик
(DC, 45 Гц – 66 Гц)
Шум ≤ 25 мА скз (при полосе пропускания осциллографа 20 МГц)
Входной импеданс от 1 мОм до 100 мОм в рабочей полосе частот
Температурный коэффициент для чувствительности ≤ ± 2% (при частоте вх. сигнала 50 Гц, 500 А скз при T от 0 ºС до +40 ºС)
Максимальная потребляемая мощность 7,2 ВА
Напряжение питания + 12 В ± 0,5 В
Диапазон рабочих температур 0 ºС до +40 ºС при относительной влажности воздуха до 80% (без конденсации)
Диапазон температур хранения -10 ºС до +50 ºС при относительной влажности воздуха до 80% (без конденсации)
Место использования в сухих помещениях
Влияние внешних магнитных полей ≤ 800 мА (от DC до 60 Гц, при магнитном поле 400 А/м)
Диаметр измеряемого проводника 20 мм
Измеряемый проводник изолированный
Гарантированный период поддержания точности измерений 1 год (10000 циклов открывания/закрывания магнитопровода)
Длина кабеля Сигнальный кабель – 2 м
Кабель питания – 1 м
Габариты Датчик: 176 х 69 х 27 мм
Терминатор: 27 х 55 х 18 мм
Масса 520 г
Аксессуары Руководство пользователя, футляр для пробника

Комплектация

  • Пробник токовый RP1006C – 1 шт.
  • Руководство пользователя.
  • Футляр – 1 шт.
