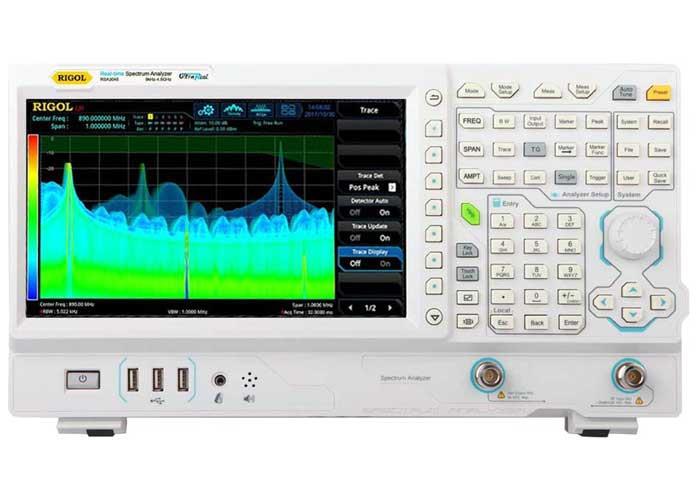

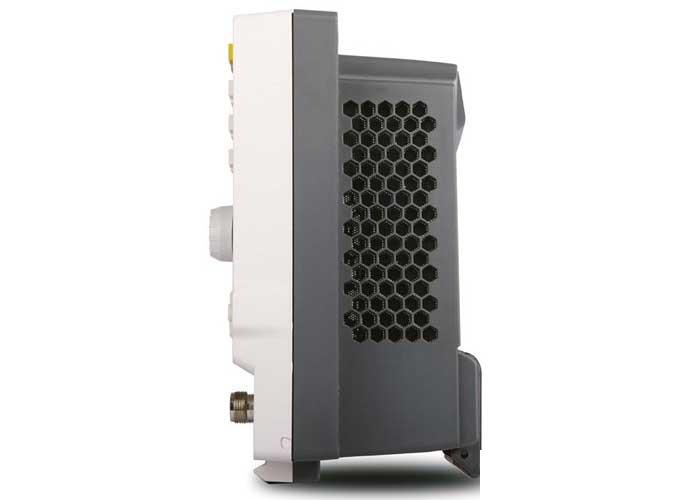

RSA3030 Анализатор спектра реального времени Актаком
533 628 руб.
Последняя цена (на момент наличия)
- Производитель: Актаком
- Модель: RSA3030
- Наличие: Нет в наличии
Описание анализатор спектра реального времени RSA3030:
Новая серия включает четыре модели: с максимальной частотой 3,0 ГГц - RSA3030 и RSA3030-TG и 4,5 ГГц RSA3045 и RSA3045-TG. Аналогично анализаторам спектра серии RSA5000, в новой серии используется инновационная технология UltraReal, что позволяет в режиме реального времени гарантированно захватывать сигналы с минимальной длительностью 9,3 мкс (7,45 мкс опционально) в полосе обзора до 10 МГц (опция 40 МГц).
Обе серии анализаторов спектра Rigol RSA5000 и RSA3000 могут работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA).
Применяемая в RSA5000 и RSA3000 инновационная технология UltraReal обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала:
- полоса анализа: штатно 10 МГц; опционально 25 МГц (RSA3000-B25) и 40 МГц (RSA3000-B40);
- гарантированный захват сигналов 100% POI длительностью 9,3 мкс (штатно); 7,82 мкс (RSA3000-B25) или 7,45 мкс (RSA3000-B40);
- скорость обработки до 146484 преобразований в секунду.
Модель RSA3030-TG отличается от RSA3030 наличием трекинг генератора.
Трекинг-генератор в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.
Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.
Технические характеристики
| Параметр | Значение | |||||
| Для всех измерительных режимов | ||||||
| ЧАСТОТА | ||||||
| Частотный диапазон | 9 кГц…3,0 ГГц | |||||
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ | ||||||
| Опорная частота | 10 МГц | |||||
| Точность после калибровки | стандартно | <1 ppm | ||||
| опция OCXO-C08 | <0,1 ppm | |||||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | ||||
| опция OCXO-C08 | <0,005 ppm | |||||
| Старение | стандартно | <1 ppm/год | ||||
| опция OCXO-C08 | <0,03 ppm/год | |||||
| Режим стандартного анализатора спектра со свипированием (GPSA) | ||||||
| ЧАСТОТА | ||||||
| Маркер | Разрешение | ± полоса обзора / (количество точек развертки-1) | ||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | |||||
| Счетчик частоты | Разрешение | 1 Гц | ||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | |||||
| Полоса обзора | Диапазон | Нулевая, 100 Гц...максимальная частота (штатно) Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1) |
||||
| Разрешение | 2 Гц | |||||
| Погрешность | ± полоса обзора / (количество точек развертки-1) | |||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) | 1 кГц | <-90 дБн/Гц | ||||
| 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | |||||
| 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | |||||
| 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) | |||||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ) | 10 Гц… 3 МГц, с шагом 1-3-10 (штатно) 1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1) |
||||
| Погрешность RBW | <5% | |||||
| Избирательность (60 дБ/3 дБ) | <5:1 | |||||
| Разрешение видео VBW (-3 дБ) | 1 Гц… 1 МГц,с шагом 1-3-10 | |||||
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |||||
| АМПЛИТУДА | ||||||
| Измерение уровня (fц ≥ 10 МГц) | Диапазон | Уровень собственных шумов … +30 дБм | ||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | ||||
| Максимальный уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | |||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | ||||||
| Максимальный опасный уровень CW RF Power | +33 дБм (2 Вт) | |||||
| Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц | без предусилителя | |||||
| 9 кГц...100 кГц | <-120 дБм (тип.) | |||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | |||||
| 20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) | |||||
| 2,7 ГГц…3,0 ГГц | <-136 дБм, <-141 дБм (тип.) | |||||
| с предусилителем (опция RSA3000-PA) | ||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | |||||
| 20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) | |||||
| 2,7 ГГц…3,0 ГГц | <-156 дБм, <-161 дБм (тип.) | |||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | без предусилителя | |||||
| 100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) | |||||
| с предусилителем (опция RSA3000-PA) | ||||||
| 100 кГц…3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) | |||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | ||||
| Линейная шкала | 0 до опорного уровня | |||||
| Количество точек | 801 | |||||
| Количество графиков | 6 | |||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC) | |||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |||||
| Аттенюатор | Диапазон ослабления | 0…50 дБ, с шагом 1 дБ | ||||
| Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл) | <0,3 дБ | |||||
| Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) |
<0,3 дБ | |||||
| Установка опорного уровня | Логарифмическая шкала | -170 дБм…+30 дБм с шагом 0,01 дБ | ||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | |||||
| Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C) | 1,0 дБ | |||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | ||||
| 3 МГц, 10 МГц | <0,3 дБ | |||||
| Предусилитель (опция RSA3000-PA) | Частотный диапазон | 100 кГц…4,5 ГГц | ||||
| Усиление | 20 дБ | |||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) | 300 кГц…3,0 ГГц | <1,6 дБ | ||||
| 3,0 ГГц...4,5 ГГц | <1,8 дБ | |||||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм | |||||
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
TOI: +10 дБм , типично +15 дБм | |||||
| Комбинационные искажения | <-60 дБн | |||||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) | <-90 дБм, <-100 дБм, типично | |||||
| РАЗВЕРТКА | ||||||
| Время развертки | Нулевой обзор | 1 мкс…4000 с | ||||
| Полоса обзора ≥10 Г | 1 мс... 4000 с | |||||
| Погрешность времени развертки | Нулевой обзор | 5% | ||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | |||||
| Тип запуска | непрерывный, однократный | |||||
| ЗАПУСК | ||||||
| Источник | свободный, внешний 1, внешний 2, видео | |||||
| Задержка | Нулевой обзор | 0...500 мс | ||||
| Полоса обзора ≥10 Гц | 0...500 мс | |||||
| Режим анализатора спектра реального времени (RTSA) | ||||||
| Основные параметры RTSA | ||||||
| Полоса анализа в реальном времени | Стандартно | 10 МГц | ||||
| Опция RSA3000-B25 | 25 МГц | |||||
| Опция RSA3000-B40 | 40 МГц | |||||
| Минимальная длительность для гарантированного захвата сигналов 100% POI | Стандартно | 9,3 мкс | ||||
| Опция RSA3000-B25 | 7,82 мкс | |||||
| Опция RSA3000-B40 | 7,45 мкс | |||||
| Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс (максимальная полоса обзора, окно Kaise) |
Максимальная полоса обзора, окно Kaise | 7,45 мкс | ||||
| Полоса обзора | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 |
| 40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 |
| 25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 |
| 10 МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 |
| 1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее | |||||
| Количество графиков | 6 | |||||
| Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | |||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного | |||||
| Полоса обзора | Минимальный диапазон / Максимальный диапазон | |||||
| 40 МГц | 100 кГц / 3,21 МГц | |||||
| 25 МГц | 62,8 кГц / 2,01 МГц | |||||
| 10 МГц | 25,1 кГц / 804 кГц | |||||
| 1 МГц | 2,51 кГц / 80,4 кГц | |||||
| 100 КГц | 251 Гц / 8,04 кГц | |||||
| Максимальная частота дискретизации | 51,2 Мвыб/сек | |||||
| Скорость БПФ (FFT) | 146484 FFT/сек | |||||
| Количество маркеров | 8 | |||||
| Разрешение по амплитуде | 0,01 дБ | |||||
| Количество точек по частоте | 801 | |||||
| Время захвата (максимальная дискретизация) | >156,5 мкс | |||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | ||||
| SFDR | <-50 дБн | |||||
| Режим Density (Спектральная плотность) | ||||||
| Диапазон плотности | 0...100% с шагом 0,1% | |||||
| Минимальная полоса обзора | 5 кГц | |||||
| Персистенция | 32 мс...10 с | |||||
| Режим Spectrogram (Спектрограмма) | ||||||
| Глубина памяти | 8192 точки | |||||
| Динамический диапазон (охват. Bitmap) | 200 дБ | |||||
| Режим PvT (Распределение мощности во времени) | ||||||
| Минимальное время захвата | 187,9 мкс | |||||
| Максимальное время захвата | 40 с | |||||
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | |||||
| Запуск по частотной маске FMT | ||||||
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT | |||||
| Разрешение запуска | 0,5 дБ | |||||
| Критерии запуска | входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | |||||

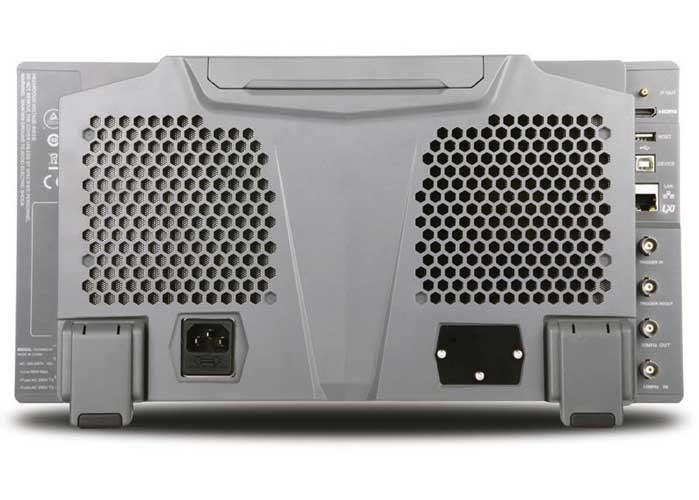

| ВХОДЫ / ВЫХОДЫ | ||||||
| Разъемы на передней панели | RF вход (ВЧ вход) | Разъем N-типа (female) Импеданс 50 Ом |
||||
| Вход / Выход источника опорного сигнала | Внутренний источник | Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
||||
| Внешний источник | Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом |
|||||
| Вход / Выход внешнего запуска | Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
||||
| Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
|||||
| Другие разъемы | IF выход (выход ПЧ) | Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
||||
| Интерфейсы | USB Host (4 порта) | Разъем A-plug Версия 2.0 |
||||
| USB Device | Разъем B-plug Версия 2.0 |
|||||
| LAN | Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device |
|||||
| HDMI | Разъем A-plug Протокол HDMI 1.4b |
|||||
| ОБЩИЕ ДАННЫЕ | ||||||
| Дисплей | Тип | Емкостной мультитач | ||||
| Разрешение | 1024 х 600 пикселей | |||||
| Размер | 10,1" | |||||
| Количество цветов | 24 бит | |||||
| Поддержка принтера | Сетевой принтер | |||||
| Память | Внутренняя | 512 Мб | ||||
| Внешняя | USB-флэш накопитель | |||||
| Питание | Напряжение | AC 100 В… 240 В | ||||
| Частота | 45 Гц… 440 Гц | |||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | |||||
| Габаритные размеры | 410 x 224 х 135 мм | |||||
| Масса | 4,65 кг | |||||
| Рабочая температура | 0…50 °C |
Комплектация
| № | Наименование | Количество |
| 1 | Анализатор спектра RSA3030 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
