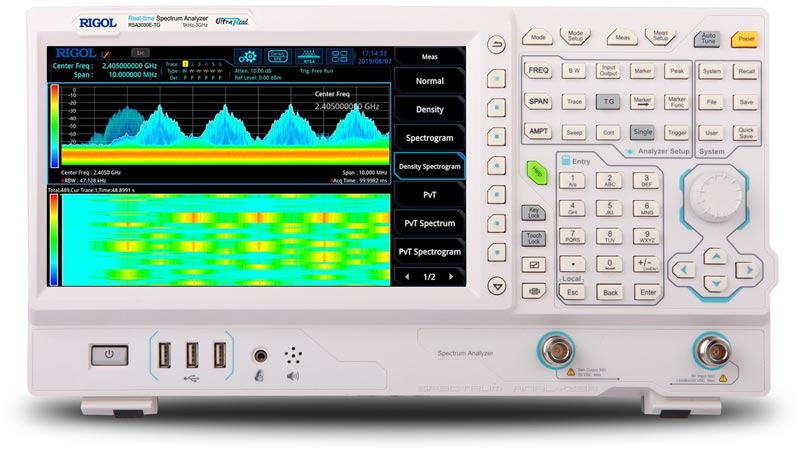

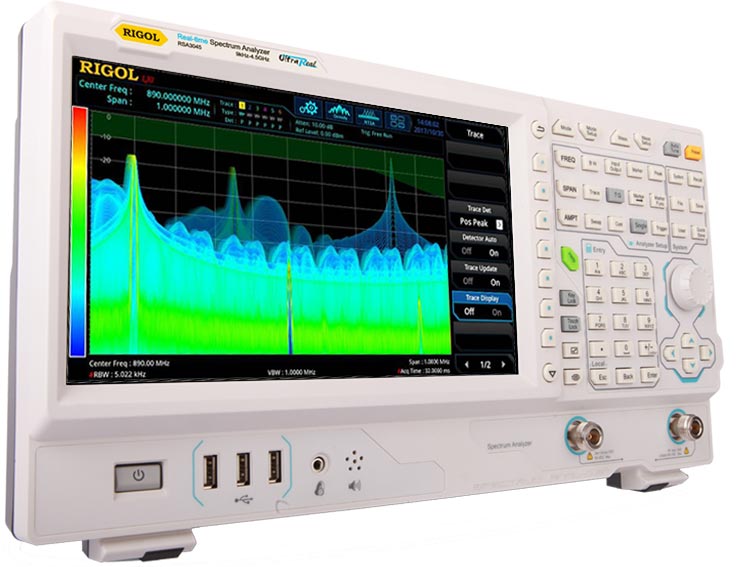

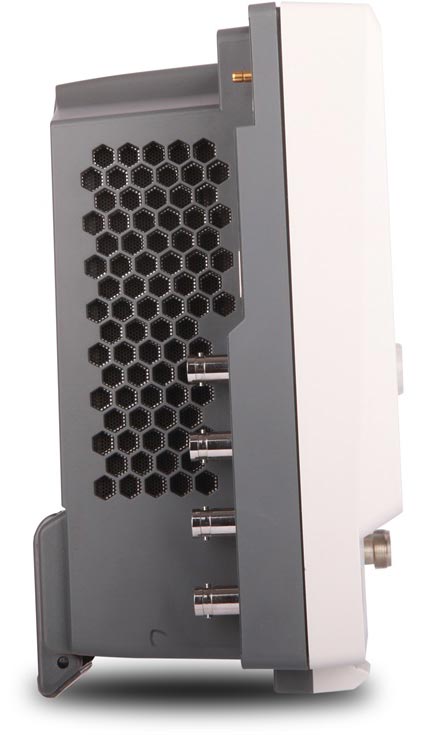

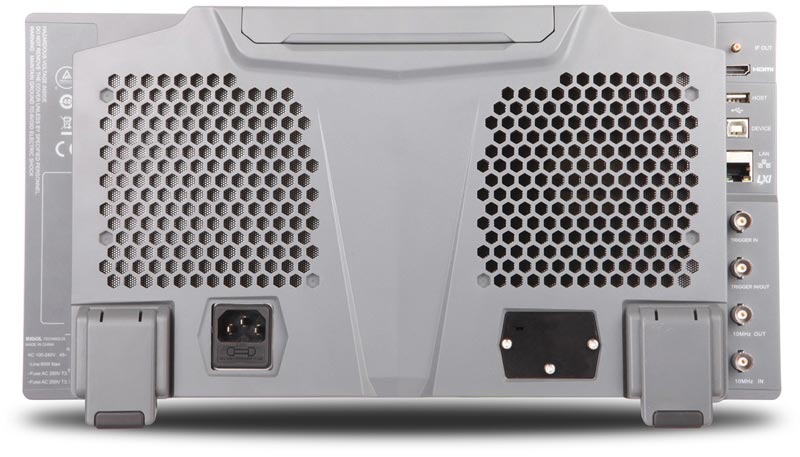

Анализатор спектра реального времени Rigol RSA3030E

  • 656 370 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: RSA3030E
  • Наличие: По запросу

0 отзывов / Написать отзыв

Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса от 9 кГц до 3,0 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 10 Гц до максимальной частоты; разрешение 2 Гц; фильтр ПЧ: 1 Гц...3 МГц, ЭМС фильтры (опция); видеофильтр: 1 Гц…10 МГц; фазовый шум: -112 дБн @ 1 МГц; средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опция); диапазон измерения: DANL...+30 дБм. RTSA: полоса захвата 10 МГц; минимальная длительность событий 9,3 мкс, SFDR <-50 дБн/Гц, 6 типов окон. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,65 кг.

Расширенное описание

Анализатор спектра Rigol RSA3030E может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). В RSA3030E используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.

Технические характеристики

Характеристики Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА Частотный диапазон 9 кГц…3,0 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ Опорная частота 10 МГц
Точность после калибровки
 стандартно <1 ppm
опция OCXO-C08 <0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C) стандартно
<0,5 ppm
опция OCXO-C08 <0,005 ppm
Старение стандартно <1 ppm/год
опция OCXO-C08 <0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА Маркер
Разрешение ± полоса обзора / (кол. точек развертки-1)
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
 Разрешение
 1 Гц
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон Нулевая, 10 Гц...максимальная частота
Разрешение
 2 Гц
Погрешность
 ± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)

1 кГц

<-90 дБн/Гц
10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

10 Гц… 3 МГц, с шагом 1-3-10
Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1
Разрешение видео VBW (-3 дБ ) 1 Гц… 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ )
с опцией RSA3000E-EMC
 200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц) Диапазон (fц≥10 МГц) Уровень собственных шумов … +30 дБм
Максимальный уровень на входе Постоянное напряжение 50 В
Макс. уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power +33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)
100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц <-138 дБм, <-141 дБм (тип.)
1,5 ГГц…3,0 ГГц
<-136 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA3000E-PA)
100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц <-158 дБм, <-161 дБм (тип.)
1,5 ГГц…3,0 ГГц
<-156 дБм, <-161 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

100 кГц…3,0 ГГц
<0,7 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA3000E-PA)
100 кГц…3,0 ГГц
<1,0 дБ; <0,5 дБ (тип.)
Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 801
Количество графиков 6
Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC)
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):

<0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
<0,3 дБ
Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C)



1,0 дБ
Погрешность переключения RBW
1 Гц...1 МГц <0,1 дБ
3 МГц, 10 МГц <0,3 дБ
Предусилитель (опция RSA3000E-PA) Частотный диапазон 100 кГц…3 ГГц
Усиление 20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
<1,6 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

TOI: +10 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА Время развертки Нулевой обзор 1 мкс…4000 с
Полоса обзора ≥10 Гц 1 мс... 6000 с
Погрешность времени развертки Нулевой обзор 5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
Тип запуска
непрерывный, однократный
ЗАПУСК Источник
свободный, внешний 1, внешний 2, видео
Задержка Нулевой обзор 0...500 мс
Полоса обзора ≥10 Гц 0...500 мс
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
10 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI

9,3 мкс
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)
Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
1 МГц 807 407 207 107 56,3 31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора Мин. диапазон / Макс. диапазон
10 МГц 25,1 кГц / 804 кГц
1 МГц 2,51 кГц / 80,4 кГц
100 КГц 251 Гц / 8,04 кГц
Максимальная частота дискретизации
12,8 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>32 мс
Амплитуда Неравномерность АЧХ <0,5 дБ
SFDR <-50 дБн/Гц
Режим Density (Спектральная плотность) Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма) Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
(Распределение мощности во времени) 		Мин. время захвата
187,917 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ Разъемы на передней панели RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

 Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
Вход/Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /
Выход синхронизации 		Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень
Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
Интерфейсы USB Host (4 порта)
Разъем A-plug
Версия 2.0
USB Device Разъем B-plug
Версия 2.0
LAN Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI Разъем A-plug
Протокол HDMI 1.4b
ОБЩИЕ ДАННЫЕ Дисплей Тип

Емкостной мультитач

Разрешение 1024 х 600 пикселей
Размер 10,1"
Количество цветов 24 бит
Поддержка принтера
Сетевой принтер
Память

Внутренняя

512 Мб
Внешняя USB-флэш накопитель
Питание

Напряжение

AC 100 В…240 В
Частота 45 Гц…440 Гц
Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры 410 x 224 х 135 мм
Масса

4,65 кг

Рабочая температура

0 °C…50 °C

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • опция предусилителя RSA3000E-PA
  • опция повышенной стабильности опорного генератора OCXO-C08
  • опция расширенных измерений RSA3000E-AMK
  • опция ЭМИ измерений RSA3000E-EMI (включает RSA3000E-EMC)
  • опция квазипикового детектора и ЭМИ-фильтров RSA3000E-EMC
  • комплект аксессуаров DSA Utility Kit
  • комплект аксессуаров RF Attenuator Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект адаптеров RF CATV Kit
  • аттенюатор ATT03301H
  • ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
  • ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
  • зонд ближнего поля NFP-3
  • комплект для монтажа в стойку RM6041
