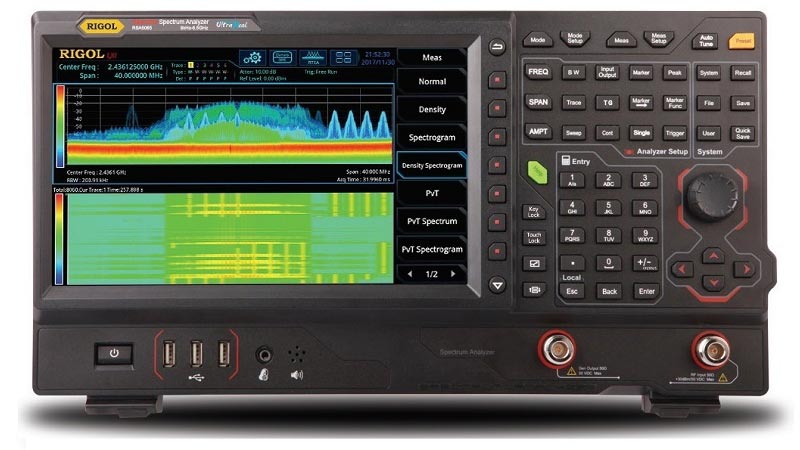

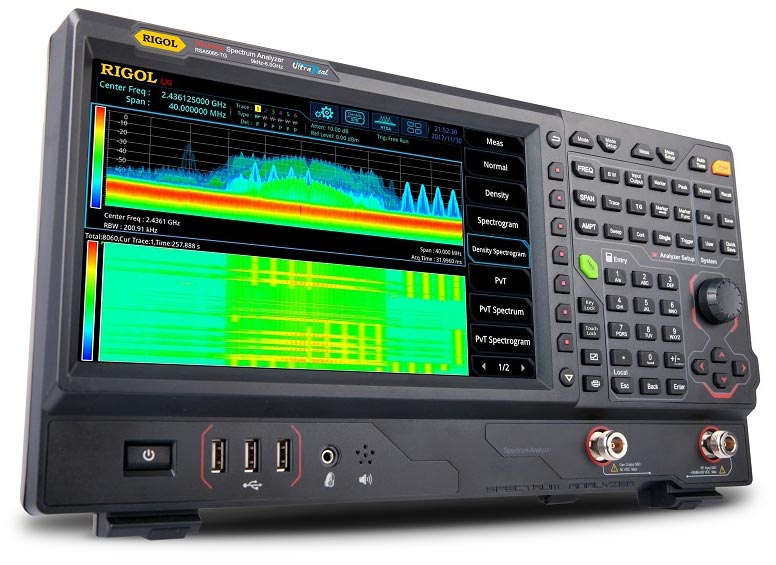

Анализатор спектра реального времени Rigol RSA5032

  • 1 017 682 руб.

- +
  • Производитель: Rigol
  • Модель: RSA5032
  • Наличие: 1
  • Готов к отгрузке: 30 декабря 2024

0 отзывов / Написать отзыв

Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA). Полоса от 9 кГц до 3,2 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 10 Гц. до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн @ 1 МГц; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц.); диапазон измерния: DANL...+30 дБм. RTSA: полоса захвата 25 МГц (40 МГц опц.); мин. длительность событий 7,45 мкс, SFDR <-60 дБн, 6 типов окон. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,65 кг.

Расширенное описание

Новейший прибор Rigol серии RSA5000 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор Rigol серии RSA5000 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.

Технические характеристики

Характеристики Параметры Значения
Для всех измерительных режимов
ЧАСТОТА Частотный диапазон 9 кГц…3,2 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ Опорная частота 10 МГц
Точность после калибровки стандартно <1 ppm
опция OCXO-C08 <0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C) стандартно
<0,5 ppm
опция OCXO-C08 <0,005 ppm
Старение стандартно <1 ppm/год
опция OCXO-C08 <0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА Маркер
Разрешение ± полоса обзора / (кол. точек развертки-1)
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
 Разрешение
 1 Гц
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон Нулевая, 10 Гц...максимальная частота
Разрешение
 2 Гц
Погрешность
 ± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов
(500 МГц, 20~30 °C)

1 кГц

<-95 дБн/Гц
10 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.)
100 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.)
1 МГц <-115 дБн/Гц; <-117 дБн/Гц (тип.)
Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

 1 Гц… 10 МГц,с шагом 1-3-10
Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1
Разрешение видео VBW (-3 дБ )
 1 Гц… 10 МГц,с шагом 1-3-10
Разрешение RBW (-6 дБ )
 200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм
Максимальный уровень на входе Постоянное напряжение 50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50,
нормализован к 1 Гц

 без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)
100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц <-142 дБм, <-145 дБм (тип.)
1,5 ГГц…2,7 ГГц <-140 дБм, <-143 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-138 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA5000-PA)
100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц <-162 дБм, <-165 дБм (тип.)
1,5 ГГц…2,7 ГГц <-160 дБм, <-163 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-158 дБм, <-161 дБм (тип.)
Частотный отклик
(аттенюатор = 10 дБ, отн. 50 МГц) 		без предусилителя
 <0,5 дБ; <0,3 дБ (тип.)
с предусилителем (опция RSA5000-PA)
 <0,7 дБ; <0,3 дБ (тип.)
Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 801
Количество графиков 6
Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ):

<0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
<0,3 дБ
Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C) 		<0,8 дБ
Погрешность переключения RBW
1 Гц...1 МГц <0,1 дБ
3 МГц, 10 МГц <0,3 дБ
Предусилитель (опция RSA5000-PA)
Частотный диапазон 100 кГц…3,2 ГГц
Усиление 20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)

<1,6 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

TOI: +11 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА Время развертки
 Нулевой обзор
 1 мкс…6000 с
Полоса обзора ≥10 Г 1 мс... 4000 с
Погрешность времени развертки Нулевой обзор
 5%
Полоса обзора ≥10 Гц, RBW≥1 кГц 5%
Тип запуска
непрерывный, однократный
ЗАПУСК Источник свободный, внешний 1, внешний 2, видео
Задержка Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц 0...500 мс
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA

Полоса анализа в реальном времени Стандартно 25 МГц
Опция RSA5000-B40 40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI, мкс
 макс. полоса обзора, окно Kaise 7,45 мкс
Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
40 МГц 26,9 16,9 11,9 9,32 8,07 7,45
25 МГц 38,9 22,9 14,9 10,9 8,82 7,82
10МГц 86,8 46,8 26,8 16,8 11,8 9,30
1 МГц 807 407 207 107 56,3 31,3
Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков 6
Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
 обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора Мин.диапазон / Макс. диапазон
40 МГц 100 кГц / 3,21 МГц
25 МГц 62,8 кГц / 2,01 МГц
10 МГц 25,1 кГц / 804 кГц
1 МГц 2,51 кГц / 80,4 кГц
100 КГц 251 Гц / 8,04 кГц
Максимальная частота дискретизации 51,2 Мвыб/сек
Скорость БПФ (FFT) 146484 FFT/сек
Количество маркеров 8
Разрешение по амплитуде 0,01 дБ
Количество точек по частоте 801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда Неравномерность АЧХ <0,5 дБ
SFDR <-60 дБн
Режим Density (Спектральная плотность) Диапазон плотности 0...100% с шагом 0,1%
Мин. полоса обзора 5 кГц
Персистенция 32 мс...10 с
Режим Spectrogram (Спектрограмма) Глубина памяти 8192 точки
Динамический диапазон (охват. Bitmap) 200 дБ
Режим PvT
(Распределение мощности во времени) 		Мин. время захвата 187,9 мкс
Макс. время захвата 40 с
Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска 0,5 дБ
Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ Разъемы на передней панели RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

 Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /
Выход синхронизации 		Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень

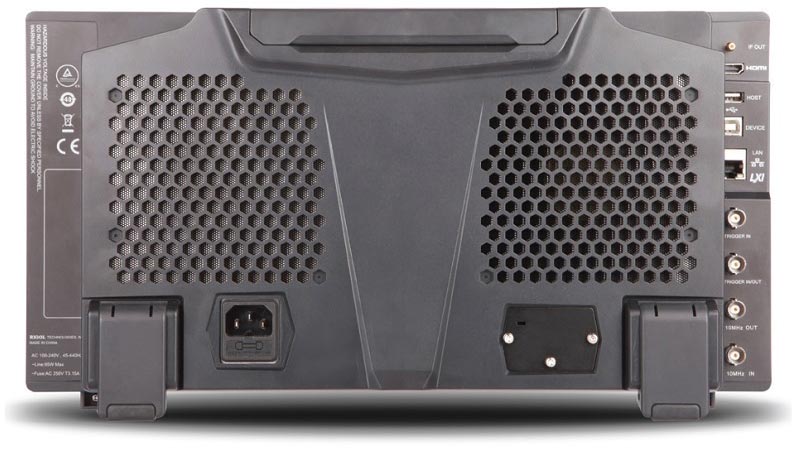

Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц ±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
Интерфейсы USB Host (4 порта)
Разъем A-plug
Версия 2.0
USB Device
Разъем B-plug
Версия 2.0
LAN Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI Разъем A-plug
Протокол HDMI 1.4b
ОБЩИЕ ДАННЫЕ Дисплей Тип

Емкостной мультитач

Разрешение 1024 х 600 пикселей
Размер 10,1"
Количество цветов 24 бит
Поддержка принтера Сетевой принтер
Память

Внутренняя

512 Мб
Внешняя USB-флэш накопитель
Питание

Напряжение

AC 100 В… 240 В
Частота 45 Гц… 440 Гц
Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры 410 x 224 х 135 мм
Масса

4,65 кг

Рабочая температура

0 °C …50 °C

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • опция предусилителя RSA5000-PA
  • опция повышенной стабильности опорного генератора OCXO-C08
  • опция расширенных измерений RSA5000-AMK
  • опция расширенной полосы анализа в реальном времени 40 МГц RSA5000-B40
  • комплект аксессуаров DSA Utility Kit
  • комплект аксессуаров RF Attenuator Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект адаптеров RF CATV Kit
  • аттенюатор ATT03301H
  • ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
  • ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
  • зонд ближнего поля NFP-3
  • комплект для монтажа в стойку RM6041
  • программное обеспечение Ultra Spectrum
  • программное обеспечение S1210 EMI Pre-compliance Software
