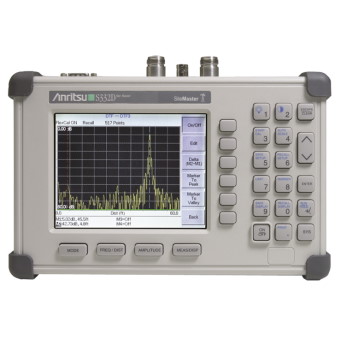

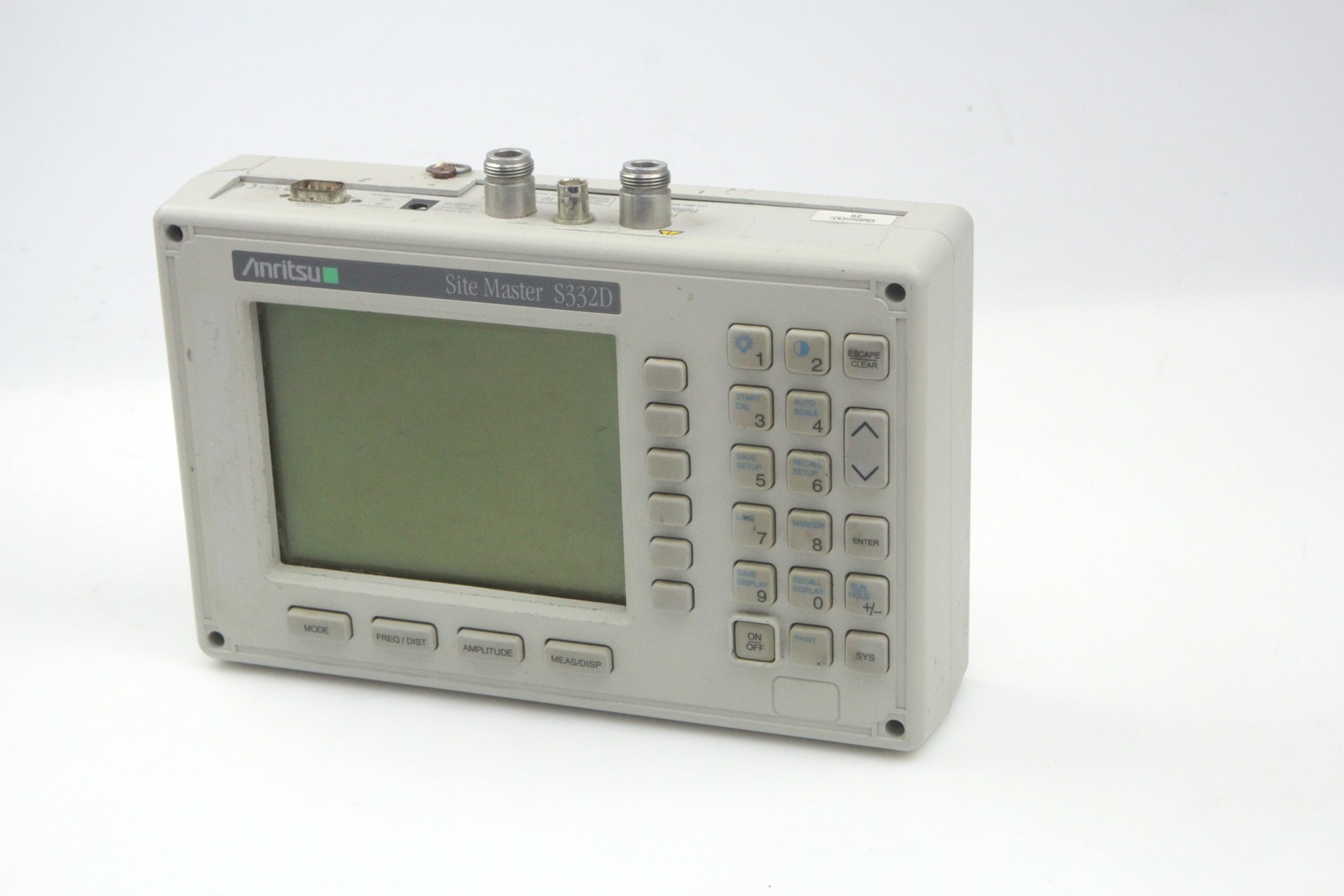

Анализатор АФУ Anritsu Site Master S332D

  • Цена - по запросу

Приборы Site Master S332D работают в диапазоне частот от 25 МГц до 4,0 ГГц и используются при инсталляции и техническом обслуживании оборудования беспроводных систем связи, включая следующие области связи: оборудование ОВЧ-диапазона, теле- и радиовещание, пейджинговая и сотовая связь, оборудование связи стандартов GSM/DCS/PCS, 3G, ISM, WLAN и WLL.

Site Master S332D - это прибор, который позволяет проводить следующие измерения: коэффициент стоячей волны по напряжению(КСВ), обратные потери, потери в кабеле (однопортовое измерение), расстояние до неоднородности в кабеле, излучаемая мощность, определение сигнала, напряженность поля, ширину занимаемой полосы (OBW), мощность сигнала в канале, уровень сигнала в соседнем канале (ACPR), анализ помеховых сигналов и отношение сигнал/шум (C/I).

Высокая помехозащищенность и невосприимчивость к интерференции - это запатентованные особенности данного прибора, что позволяет проводить измерения на узлах с большим количеством источников излучения. Программное обеспечение для обработки данных на ПК позволяет отслеживать различные изменения, происходящие в системе с генерацией соответствующей документации.

Области применения

  • Измерения беспроводных сетей и систем связи.
  • Тестирование АФУ для ОВЧ, теле-радио вещание, пейджинговая связь, сотовая связь PCS/GSM, 3G, ISM, WLAN и WLL приложения.
  • Измерение обратных потерь.
  • Измеренеи расстояния до дефекта.
  • Измерение потерь в кабеле и анализ интерференции.
  • Высокая скорость свипирования для обнаружения интерференции.
  • Демодуляция AM/FM/SSB.
  • Функция определение типа помехи помогает быстро найти ее источник.
  • Тестирование производительности передатчика базовой станции.
  • Измерение мощности канала.
  • Измерение коэффициента мощности соседнего канала.
  • Оценка занимаемой полосы частот.

Возможности

  • портативный, возможность питания от аккумулятора, вес вместе с аккумулятором 2,5 кг, размеры 25 x 17,5 x 6 см;
  • встроенная система наиболее используемых стандартов сигналов и частотных каналов;
  • высокая помехозащищенность и невосприимчивость к интерференции;
  • большой диапазон и высокая разрешающая способность для нахождения неоднородности в кабеле;
  • возможность выбора типа тестируемого кабеля из списка, состоящего из более 95 позиций;
  • возможность работы в любых климатических условиях;
  • возможность работы с прибором на различных языках: английский, немецкий или русский, французский, испанский, японский, китайский;
  • интуитивный и легкий в обращении интерфейс;
  • возможность сохранения до 25 пользовательских конфигураций параметров тестирования и до 200 результатов измерений во внутренней флэш-памяти;
  • возможность установки до 6 маркеров, границ измерений и диапазонов измерений;
  • количество точек измерения 130, 259 и 517 для оптимального разрешения и нахождения неоднородностей в кабеле на больших расстояниях;
  • автоматическая установка времени и даты сохранения результатов;
  • калибровочный модуль InstaCal™ упрощает калибровку прибора;
  • измерение расстояния до неоднородности в кабеле в футах или в метрах;
  • система подсказок с типовыми значениями затухания и скорости распространения сигнала в кабеле;
  • скорость свипирования < 500 мс/свип для определения периодических проблем в кабеле в режиме реального времени;
  • погрешность при измерении мощности ± 0,5 дБ;
  • анализ помеховых сигналов;
  • защита от перенапряжения;
  • RS232 интерфейс.

Основные характеристики анализатора спектра

  • стандартно встроенный предусилитель (не опция).
  • уровень шума не превышает -135 дБм;
  • разрешение полосы пропускания: от 100 Гц до 1 МГц в последовательности 1-3;
  • полоса пропускания видеосигнала: от 3 Гц до 1 МГц в последовательности 1-3;
  • быстрые измерения при помощи "горячей клавиши";
  • максимальный безопасный входной уровень +43 дБм.

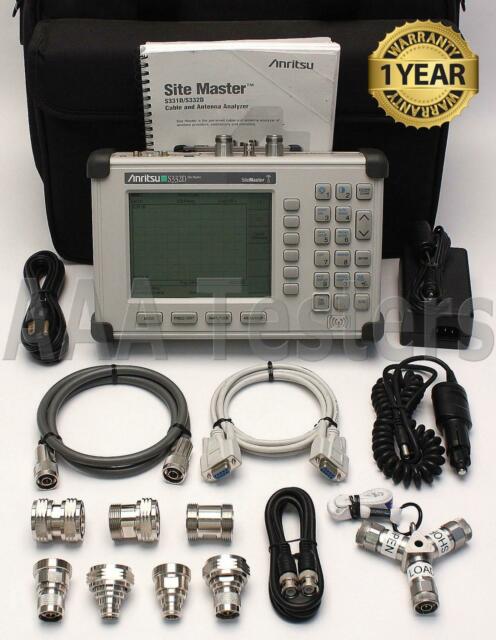

Комплектация

  • перезаряжаемая аккумуляторная батарея;
  • мягкая сумка для переноски;
  • адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
  • адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
  • программное обеспечение на компакт-диске;
  • интерфейсный RS-232 кабель для связи с персональным компьютером;
  • переходник с COM(штырь) на USB-A(штырь) для подключения к ПК, на котором отсутствует или уже используется COM-порт;
  • руководство пользователя на русском языке в печатном виде.

Опции

Наименование

Описание

S332DАнализатор антенно-фидерных устройств от 25 МГц до 4,0 ГГц, разъем выходного порта N(f)
Анализатор спектра от 100 кГц до 3,0 ГГц, разъем входного порта N(f)
S332D/2Опция 2, Уменьшение нижней границы анализатора АФУ с 25 МГц до 2 МГц
S332D/16Опция 16, Увеличение верхней границы анализатора АФУ с 4,0 ГГц до 6,0 ГГц
S332D/19Опция 19, Высокоточный измеритель мощности (в состав не входит и указывается при заказе отдельно датчик PSN50 или MA24104A)
S332D/21Опция 21, Измерение передаточных характеристик
S332D/25Опция 25, Анализ интерференции (помех)
S332D/27Опция 27, Сканер каналов
S332D/29Опция 29, Внутренний измеритель мощности, разъем входного порта N(f)
S332D/31Опция 31, Приемник GPS (в состав входит GPS-антенна ANRITSU # 2000-1410)
S332D/RUSОпция RUS, Русификация интерфейса прибора
PSN50Высокоточный датчик мощности от 50 МГц до 6,0 ГГц, разъем N(m), 50 Ом (для Опции 19)
MA24104AВысокоточный датчик мощности; от 600 МГц до 4,0 ГГц; от 2 мВт до 150 Вт; разъем N(m); 50 Ом (для Опции 19)
