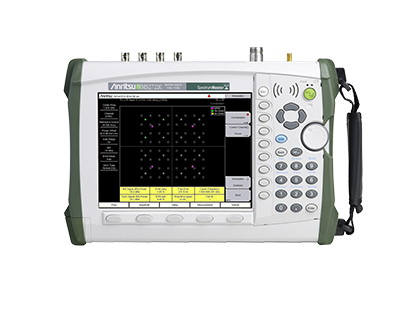

Портативный анализатор спектра Anritsu Spectrum Master MS2722C

  • Цена - по запросу

MS2722C Spectrum Master от компании Anritsu принадлежит последнему поколению портативных анализаторов спектра. Он представляет собой портативный анализатор спектра высочайшей производительности семейства MS272xC. Ошеломляющие новые возможности и опции приносят пользователю больший доход по сравнению с приборами предыдущего поколения:

Частотный диапазо: от 9 кГц до 9 ГГц;

  • Широкополосный предусилитель, работающий во всем частотном диапазоне, для увеличения чувствительности примерно на 20 дБ;
  • Три режима сканирования – с увеличенной скоростью сканирования – до 100 раз быстрее;
  • Полосы разрешений: от 1 Гц до 10 МГц;
  • Новые варианты выбора запуска (триггера), включая "Гистерезис", "Выкл. удержание" и "Задержка";
  • Больше возможностей "нулевой" полосы обзора, включая 10 МГц RBW и VBW;
  • Улучшенный графический интерфейс пользователя, включая огромный экран выбора маркеров;
  • Выбор настроек экрана для удобочитаемости - "Стандартный", "Черно-белый", "Ночного видения" и "Высокой контрастности";
  • "Составление карты помех" на экране прибора как составляющая опции "Анализ интерференции";
  • Измерения сигналов LTE с полосой до 20 МГц;
  • 30 МГц выход ПЧ "нулевой" полосы обзора для внешней демодуляции практически любого широкополосного сигнала.

Опциональные возможности

Spectrum Master MS2722C объединяет в одном приборе более 30 анализаторов для проведения практически любых измерений. Кроме того, для анализа спектра пользователь может выбрать опциональные анализаторы и возможности, включая:

  • Высокоточный измеритель мощности;
  • Анализатор интерференции;
  • Сканер каналов;
  • 140 МГц выход ПЧ «нулевой» полосы обзора, полоса 30 МГц;
  • GPS-приемник: увеличение точности установки частоты, сбор географической информации;
  • Безопасная работа с данными;
  • Анализаторы сигналов 3GPP: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSDPA;
  • Анализаторы сигналов 3GPP2: CDMA2000 1X, CDMA2000 1xEV-DO;
  • Анализаторы сигналов IEEE 802.16: фиксированный WiMAX и мобильный WiMAX.

Для последующей обработки сохраненной на приборе информации используется Master Software Tools (MST) - компьютерная программа, которая поставляется в комплекте с прибором, является свободно распространяемой и обновляется с сайта производителя. Она предоставляет мощные средства анализа информации для очистки спектра и мониторинга помех (интерференции). А инструмент удаленного доступа (Remote Access Tool - RAT) позволяет пользователю видеть на экране компьютера проводимые измерения и управлять прибором по сетевому (LAN) подключению.

Вес прибора в полностью укомплектованном состоянии, включая литий-ионовую аккумуляторную батарею, около 3,6 кг (8 фунтов). Малый вес прибора Spectrum Master MS2722C позволяет брать его с собой куда угодно, в том числе и на вышку.

Непрерывное покрытие частотного диапазона от 9 кГц до 9 ГГц дает специалистам беспроводной связи производительность, необходимую для большинства требуемых измерений. Какую бы вы не решали задачу: мониторинг спектра, обнаружение скрытых приборов, измерение ВЧ- и СВЧ-сигналов, тестирование обратной связи или измерение сигналов сотовой связи - анализатор Spectrum Master MS2722C предоставляет вам инструменты, которые необходимы для упрощения работы и увеличения продуктивности.

Особенности

  • Измерения: занимаемая полоса частот (OBW), мощность в канале, коэффициент мощности в соседнем канале (ACPR), отношение мощности несущей к уровню помехи (C/I), маски излучения;
  • Анализатор интерференции: спектрограмма, уровень сигнала, индикатор уровня принимаемого сигнала (RSSI), составление карты помех;
  • Динамический диапазон: > 104 дБ при RBW = 1 Гц
  • Отображаемый средний уровень шума (DANL): –160 дБм на 1 ГГц при RBW = 1 Гц, предусилитель вкл.;
  • Фазовый шум: –100 дБн/Гц при отстройке 10 кГц на частоте 1 ГГц;
  • Точность установки частоты: ± 25 ppb при вкл. GPS;
  • Полоса пропускания (RBW): от 1 Гц до 10 МГц;
  • Кривые измерения: обычная, удержание максимумов, удержание минимумов, усреднение по количеству кривых измерений;
  • Детекторы обнаружения: положительного пика, отрицательного пика, выборочный, квази-пиковый и истинное средне-квадратичное значение;
  • Маркеры: шесть, каждый с дельта-маркером, или один опорный с шестью дельтами;
  • Ограничительные линии: до 40 сегментов с созданием огибающей нажатием одной кнопки;
  • Сохранение кривой измерения при наступлении события: при пересечении ограничительной линии или при завершении сканирования.

Области применения

Удобный порядок действий при эксплуатации, высокая чувствительность, превосходная повторяемость и исключительная производительность позволяют анализатору MS2722C упростить измерения в системах беспроводной связи для легкой проверки системы на соответствие. Основные области применения:

  • Анализ спектра передатчика – занимаемая полоса частот, мощность в канале, коэффициент мощности в соседнем канале и модуляция;
  • Анализ принимаемого сигнала – определение и идентификация внутриполосной помехи и внеполосных паразитных сигналов и спектральные маски;
  • Составление карты уровня сигнала – для определения более подходящего местоположения антенн, базовых станций и репитеров;
  • Полевой анализ сигналов 3G – высокая скорость сканирования, легко заменяемая аккумуляторная батарея, «умные» измерения и различимый при дневном свете экран делают анализатор MS2722C идеальным прибором для работы в любой среде, в том числе самой жесткой;
  • Broadcast measurement AM и FM analog and IBOC proofing measurements
  • Уменьшение помех во многих разнообразных ситуациях, включая беспроводную передачу данных о состоянии пациентов в больницах.

В базовый комплект поставки анализатора Spectrum Master MS2722C входят:

  • перезаряжаемая аккумуляторная батарея;
  • мягкая сумка для переноски;
  • адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
  • адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
  • программное обеспечение на компакт-диске;
  • прямой кабель Ethernet;
  • кабель USB-A(штырь) - USB-miniB(штырь) для подключения к персональному компьютеру;
  • руководство пользователя в печатном виде.

Опции

Обозначение

Описание

MS2722C Анализатор спектра от 9 кГц до 9,0 ГГц; разъем входного порта N(f)
MS2722C-RUS Опция RUS, Русифицированный интерфейс прибора
MS2722C-0007 Защищенная работа с данными
MS2722C-0031 Опция 31, Приемник GPS (в состав не входит GPS-антенна ANRITSU # 2000-1528-R)
2000-1528-R GPS-антенна с магнитным креплением и кабелем (для использования с Опцией 31)
MS2722C-0019 Опция 19, Высокоточный измеритель мощности (в состав не входит датчик мощности, для выбора перейдите в подраздел "Измерители мощности")
MS2722C-0025 Опция 25, Анализатор интерференции (помех) (эта опция не может быть заказана без Опции 31)
MS2722C-0027 Опция 27, Сканер каналов
MS2722C-0089 Выход ПЧ "нулевой" полосы обзора
MS2722C-0009 Опция 9, Аппаратный IQ-демодулятор
MS2722C-0040 Опция 40, Высокочастотные измерения GSM/GPRS/EDGE (эта опция не может быть заказана без Опции 9)
MS2722C-0041 Опция 41, Демодуляция GSM/GPRS/EDGE (эта опция не может быть заказана без Опции 9)
MS2722C-0044 Опция 44, Высокочастотные измерения W-CDMA/HSDPA (эта опция не может быть заказана без Опции 9)
MS2722C-0045 Опция 45, Демодуляция W-CDMA (эта опция не может быть заказана без Опции 9, не может быть заказана с Опцией 65)
MS2722C-0065 Опция 65, Демодуляция W-CDMA/HSDPA (эта опция не может быть заказана без Опции 9, не может быть заказана с Опцией 45)
MS2722C-0035 Опция 35, Эфирные измерения W-CDMA/HSDPA (эта опция не может быть заказана без Опций 9 и 31)
MS2722C-0060 Опция 60, Высокочастотные измерения TD-SCDMA/HSDPA (эта опция не может быть заказана без Опции 9)
MS2722C-0061 Опция 61, Демодуляция TD-SCDMA/HSDPA (эта опция не может быть заказана без Опции 9)
MS2722C-0038 Опция 38, Эфирные измерения TD-SCDMA/HSDPA (эта опция не может быть заказана без Опции 9)
MS2722C-0541 Опция 541, Высокочастотные измерения LTE (эта опция не может быть заказана без Опции 9)
MS2722C-0542 Опция 542, Измерения качества модуляции LTE (эта опция не может быть заказана без Опции 9)
MS2722C-0543 Опция 543, Полосы анализа LTE 15 МГц и 20 МГц (эта опция не может быть заказана без Опций 541 и 542)
MS2722C-0546 Опция 546, Эфирные измерения LTE (эта опция не может быть заказана без Опции 9)
MS2722C-0042 Опция 42, Высокочастотные измерения cdmaOne/CDMA2000 1X (эта опция не может быть заказана без Опции 9)
MS2722C-0043 Опция 43, Демодуляция cdmaOne/CDMA2000 1X (эта опция не может быть заказана без Опции 9)
MS2722C-0033 Опция 33, Эфирные измерения cdmaOne/CDMA2000 1X (эта опция не может быть заказана без Опций 9 и 31)
MS2722C-0062 Опция 62, Высокочастотные измерения CDMA2000 1xEV-DO (эта опция не может быть заказана без Опции 9)
MS2722C-0063 Опция 63, Демодуляция CDMA2000 1xEV-DO (эта опция не может быть заказана без Опции 9)
MS2722C-0034 Опция 34, Эфирные измерения CDMA2000 1xEV-DO (эта опция не может быть заказана без Опций 9 и 31)
MS2722C-0046 Опция 46, Высокочастотные измерения Fixed WiMAX (эта опция не может быть заказана без Опции 9)
MS2722C-0047 Опция 47, Демодуляция Fixed WiMAX (эта опция не может быть заказана без Опции 9)
MS2722C-0066 Опция 66, Высокочастотные измерения Mobile WiMAX (эта опция не может быть заказана без Опции 9)
MS2722C-0067 Опция 67, Демодуляция Mobile WiMAX (эта опция не может быть заказана без Опции 9)
MS2722C-0037 Опция 37, Эфирные измерения Mobile WiMAX (эта опция не может быть заказана без Опции 9)
