Демонстрационный РЧ-комплект Rigol TX1000

  • 132 246 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: TX1000
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

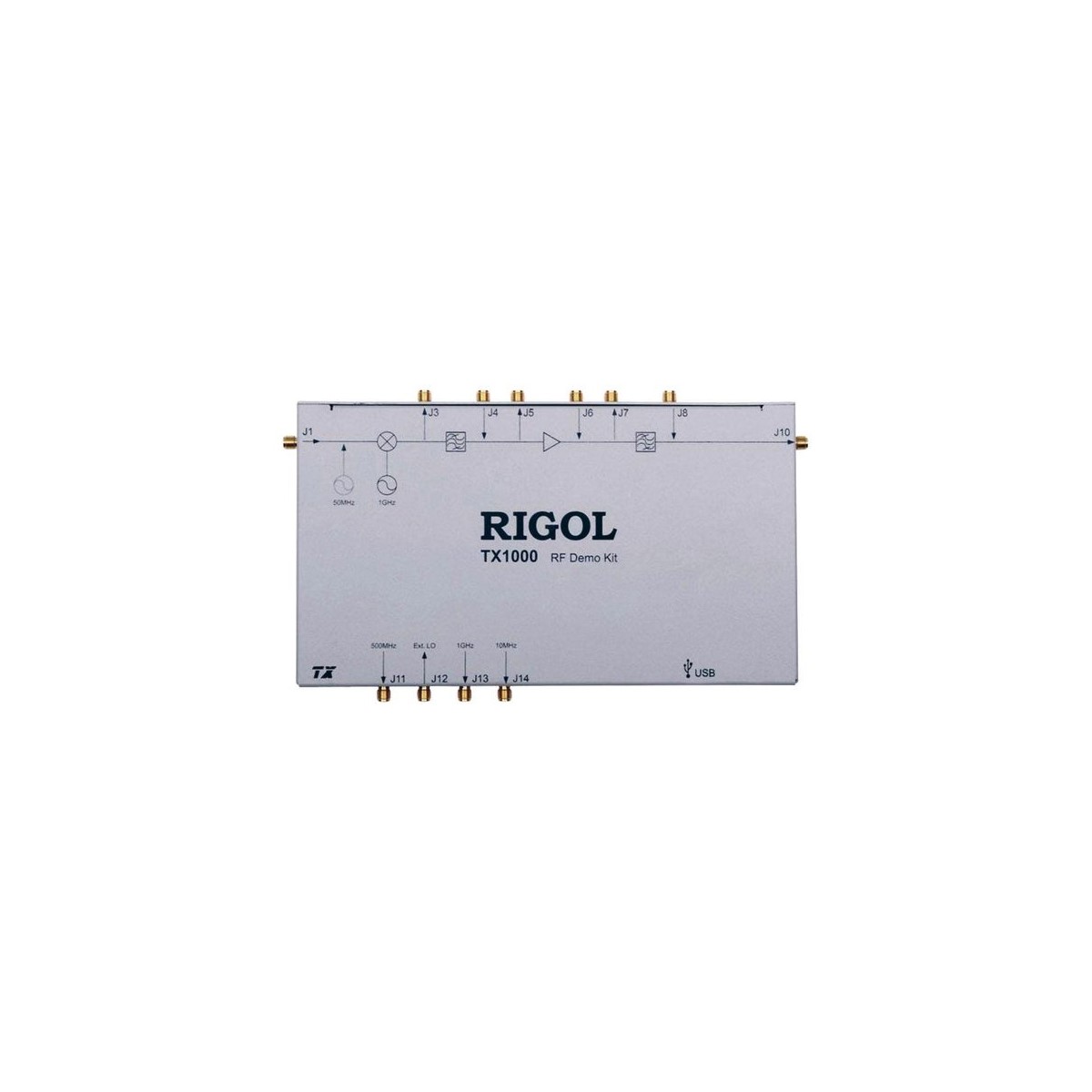

TX1000 –демонстрационный комплект излучения радиочастотных сигналов – имитатор передатчика.

Особенности и преимущества

  • Широкий набор возможностей
  • Универсальность в использовании
  • Удобство в эксплуатации
  • Питание от USB

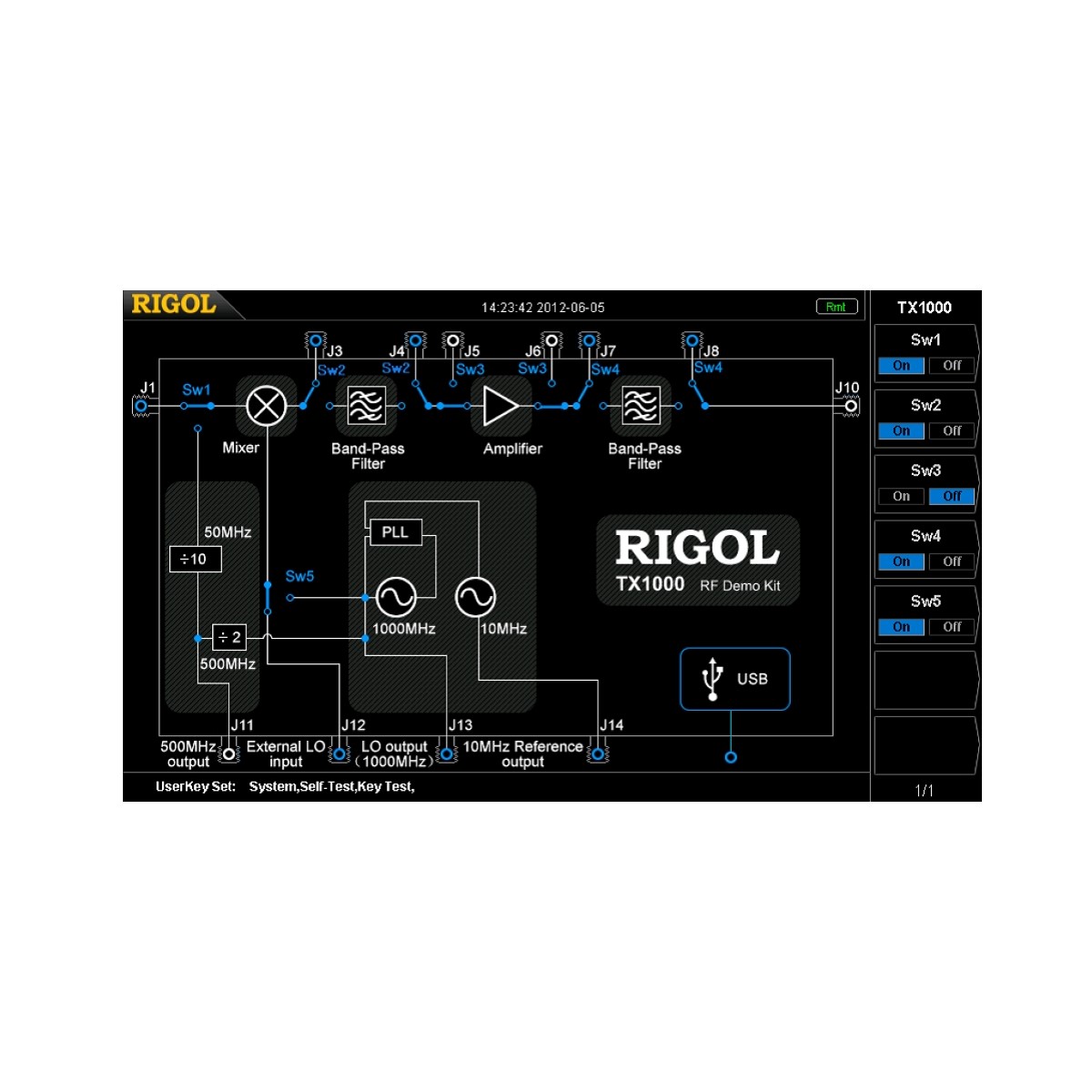

  • Подключение к ПК для управления с помощью программного обеспечения
  • Выход опорного сигнала 10 МГц для синхронизации с другими устройствами
  • Выходные сигналы гетеродина 500 МГц и 1 ГГц
  • Модульная схема построения

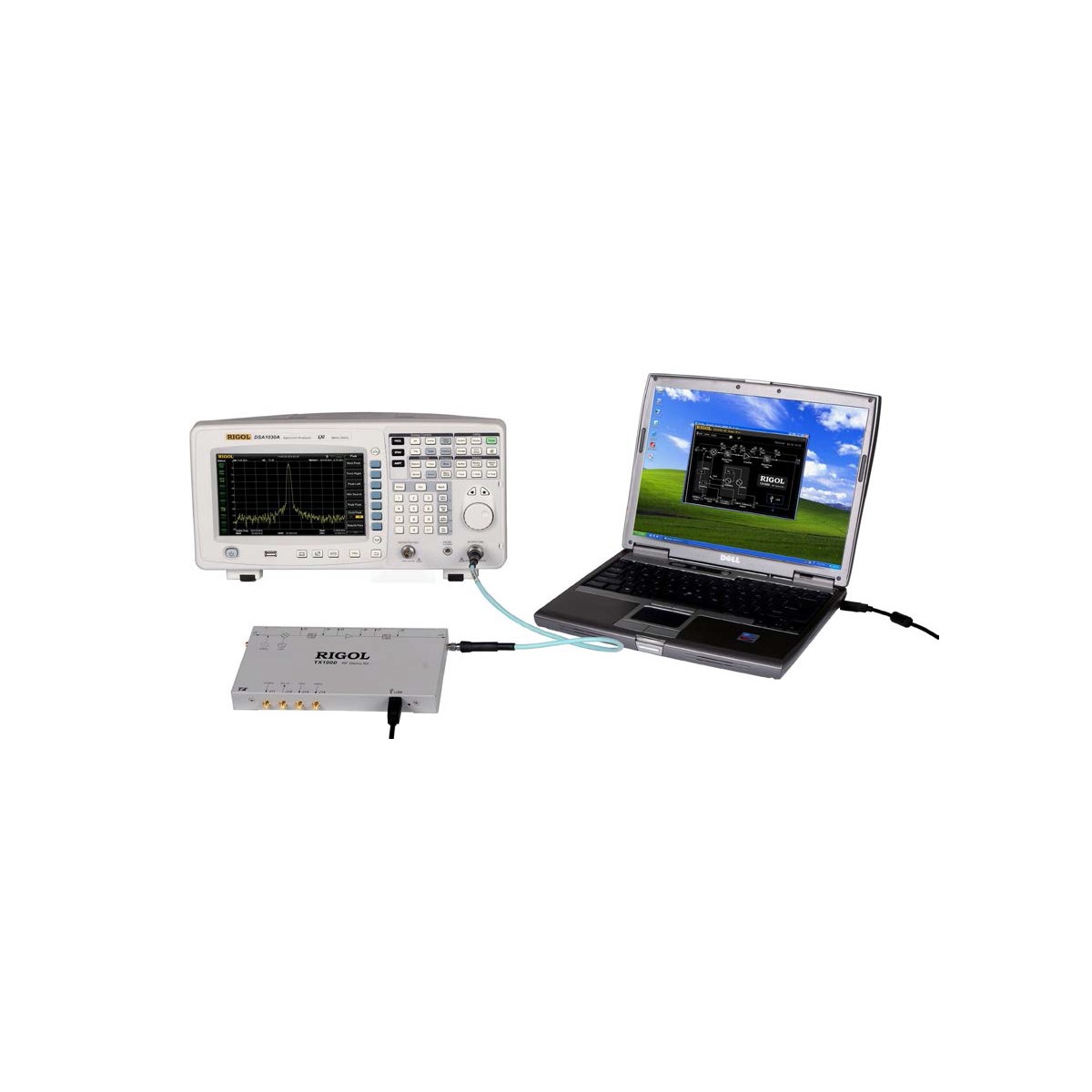

  • При сопряжении с DSA800 управляется от измерительного прибора.

Совместимые серии Rigol

DSA800, RSA3000, RSA5000.


Технические характеристики

Параметр Значение
Порт входа
Входные частоты (стандарт)
(расширен.) 		50 МГц ± 10 МГц
10 МГц ~ 1000 МГц
Входной уровень ≤ 0 дБм
Порт выхода
Выходная частота (стандарт)
(расширен.) 		950 МГц ±10 МГц
DC ~ 1000 МГц
Выходной уровень +3 дБм ± 2 дБ
Выход внутреннего генератора
Частота 1000 МГц
Уровень фазовых шумов -98 дБн/Гц@10 кГц, тип.
Выходной уровень -17 дБм ± 2 дБ
Опорная частота
Номинал частоты 10 МГц
Температурная стабильность ±1 ppm (0℃ ~ 45℃)
Долговременная нестабильность ±1 ppm/год
Выходной уровень +3 дБм ± 2 дБ
Искажения
SHI +40 дБм
IP3 +20 дБм
P1дБ +5 дБм
Смеситель
RF/LO входной диапазон частот 50 МГц ~ 1000 МГц
IF выходной диапазон частот DC ~ 1000 МГц
Уровень входа гетеродина +7 дБм
Вносимые потери 8 дБ (Maximum)
Полосовой фильтр
Центральная частота 950 МГц
1дБ диапазон 30 МГц
Вносимые потери 3,2 дБ (тип.), 4,0 дБ (Maximum)
Неравномерность в полосе пропускания 0,8 дБ (тип.), 1,5 дБ (Maximum)
Подавление при отстройках от центральной частоты ±40 МГц >40 дБ
Усилитель
Диапазон рабочих частот   DC ~ 2 ГГц
Коэффициент усиления 20 дБ (тип.) 20 дБ (тип.)
P1дБ > + 5 дБм 9,8 дБм
Коэффициент шума 3,3 дБ 3,3 дБ
USB интерфейс
Тип порта B B
Протокол 1.1 1.1
Условия эксплуатации и хранения
Диапазон рабочих температур 0℃ ~ + 45℃
  		0℃ ~ + 45℃
0℃ ~ + 45℃

Диапазон температур хранения -20℃ ~ + 70℃
  		-20℃ ~ + 70℃
0℃ ~ + 45℃

Влажность воздуха < 95 % <95%

Тип соединителя SMA SMA
Входное/выходное сопротивление 50 Ом 50 Ом
Потребляемая мощность 1,5 Вт 1,5 Вт
Габариты   225 х 132,5 х 25,5 мм
Вес 0,7 кг 0,7 кг

Комплектация

  • Демо - имитатор передатчика TX1000 – 1 шт.
  • USB кабель 1,5 м – 1 шт.
  • SMA-SMA кабель 100 мм – 3 шт.
  • N-SMA кабель 500 мм – 2 шт.
  • CD с программным обеспечением – 1 шт.
  • Упаковка – 1 шт.
