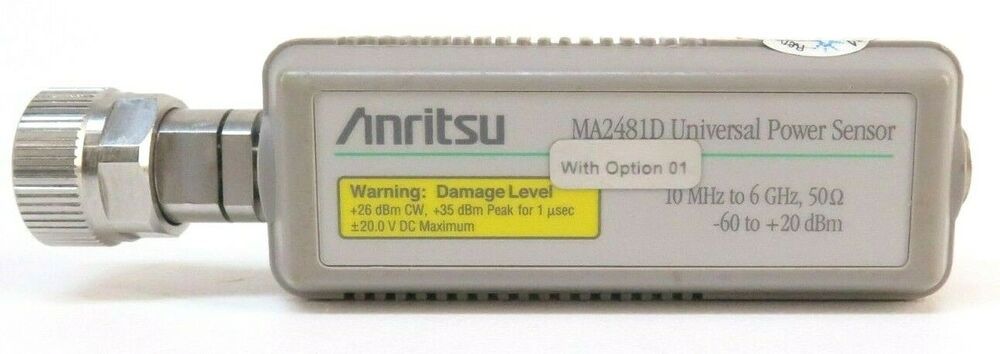

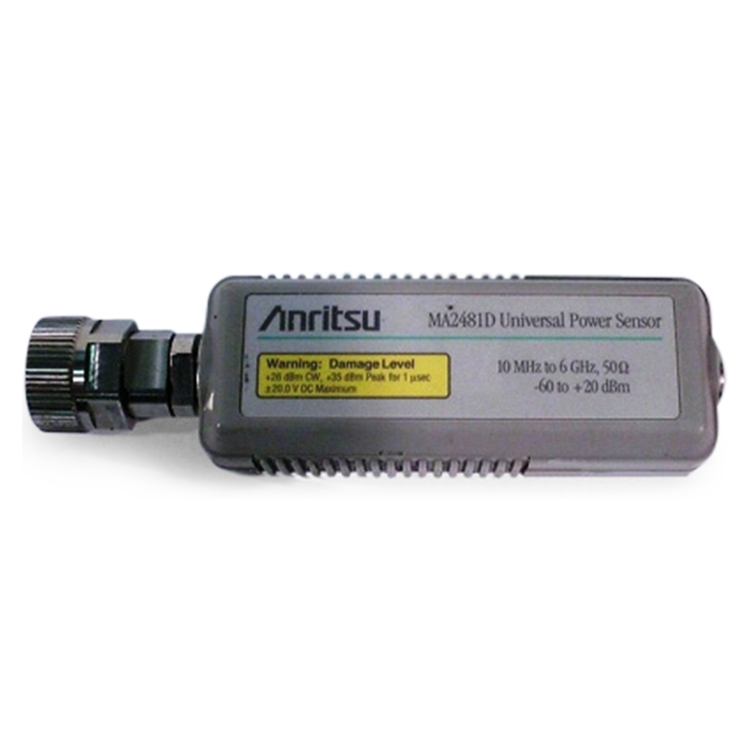

Универсальный датчик Anritsu MA2481D
Цена - по запросу
- Производитель: Anritsu
- Модель: MA2481D
- Наличие: Нет в наличии
Универсальные датчики средней мощности Anritsu MA2481D, Anritsu MA2482D с динамическим диапазоном 80 дБ предназначены для определения истинного среднеквадратического значения сигнала. Эти датчики мощности могут использоваться для измерения средних мощностей в непрерывном режиме многотональных и модулированных радиочастотных сигналов, таких как 3G, 4G и OFDM.
Архитектура датчика состоит из трех пар диодов, каждый из которых настроен на работу в своей квадратной области в динамическом диапазоне датчика. Поэтому, он измеряет истинное среднеквадратическое значение мощности независимо от типа и ширины полосы модуляции входного сигнала.
Дополнительная опция обеспечивает возможность измерения TDMA, калибровку одной из диодных пар для линейности в широком динамическом диапазоне, что делает Anritsu MA2481D и Anritsu MA2482D по-настоящему универсальными датчиками.
Основные характеристики
- Идеально подходят для измерения средней мощности стационарных и модулированных сигналов (3G, 4G, OFDM и др.)
- Частота: 10 МГц – 6 ГГц
- Видеополоса: 0
- Динамический диапазон: от -60 дБм до +20 дБм
- КСВ: от 1,12 до 1,25 (в зависимости от частоты)
- Время нарастания: менее 4 мкс (только с дополнительной опцией)
- Линейность: от 1,8% до 3,5% (зависит от частоты)
- Разъем: N(m)
- Дополнительная опция добавляет возможность измерения сигналов TDMA
Спецификация
| Type/Model | Frequency Range | Power Range |
|---|---|---|
| Standard Diode Sensors | ||
| MA2472D | 10 MHz to 18 GHz | –70 dBm to 20 dBm |
| MA2473D | 10 MHz to 32 GHz | –70 dBm to 20 dBm |
| MA2474D | 10 MHz to 40 GHz | –70 dBm to 20 dBm |
| MA2475D | 10 MHz to 50 GHz | –70 dBm to 20 dBm |
| High Accuracy Diode Sensors | ||
| MA2442D | 10 MHz to 18 GHz | –67 dBm to 20 dBm |
| MA2444D | 10 MHz to 40 GHz | –67 dBm to 20 dBm |
| MA2445D | 10 MHz to 50 GHz | –67 dBm to 20 dBm |
| Universal Sensors | ||
| MA2481D | 10 MHz to 6 GHz | –60 dBm to 20 dBm |
| MA2482D | 10 MHz to 18 GHz | –60 dBm to 20 dBm |
| Wideband Sensors | ||
| MA2490A | 50 MHz to 8 GHz | –60 dBm to 20 dBm |
| MA2491A | 50 MHz to 18 GHz | –60 dBm to 20 dBm |
| Pulse Sensor | ||
| MA2411B | 300 MHz to 40 GHz | –20 dBm to 20 dBm |
| Thermal Sensors | ||
| MA24002A | 10 MHz to 18 GHz | –30 dBm to 20 dBm |
| MA24004A | 10 MHz to 40 GHz | –30 dBm to 20 dBm |
| MA24005A | 10 MHz to 50 GHz | –30 dBm to 20 dBm |
