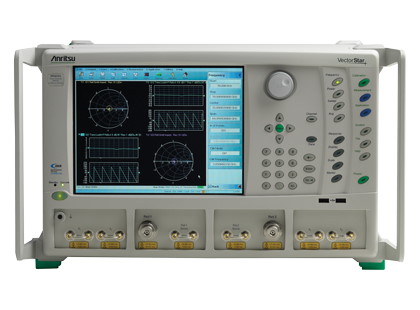

Векторные анализаторы цепей Anritsu MS464xA

  • по запросу
  • Производитель: Anritsu
  • Модель: MS4640A
Модель Цена На складе, шт Количество
MS4642A по запросу по запросу
MS4644A по запросу по запросу
MS4645A по запросу по запросу
MS4647A по запросу по запросу

Семейство VectorStar MS4640A - это линейка векторных анализаторов цепей Anritsu премиум-класса, предлагающих высочайшую эффективность на современной платформе. Анализаторы MS4640A перекрывают широчайший диапазон частот (модель MS4642A охватывает диапазон от 70 кГц до 20 ГГц, MS4644A - от 70 кГц до 40 ГГц, MS4647A - от 70 кГц до 70 ГГц). Дополнительные две декады в нижней части диапазона (опциональные 70 кГц относительно 10 МГц в базовой комплектации) ещё более впечатляют, чем гарантированное покрытие до 70 ГГц в верхней части. Таким образом, при моделировании устройств отпадает необходимость переключения на другой векторный

Модельный ряд MS464xA

  • MS4642A, 10 MHz до 20 GHz, K Connectors
  • MS4644A, 10 MHz до 40 GHz, K Connectors
  • MS4645A, 10 MHz до 50 GHz, V Connectors
  • MS4647A, 10 MHz до 70 GHz, V Connectors

Динамический диапазон свыше 100 дБ на частоте 70 ГГц и скорость измерения в 20 микросекунд на точку задают новые стандарты в измерениях S-параметров устройств диапазонов ВЧ, СВЧ и КВЧ и позволяют добиться точности, которой векторные анализаторы не имели ранее. Широкий динамический диапазон сочетается с очень высокой линейностью приемников MS4640A. Точка компрессии на 0,1 дБ нормируется производителем на уровне +10 дБм на частоте 70 ГГц. Новые прецизионные модули электронной калибровки для частотных диапазонов 70 кГц…40 ГГц и 70 кГц…70 ГГц позволяют добиваться крайне низких остаточных составляющих погрешности измерений - эффективной направленности в 42 дБ на частоте 70 ГГц и свыше 50 дБ на частоте 20 ГГц. Эти технические характеристики позволяют тестировать СВЧ-устройства с гораздо меньшей погрешностью.

Новая инновационная платформа:

Анализаторы VectorStar MS4640A позволяют добиваться непревзойденных характеристик за счет использования полностью новой измерительной платформы, которая отличается уникальной архитектурой. Для работы в диапазоне частот от 70 кГц до 2,5 ГГц используются приемники на основе смесителей с направленными мостами. На частотах выше 2,5 ГГц используются приемники на основе гармониковых стробоскопических преобразователей с традиционными направленными ответвителями. Поскольку направленные ответвители не должны работать в слишком низком для них диапазоне частот, их направленность до коррекции не приносится в жертву расширенному частотному перекрытию, что улучшает стабильность измерительной системы.

Реализация гетеродинов на основе гармониковых генераторов с использованием технологии нелинейных линий передачи (NLTL) позволяет добиться впечатляющих характеристик приемников на частотах до 70 ГГц и выше. Технология монолитных стробоскопических преобразователей в сочетании с более высокой частотой гетеродина обеспечивает небывалую линейность частотного преобразования, прекрасную изоляцию и очень высокий динамический диапазон.

В архитектуре всех основных аналоговых и цифровых узлов VectorStar используются все самые последние технологические достижения. Подобная стратегия позволит сохранять современность платформы в условиях быстро развивающихся и меняющихся цифровых стандартов и операционных систем.

Анализаторы MS4640A построены на базе операционной системыMicrosoft Windows XP Professional, они имеют сенсорный жидкокристаллический дисплей с диагональю 26 см, а также все возможности для связи с внешними устройствами посредством интерфейсов USB 2.0, Ethernet и GPIB. У VectorStar достаточно графических и вычислительных ресурсов для работы с 16 независимыми измерительными каналами, каждый из которых может иметь до 25000 измерительных точек, до 16 измерительных трасс и 13 маркеров на трассу. Для специфических приложений, таких, как анализ во временной области, которые требуют максимально возможного числа измерительных точек, VectorStar обеспечивает до 100000 точек в одноканальном режиме.

Новые прецизионные модули электронной калибровки:

Прецизионные модули электронной калибровки с полосой от 70 кГц до 70 ГГц укрепляют лидирующие позиции ANRITSU в области высокоточных решений для диапазона миллиметровых длин волн и превосходят по своим параметрам все предыдущие электронные калибраторы. Высочайший уровень характеристик был достигнут благодаря использованию усовершенствованных программных алгоритмов, а также новейших узлов аппаратной коммутации между мерами, которые опираются на прецизионную калибровку LRL (по двум прецизионным линиям передачи и эталону отражения) до 70 ГГц. Новейшая технология коммутации позволяет обеспечить минимальные паразитные сигналы, добиться самых низких потерь и наилучших параметров согласования для достижения самых низких составляющих погрешности измерения после векторной коррекции.

Возможности:

Широчайший частотный диапазон от одного коаксиального измерительного порта, охватывающего частоты от 70 кГц до 70 ГГц, в одном приборе и от 70 кГц до 110 ГГц в широкодиапазонной конфигурации Obtain the most thorough and accurate broadband device characterization.
Eliminate the time consuming, error prone concatenation process across the RF, microwave, and millimeter-wave bands with a single instrument.
Decrease test instrument expenses by eliminating the need for a second RF VNA.
Reduce the risk of DC extrapolation errors in your device modeling.
Fastest swept synthesized скорость измерения < 20 мксек. на точку Increase manufacturing revenue by increasing throughput.
Quickly and easily spot the most difficult to find failures, reduce the risk of shipping defective products.
Превосходный динамический диапазон - до 140 дБ Accurately measure medium and high loss devices.
Catch all potential filter feed-throughs in out-of-band regions.
Quickly and easily perform high-sensitivity antenna measurements.
Высокая достигнутая мощность - до +13 дБм Исключает необходимость в использовании внешнего усилителя, уменьшая тем самым затраты на измерительное оборудование.
Accurately test your non-linear devices with no compromises.
Лучшие характеристики производительности измерительного порта - до 50 дБ in Directivity, Source Match and Load Match Уменьшается погрешность измерения.
Понижает защитные полосы частот при измерениях.
Улучшает производительность.
Достигается оптимальная точность измерений в лабораториях НИОКР.
Более удобная автоматическая калибровка системы с лучшей точностью Use Precision AutoCal for an легкого, одноклавишного метода калибровки векторного анализатора.
Better accuracy than traditional SOLT calibration.
Spend less time setting up the VNA for the next production run.
Высочайшее разрешающая способность, использующая 100000 точек для максимальной гибкости Zoom in on narrow band responses without re-calibration.
VectorStar, откалиброванный однажды, имеет достаточное количество информационных точек для тестирования любых узкополосных устройств на любой частоте.
Best device modeling data Ускоряет цикл разработки.
Accurately model devices down to DC using calibrated, traceable values starting на 70 кГц.
Устраняет необходимость в совместном использовании двух векторных анализаторов.
Лучший анализ временной области 100000 измерительных точек и величина шага по частоте 700 кГц обеспечивают более точные измерения с высоким разрешением.
Измерение длинных линий передачи с лучшим бесступенчатым диапазоном.
