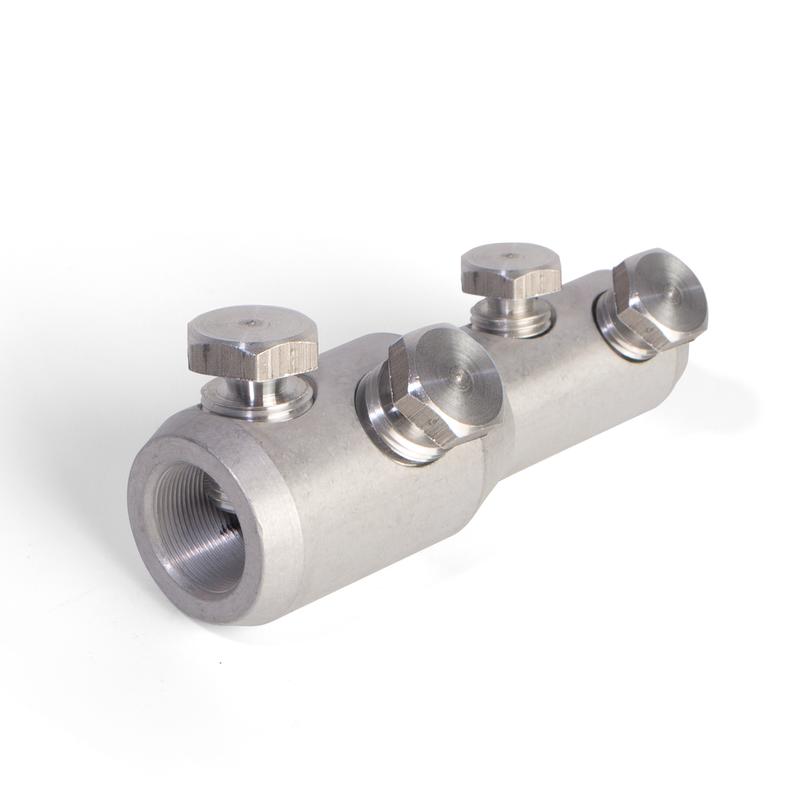

Соединитель болтовой переходный 4ПСБЕ — 70-120/ 150-240 (кратность 5 шт.) 66808

Характеристики

• Кол-во болтов: 4
• Напряжение: 10 кВ
• Расположение болтов: угловое
• Отверстие под кабельную жилу: центрально-симметричное
• Материал корпуса и болтов: специальный алюминиевый сплав
• Диапазон сечений (мм²)
• Min: 70-120
• Max: 150-240

• Размеры

  L (мм)	D (мм)	D1 (мм)	L2 (мм)	d (мм)	d1 (мм)	l? (мм)	N (мм)
  110	37	21	57	27	15	50	19

• Предназначены для соединения любого типа кабельных жил:
  алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения
• Каждый болтовой соединитель является мультиразмерным
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя
• Рабочее напряжение: до 10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

• Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 20
• Гарантийный срок эксплуатации: 25
• Срок службы: 50
