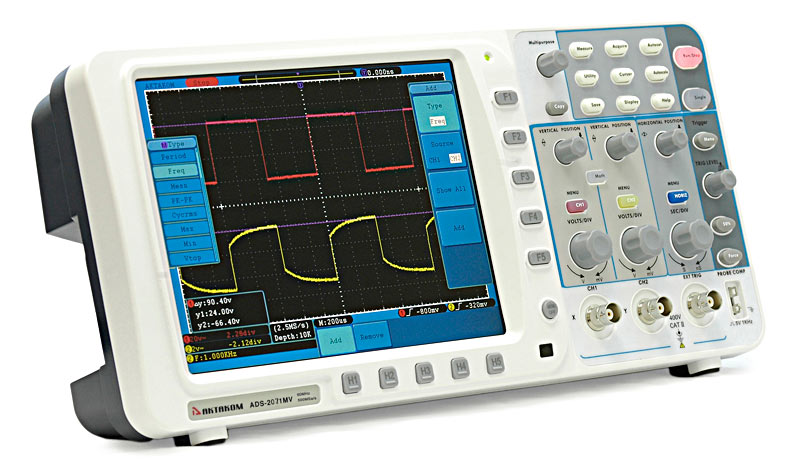

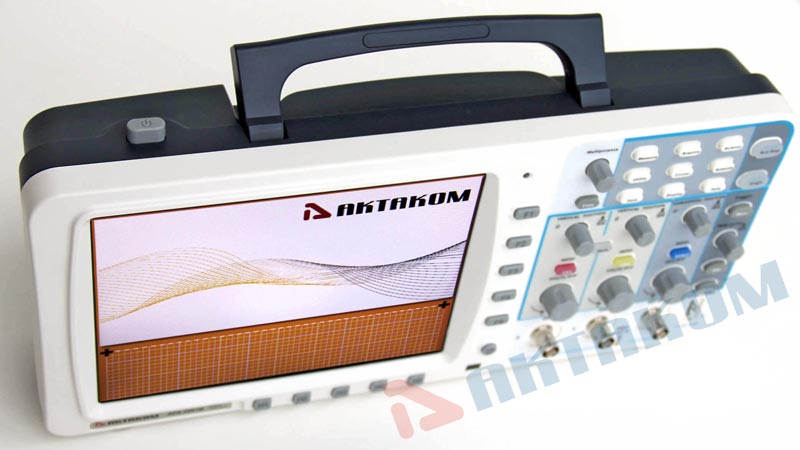

ADS-2071MV Осциллограф цифровой

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: ADS-2071MV
  • Наличие: Нет в наличии
2 канала. Полоса пропускания - 70 МГц. Частота дискретизации - 1 Гвыб/с (500 Mвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Осциллограф цифровой ADS-2071MV - это представитель серии цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV с глубиной записи 10 миллионов точек на каждый канал!!!

Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

ХарактеритстикаЗначение
Полоса пропускания70 MГц
Количество каналов2 + внешний запуск
РегистрацияРежимОбычный, пиковый детекторусреднение
Макс. дискретизация (реальное время)1 Гвыб/с (500 Mвыб/с на канал)
ВходСвязь по входуоткрытый, закрытый, земля
Входной импеданс1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников1X, 10X, 100X, 1000X
Максимальное входное напряжение400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания20 МГц, полный диапазон
Изолированность каналов50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное)150 пс
Параметры
горизонтальной системы
Диапазон частоты выборки0.5 Выб/сек ~ 500 Mвыб/сек (один канал),
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
Интерполяция(sin x)/x
Глубина записи10 M точек на каждый каналl
Коэффициент развертки5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки±100 ppm
Погрешность измерения интервалов (DC~100 МГц)однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системыАЦП8 бит
Вертикальное отклонение2 мВ/дел ~ 10 В/дел
Диапазон смещения±10 делений
Полоса пропускания для аналогового периодического сигнала70 МГц
Полоса пропускания для однократного сигналаПолный диапазон
Низкочастотный предел≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц)≤5,0 нс (типичное)
Погрешность коэф.усиления±3%
Погрешность коэф.усиления (усреднения)Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
ИзмеренияКурсорныеΔV и ΔT между курсорами
АвтоматическиеVpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции+, -, *, /, FFT
Сохранение во внутреннюю память15 осциллограмм
Фигуры ЛиссажуДиапазонПолный
Сдвиг фаз±3 градуса
Частота (типичное)1 кГц прямоугольного сигнала

Система запуска

ХарактеристикиЗначене
Диапазон уровня запускаВнутренний±6 делений от центра экрана
EXT±600 мВ
EXT/5±3 В
Погрешность уровня запуска (типичная) Внутренний±0.3 деления
EXT±(40 мВ + 6% от утановл. значения)
EXT/5±(200mV +6% от утановл. значения)
Блокировка уровня запуска100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)Входной сигнал ≥50 Гц
Запуск по фронтунаклоннарастающий, спадающий
чувствительность0.3 деления
Запуск по длительности импульсаусловие запрускаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Запуск по видеосигналусистемаNTSC, PAL и SECAM
диапазон строк1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастанияусловие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Поочередный запускРежим запуск для канала CH1Edge, Pulse, Video, Slope
Режим запуск для канала CH2Edge, Pulse, Video, Slope

Основные технические характеристики

Дисплей

Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)Меандр 1 кГц

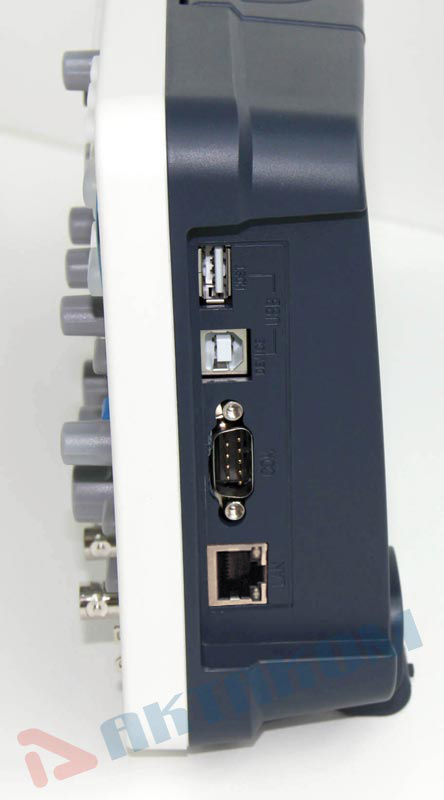

Интерфейс

Для связи с ПКUSB 2.0
Сохранение USB (форматы файлов *.bmp и *.bin)

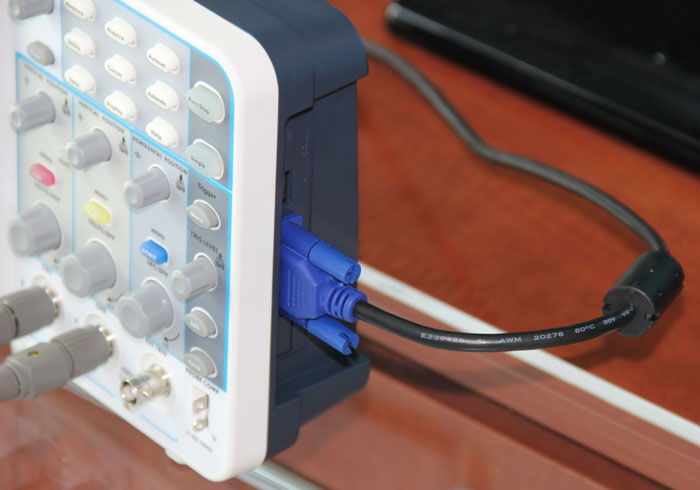

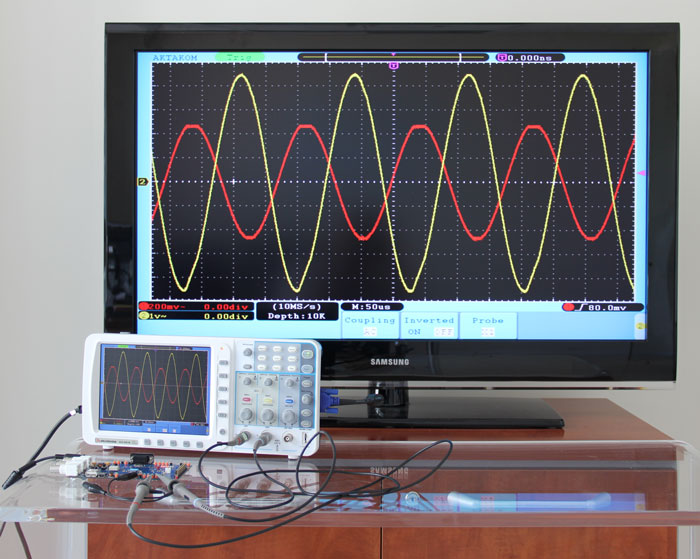

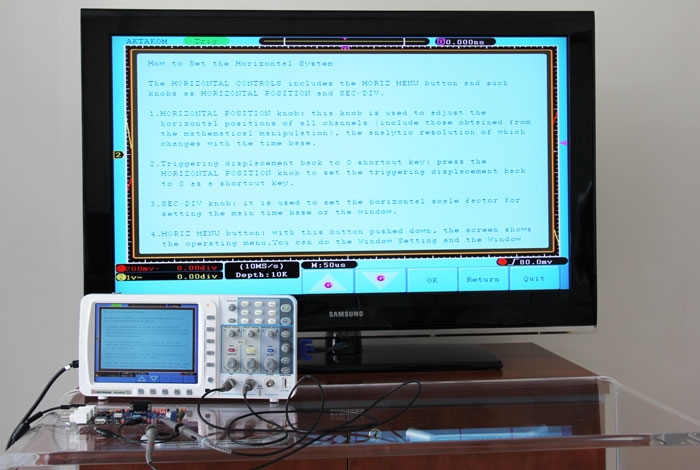

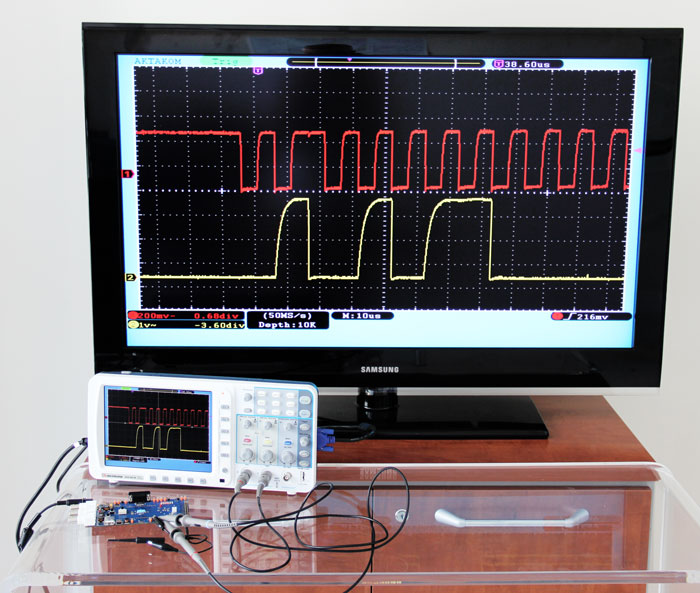

Выход VGA
Модуль Годен/НегоденВстроенный

Питание

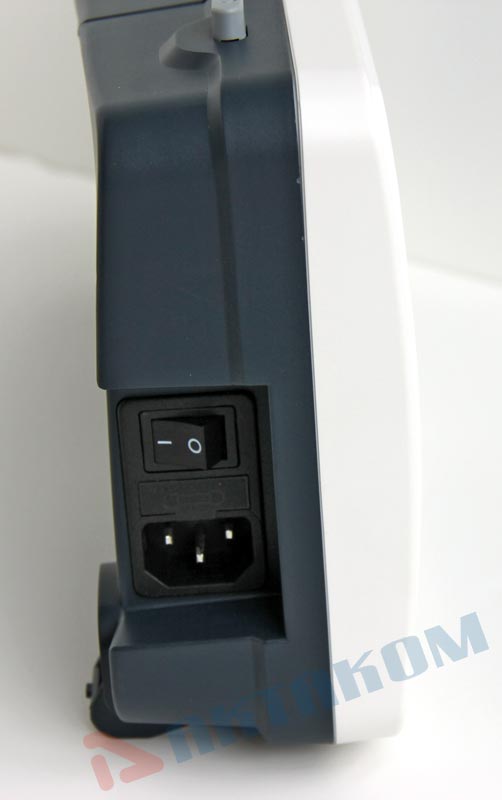

Напряжение100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность<18 Вт
предохранитель1 A, T тип, 250 В
Батарея питания (опция)4000 мАч / 3.7 В

Массо-габаритные параметры

Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
ВесОколо 1.82 кг
Габаритные размеры в упаковочной таре220х110х430 мм
вес в упаковочной таре2,58 кг

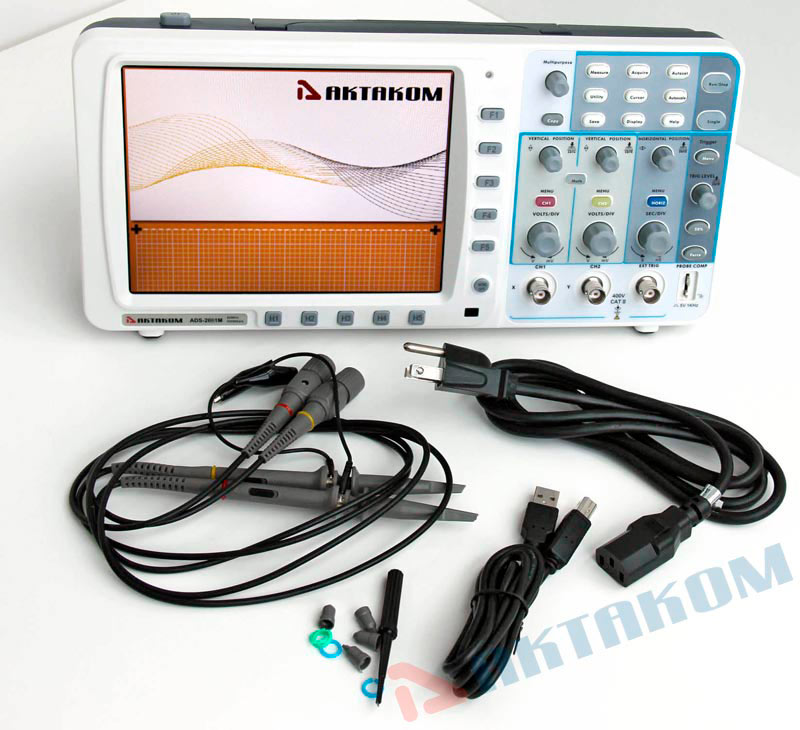

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации
  • Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • аккумуляторная батарея SDS-батарея
  • сумка для переноски SDS bag
  • Программное обеспечение
    • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 70
Тип осциллографа Цифровой
Число каналов 2
