ADS-2102 Осциллограф цифровой запоминающий

  • Цена - по запросу

  • Производитель: Aktakom
  • Модель: ADS-2102
  • Наличие: Нет в наличии
2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 40К (20 К на канал) точек. Входной импеданс: 1 МОм / 13 пФ. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: USB-host, USB-device, RS-232, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.

  • автоматические измерения: 32 типа.
    14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
    18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
  • курсорные измерения: ручные. слежение. авто
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы: 20 МГц
  • функция усреднения (4..256)
  • пиковый детектор
  • автоматический покадровый регистратор: 2500 кадров
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • интерполяция: Sin(x)/x, линейная
  • математические операции: сложение, вычитание, умножение, деление
  • инверсия сигнала
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
  • режим растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на USB-устройство
  • РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики

  • 2 канала + внешний запуск
  • полоса пропускания: 100 МГц
  • максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек (500 Мвыб/сек на канал)
  • частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
  • максимальный объем памяти: 40 К (20 К на канал)
  • вертикальное разрешение: 8 бит
  • коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
  • время нарастания: 3,5 нс
  • входной импеданс: 1 MОм ±2% || 13 пФ ±3 пФ
  • максимальное входное напряжение: 400 В пик-пик
  • коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
  • источник запуска: канал 1, канал 2, AC, внешний, внешний/5
  • тип входов: AC, DC, ФВЧ, ФНЧ
  • тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
  • дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К

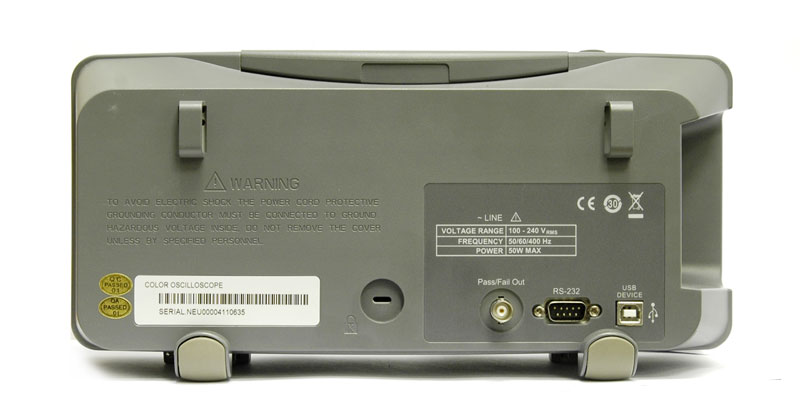

  • интерфейс: USB-host, USB-device, RS-232, PASS/FAIL
  • питание: 100 В - 240 В / 45 Гц...440 Гц
  • потребляемая мощность: 50 Вт
  • масса: 4,5 кг
  • габаритные размеры: 336х118х152 мм
  • Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.

Стандартная комплектация

  • прибор - 1 шт
  • осциллографические щупы - 2 шт
  • кабель питания - 1 шт
  • кабель USB - 1 шт
  • руководство пользователя (кратка инструкция)
  • полное руководство по эксплуатации*

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Цифровой
Число каналов 2
