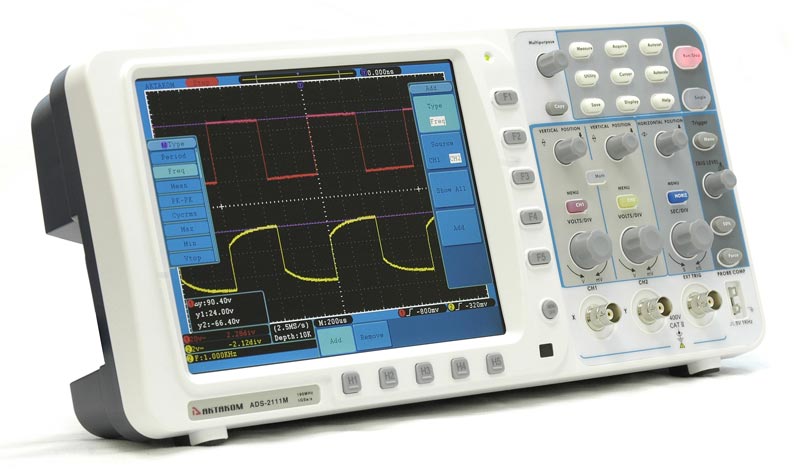

ADS-2111M Осциллограф цифровой

  • 48 144 руб.

- +
  • Производитель: Aktakom
  • Модель: ADS-2111M
  • Наличие: 1
  • Готов к отгрузке: 03 апреля 2024
2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с (500 Mвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, RS-232. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже).
Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

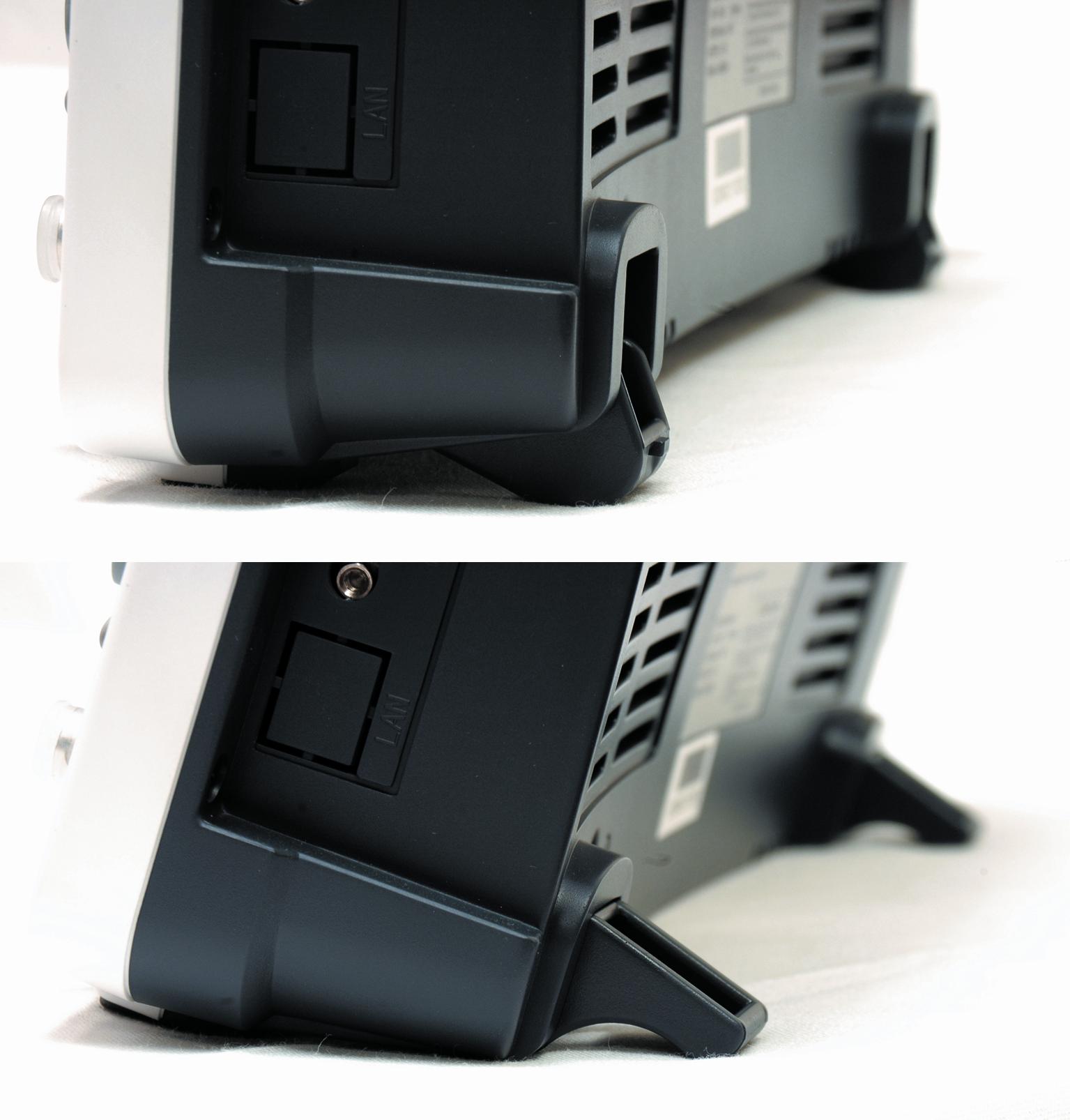

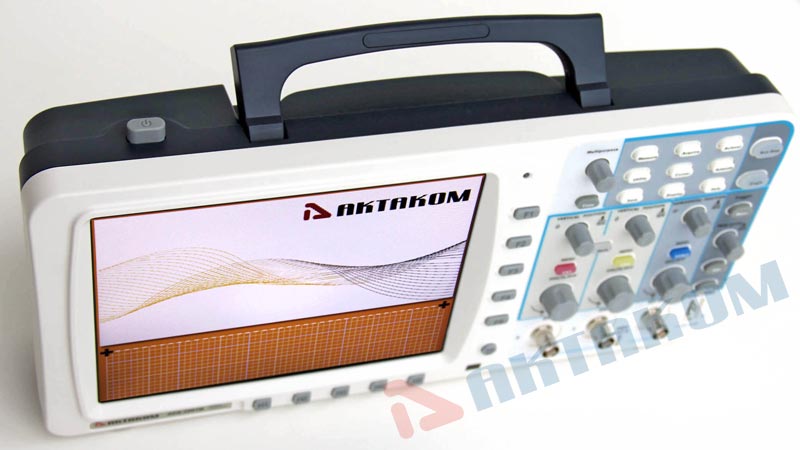

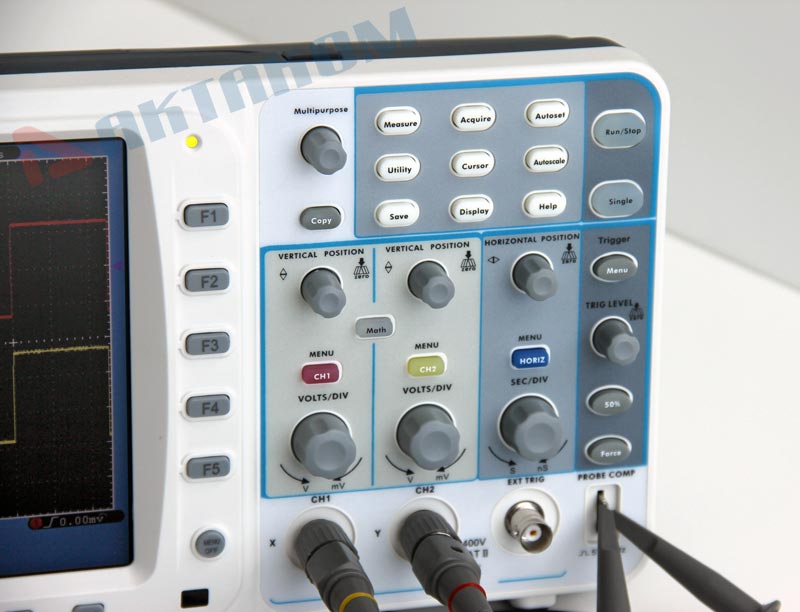

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.

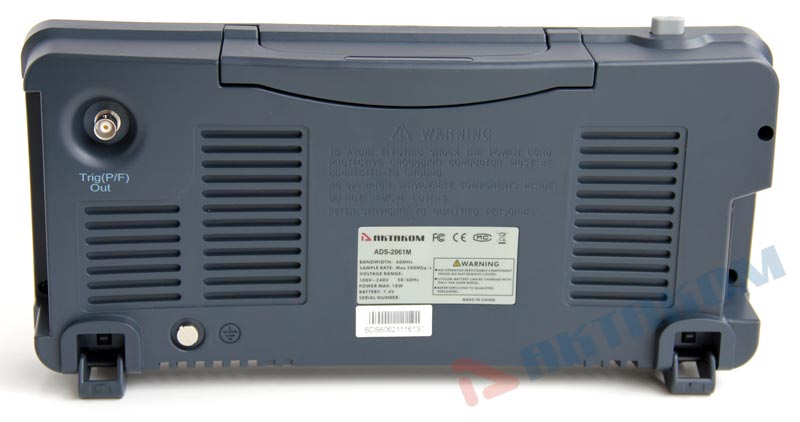

Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

ХарактеритстикаЗначение
Полоса пропускания100 MГц
Количество каналов2 + внешний запуск
РегистрацияРежимОбычный, пиковый детекторусреднение
Макс. дискретизация (реальное время)1 Гвыб/сек (500 Mвыб/сек - 2 канала)
ВходСвязь по входуоткрытый, закрытый, земля
Входной импеданс1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников1X, 10X, 100X, 1000X
Максимальное входное напряжение400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания20 МГц, полный диапазон
Изолированность каналов50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное)150 пс
Параметры
горизонтальной системы
Диапазон частоты выборки0.5 Выб/сек ~ 1 Гвыб/сек (один канал),
0.5 Выб/сек ~ 500 Mвыб/сек (два канала)
Интерполяция(sin x)/x
Глубина записи10 M точек на каждый каналl
Коэффициент развертки2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки±100 ppm
Погрешность измерения интервалов (DC~100 МГц)однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системыАЦП8 бит
Вертикальное отклонение2 мВ/дел ~ 10 В/дел
Диапазон смещения±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала100 МГц
Полоса пропускания для однократного сигналаПолный диапазон
Низкочастотный предел≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц)≤3,5 нс (типичное)
Погрешность коэф.усиления±3%
Погрешность коэф.усиления (усреднения)Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
ИзмеренияКурсорныеΔV и ΔT между курсорами
АвтоматическиеVpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции+, -, *, /, FFT
Сохранение во внутреннюю память15 осциллограмм
Фигуры ЛиссажуДиапазонПолный
Сдвиг фаз±3 градуса
Частота (типичное)1 кГц прямоугольного сигнала

Система запуска

ХарактеристикиЗначене
Диапазон уровня запускаВнутренний±6 делений от центра экрана
EXT±600 мВ
EXT/5±3 В
Погрешность уровня запуска (типичная) Внутренний±0.3 деления
EXT±(40 мВ + 6% от утановл. значения)
EXT/5±(200mV +6% от утановл. значения)
Блокировка уровня запуска100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)Входной сигнал ≥50 Гц
Запуск по фронтунаклоннарастающий, спадающий
чувствительность0.3 деления
Запуск по длительности импульсаусловие запрускаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Запуск по видеосигналусистемаNTSC, PAL и SECAM
диапазон строк1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастанияусловие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Поочередный запускРежим запуск для канала CH1Edge, Pulse, Video, Slope
Режим запуск для канала CH2Edge, Pulse, Video, Slope

Основные технические характеристики

Дисплей

Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)Меандр 1 кГц

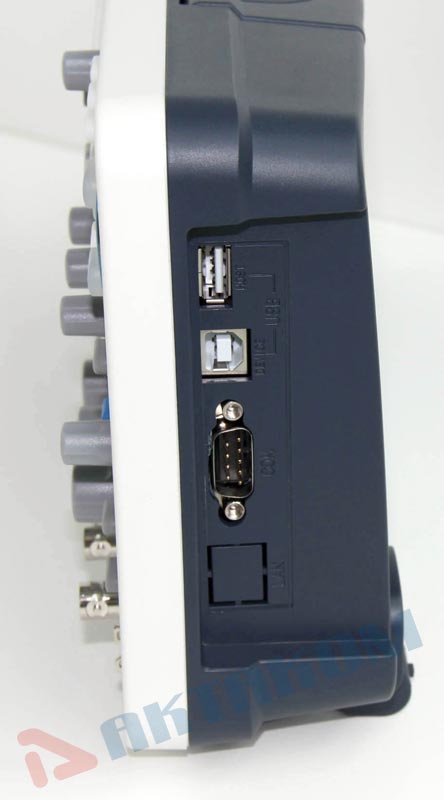

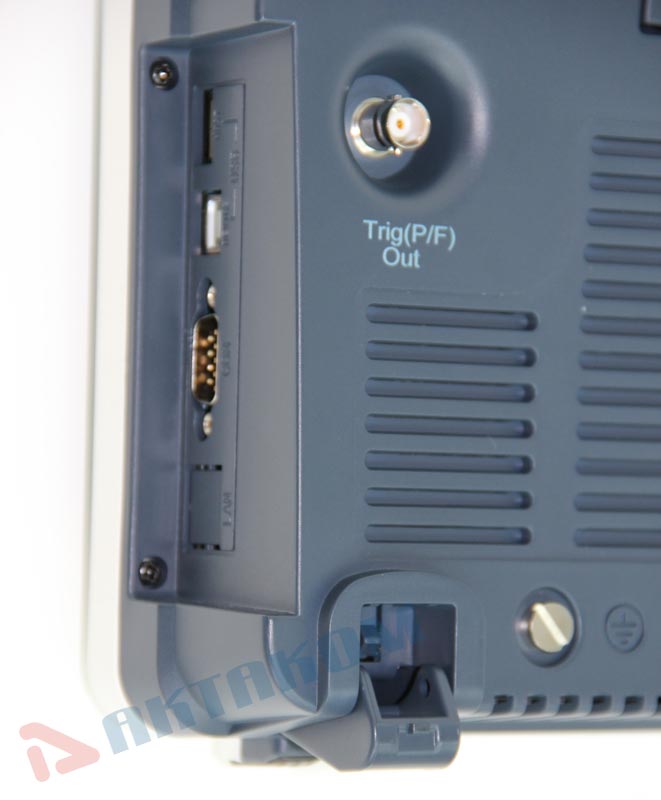

Интерфейс

Для связи с ПКUSB 2.0, RS-232
Сохранение USB (форматы файлов *.bmp и *.bin)
Модуль Годен/НегоденВстроенный

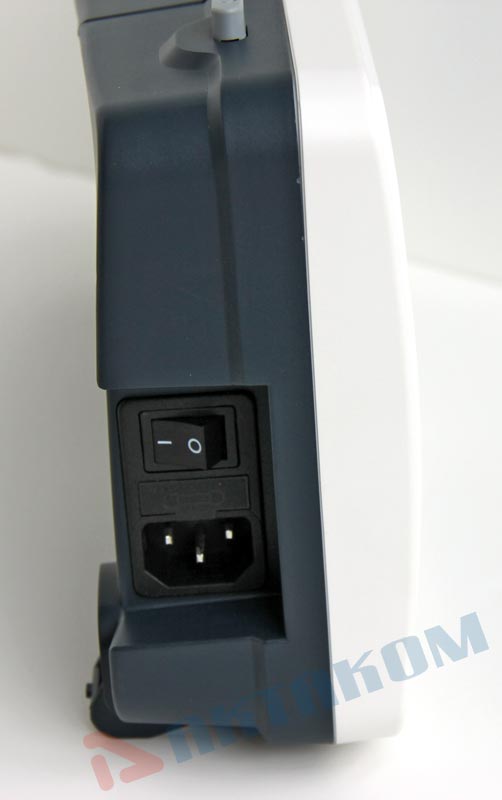

Питание

Напряжение100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность<24 Вт
предохранитель1 A, T тип, 250 В
Батарея питания (опция)4000 мАч / 3.7 В

Массо-габаритные параметры

Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
ВесОколо 1.82 кг
Габаритные размеры в упаковочной таре220х110х430 мм
вес в упаковочной таре2,58 кг

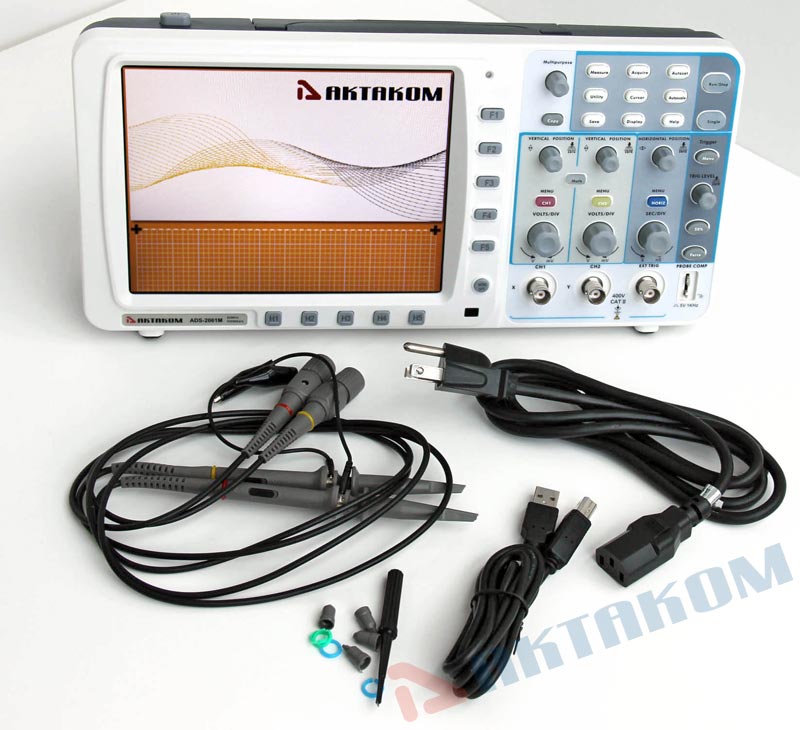

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • аккумуляторная батарея SDS-батарея
  • сумка для переноски SDS bag
  • Программное обеспечение
    • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Цифровой
Число каналов 2
