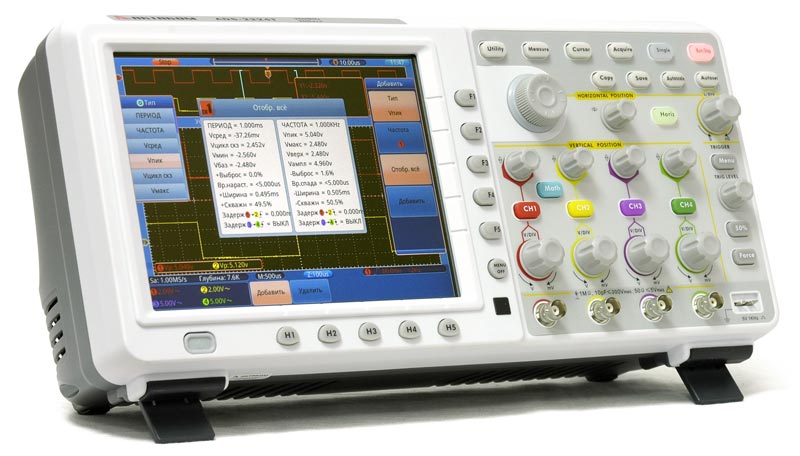

ADS-2224T Осциллограф цифровой

4 канала. Полоса пропускания - 200 МГц. Touchscreen дисплей. Частота дискретизации - 2 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.

Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.

Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.

Технические характеристики

Характеритстика			Значение
Полоса пропускания			200 MГц
Количество каналов			4
Скорость захвата осциллограмм			50 000 осц/сек
Регистрация	Режим		Обычный,пиковый детектор, усреднение
	Макс.дискретизация(реальное время)		2 Гвыб/сек
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1%
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы
	Интерполяция		sin (x)/x
	Глубина записи		7,6 М точек
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
	Погрешность времени выборки и времени задержки		±100 ppm
Параметры вертикальной системы	АЦП		8 бит (4 канала одновременно)
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		200 МГц
	Низкочастотный предел		≥10 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1,7 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /,БПФ
	Сохранение во внутреннюю память		4 опорные осциллограммы
	Фигуры Лиссажу (X-Y)	Диапазон	Полный
		Сдвиг фаз	±3 градуса
Система запуска	Тип запуска		Фронт, импульс, видео, скорость нарастания
	Режим		Авто, обычный, однократный
	Диапазон уровня запуска		±6 делений от центра экрана
	Чувствительность уровня запуска		±0.3 деления
	Стандарт видеосигнала		NTSC, PAL и SECAM

Дисплей

Тип дисплея	диагональ 8” , ЖК, TFT матрица, Touchscreen
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Выходное напряжение (типичное)амплитуда 5 В на нагрузке больше 1MΩ. Частота (типичное)Меандр 1 кГц
