ADS-3025 Одноканальный USB осциллограф - приставка

  • 7 476 руб.

- +
  • Производитель: Aktakom
  • Модель: ADS-3025
  • Наличие: 7
  • Готов к отгрузке: 26 ноября 2024
Цифровой осциллограф карандашного типа. 1 канал. Полоса пропускания 25 МГц, Разрешение 8 бит. Дискретизация 100 Мвыб/с. Коэффициент отклонения 5 мВ/дел - 5 В/дел. Коэффициент развертки 5 нс/дел - 100 с/дел. Глубина записи 5 К точек. Макс. входное напряжение 50 Вп-п. Входной импеданс 1 МОм||20 пФ. 18 автоизмерений, FFT. Регистратор. Интерфейс USB 2.0. Питание от USB. Русское меню. Габаритные размеры 150 х 20 х 18 мм. Вес 27 г.

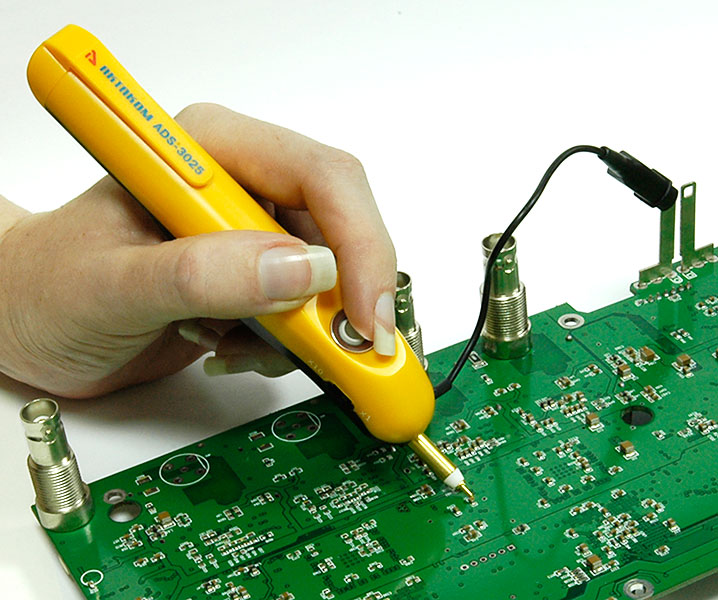

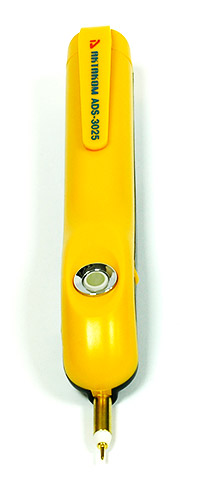

Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа

Осциллографы имеют полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Характеритстика Значение
Полоса пропускания 25 MГц
Количество каналов 1
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 100 Mвыб/сек
Вход Связь по входу закрытый, открытый, земля
Входной импеданс 1 MΩ±2% в параллель 20 пФ±5 пФ

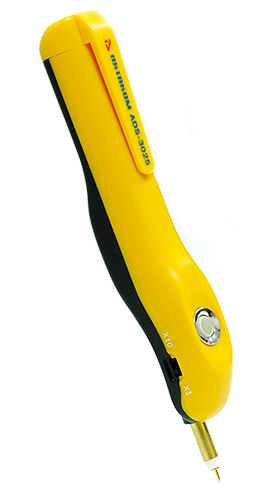

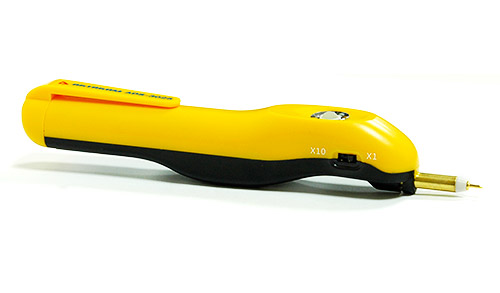

Учет ослабления пробников 1X, 10X
Максимальное входное напряжение 50 Вп-п (DC + AC пик-пик)
Параметры горизонтальной системы Интерполяция (sin x)/x
Глубина записи 5К точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 25 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания
≤14 нс (типичное)
Погрешность коэф.усиления ±3%
Измерения Курсорные ΔV, ΔT и 1/ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
Математические операции FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)
Система запуска
Режим запуска
Однократный, обычный, авто
Тип запуска
Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
Диапазон установки уровня запуска ±5 делений от центра экрана
Покадровый регистратор Режимы
запись, воспроизведение
Количество кадров 1 ~ 100 000 кадров
Интервал
10 мс ~ 100 000 мс, с шагом 1~2~5
Формат записи
*.cap
Режим растяжки
Ширина окна
5 нс ~ 100 с, с шагом 1~2~5
Задание окна
Курсорами, цифровая форма
Дополнительные функции
режим "Годен - Не годен"
Режим "Годен - Не годен"
Задание маски по горизонтали
± 10 делений
Задание маски по вертикали ± 5 делений
Статус прохода
однократный с остановкой, цикличный
Формат сохранения файлов
текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png),
сохранение объектов (8 ячеек)

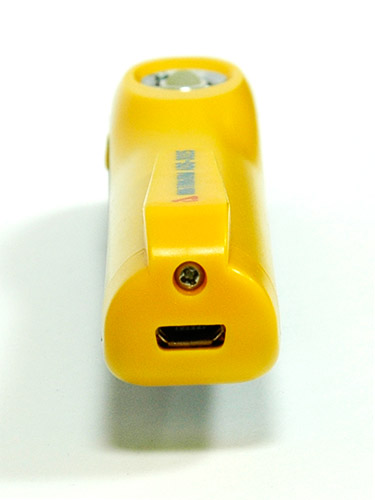

Интерфейс USB 2.0
Питание
от USB порта ( 5 В/300 мА)
Потребляемая мощность
менее 1,5 Вт
Габаритные размеры 150 мм × 20 мм × 18 мм (Д*В*Г)
Вес
около 27 гр

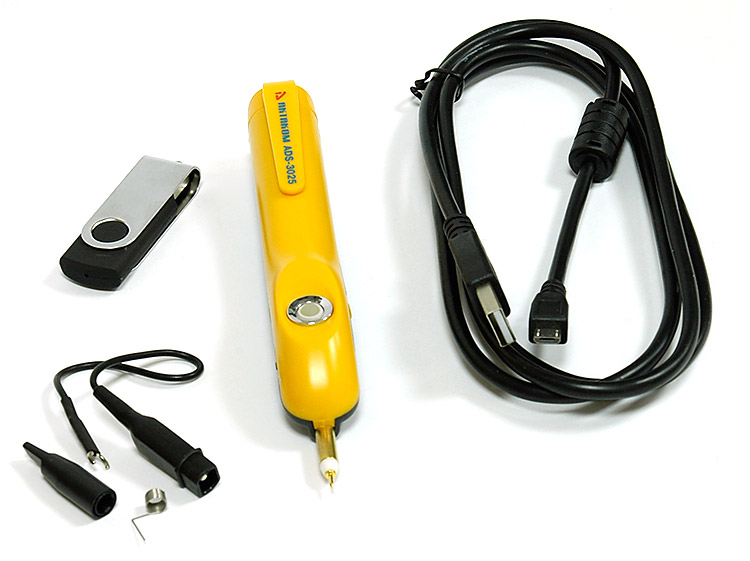

Стандартная комплектация

  • прибор
  • USB кабель для подключения к ПК
  • провод "земля" для щупа
  • руководство по эксплуатации (краткая инструкция)

Дополнительная комплектация

  • Программное обеспечение ADS-3025_SW Программное обеспечение виртуальных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 100
Полоса пропускания, МГц 25
Тип осциллографа Цифровой
Число каналов 1
