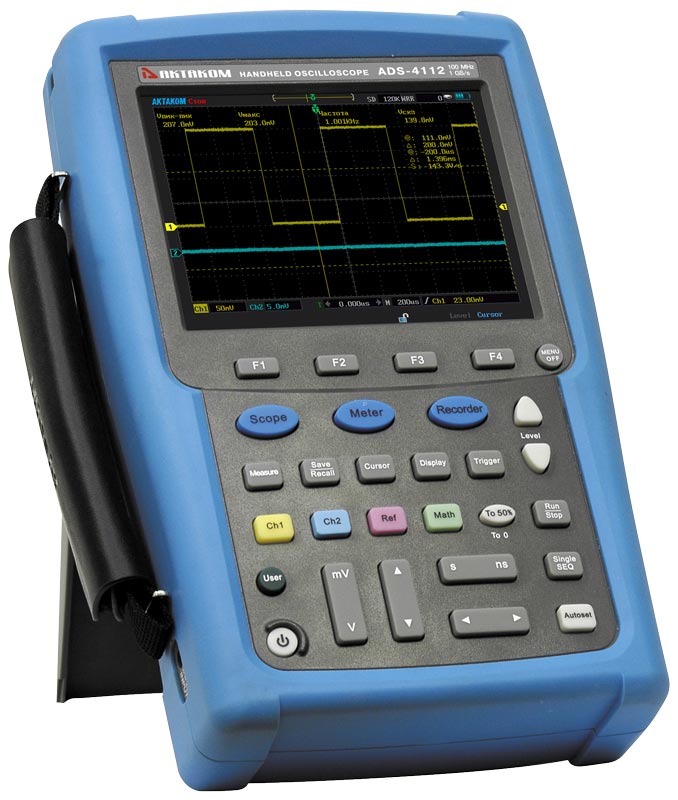

ADS-4112 Осциллограф цифровой запоминающий

  • Цена - по запросу

Осциллограф-мультиметр-регистратор. Осциллограф: полоса 100 МГц, 2 канала, макс. дискретизация 1 Гвыб/сек, макс. длина записи 240 К точек, вер. разр. 8 бит, разв. по верт. 5 мВ - 50 В/дел., по гор. 4 нс - 10 с/дел., 31 автоизмерение, курсорные измерения, запуск: фронт, импульс, логика, паралл.шины (UART, LIN, CAN,.SPI, I2C, MIL-STD-1553B, ARINC429), матем. и БПФ. Мультиметр: измерение напряжения (AC,DC,AC+DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов; статистика (макс.,мин., среднее), относит.измерения. Самописец в режимах мультиметра, осциллографа (измерение, график). USB Device, USB Host, цветной сенсорный 5,6" ЖКИ (640х480), аккумуляторное питание (7,4 В/6000 мАч). Размеры 254 х 160 х 60 мм, вес 1,4 кг.

  • 3 прибора в одном: осциллограф, цифровой мультиметр, регистратор

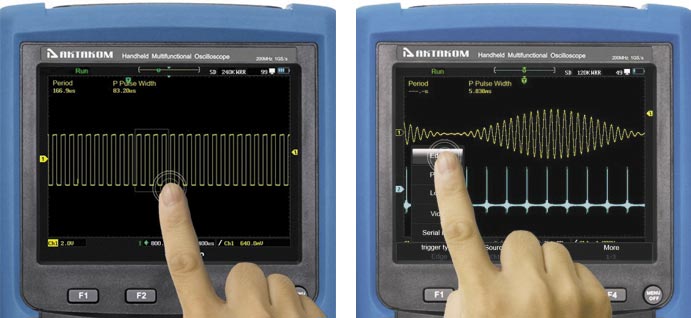

  • Сенсорный дисплей (Touch-screen) дисплей
  • Система быстрой прокрутки и передвижения
  • Встроенный инженерный калькулятор
  • Встроенные часы
  • Встроенная система пересчета электрических параметров
  • 31 вид автоматических измерений
  • Запуск по сигналам последовательных шин
  • Построение трендов в трех режимах
  • Сохранение результатов измерений на внешний USB накопитель (дополнительная опция)
  • Пыле и влагозащита по IP51
  • Эргономичный дизайн
  • Перезаряжаемая Li-Ion батарея
  • Русскоязычный интерфейс меню
Режим осциллографа
Количество каналов
2
Полоса пропускания 100 МГц
Режим регистрации
выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)
Интерполятор
Sin (x)/x
Компенсация пробников
меандр, 1 кГц
Максимальное входное напряжение 500 В
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
Учет ослабления пробников 1X, 10X, 100X
Параметры горизонтальной системы Макс.частота дискретизации
1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)
Макс. глубина записи 240 К (один канал), 120 К (каждый канал)
Коэффициент развертки
4 нс - 10 с/дел с шагом 1-2-4
Диапазон ±6 делений
Погрешность времени выборки и времени задержки ±20 ppm
Параметры вертикальной системы Вертикальное отклонение 5 мВ/дел - 50 В/дел с шагом 1-2-5
АЦП 8 бит
Диапазон
±4 деления
Полоса пропускания для аналогового сигнала 100 МГц
Ограничение полосы пропускания
20 МГц
Время нарастания ≤3.5 нс
Погрешность коэф. усиления 5 мВ/дел - 50 В/дел: ≤±2%
Измерения Курсорные Ручные, слежение, авто
Автоматические Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle
Математические операции +, -, *, / , БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Источник запуска
канал 1, канал 2, внешний
Режим запуска авто, обычный, однократный
Тип запуска Фронт, импульс, логика, по последовательной шине
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Запуск по длительности импульса (>, <, =) положительная полярность импульса
(>, <, =) отрицательная полярность импульса
Запуск по логической операции
AND, OR, NAND, NOR
Запуск по последовательной шине
UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
Режим связи
DC, AC, ФВЧ, ФНЧ, шумоподавление


Режим мультиметра
Разрядность 6000 отсчетов
Параметр Диапазон Базовая погрешность
Постоянное напряжение 1 мВ...1000 В
±0,5%
Переменное напряжение 1 мВ...750 В (10 Гц...20 кГц)
±1,0%
Постоянное + переменное напряжение 1 мВ...750 В
±1,0%
Постоянный ток в зависимости от подключаемого модуля (опция) или токовых клещей
Переменный ток в зависимости от подключаемого модуля (опция) или токовых клещей
Сопротивление 0 Ом...10 МОм
±1,0%
10 МОм...20 МОм
±3,0%
20 МОм...50 МОм
±5,0%
Емкость 100 пФ...5 мкФ
±10,0%
5 мкФ...50 мкФ
±5,0%
Относительная влажность внешний датчик (опция)
Давление внешний датчик (опция)
Режим измерения
максимальное, минимальное, среднее, относительные измерения

Регистратор
Режим регистратора
мультиметр, осциллограф, запись формы сигнала осциллографа
Режим записи
до заполнения, зацикливание
Временная шкала
мультиметр: 10 с/дел ... 20 мин/дел
осциллограф: 10 с/дел ... 20 мин/дел
запись формы: 10 мс/дел ... 2 мин/дел
Режим воспроизведения
есть
Сохранение 2 ячейки на режим


Общие характеристики
Дисплей
Тип дисплея Цветной дисплей 5,6”, TFT
Разрешение 640 (по горизонтали) × 480 (по вертикали) точек
Интерфейс USB-device, miniUSB-host
Питание
Напряжение 100-240 В, 50/60 Гц
Батарея 6000 мАч / 7.4 В
Время непрерывной работы / зарядки (типичное)
Около 5 / 4 часов
Массо-габаритные параметры
Габаритные размеры 254 мм × 60 мм × 160 мм (Д*В*Г)
Вес (без батареи и аксессуаров)
1,38 кг

Стандартная комплектация

  • Осциллограф цифровой
  • Пробники осциллографические (2 шт)
  • Измерительные щупы для мультиметра (1 комплект)
  • Вилки для подключения к калибратору осциллографа
  • Сетевой адаптер со шнуром питания
  • Батарея
  • Руководство по эксплуатации

Дополнительная комплектация

  • Токовый пробник PA-655
  • Магнитный адаптер АСА-2209
Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Осциллограф-мультиметр
Число каналов 2
