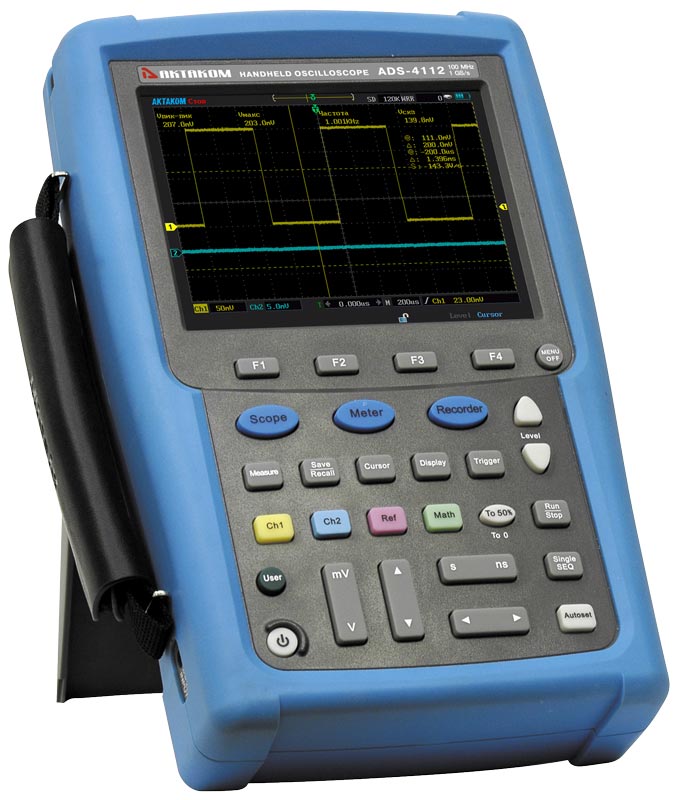

ADS-4232D Осциллограф цифровой запоминающий
420 966 руб.
Последняя цена (на момент наличия)
- Производитель: Aktakom
- Модель: ADS-4232D
- Наличие: Нет в наличии
Осциллограф-мультиметр-регистратор. Осциллограф: изолированные каналы, полоса 200 МГц, 2 канала, макс. дискретизация 1 Гвыб/сек , скорость захвата 190000 осц/сек, макс. длина записи 240 К точек, вер. разр. 8 бит, разв. по верт. 5 мВ - 50 В/дел., по гор. 4 нс - 10 с/дел., 31 автоизмерение, курсорные измерения, запуск: фронт, импульс, видео (HDTV), логика, паралл.шины (UART, LIN, CAN,.SPI, I2C, MIL-STD-1553B, ARINC429), матем. и БПФ. Функция декодирования паралл.шин. Мультиметр: измерение напряжения (AC,DC,AC+DC), тока (AC,DC), сопротивления, емкости, темпер., отн.влажности, атм.давление, прозвонка цепи, проверка диодов; статистика (макс.,мин., среднее), относит.измерения. Самописец в режимах мультиметра, осциллографа (измерение, график). USB Device, USB Host, цветной сенсорный 5,7" ЖКИ (640х480), аккумуляторное питание (7,4 В/6000 мАч). Размеры 254 х 160 х 60 мм, вес 1,4 кг.
- 3 прибора в одном: осциллограф, цифровой мультиметр, регистратор

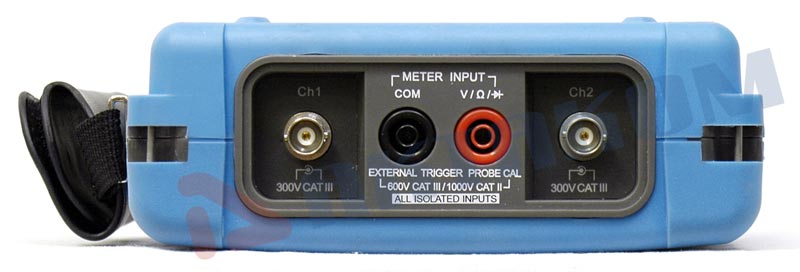

- Изолированные каналы осциллографа

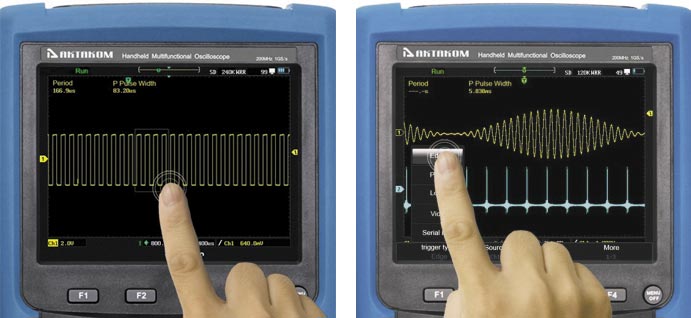

- Сенсорный дисплей (Touch-screen) дисплей
- Скорость захвата осциллограмм 190 000 осц./сек
- Система быстрой прокрутки и передвижения
- Встроенный инженерный калькулятор
- Встроенные часы
- Встроенная система пересчета электрических параметров
- 31 вид автоматических измерений
- Запуск по сигналам последовательных шин
- Декодирование сигналов последовательных шин UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429
- Построение трендов в трех режимах
- Режим X-Y

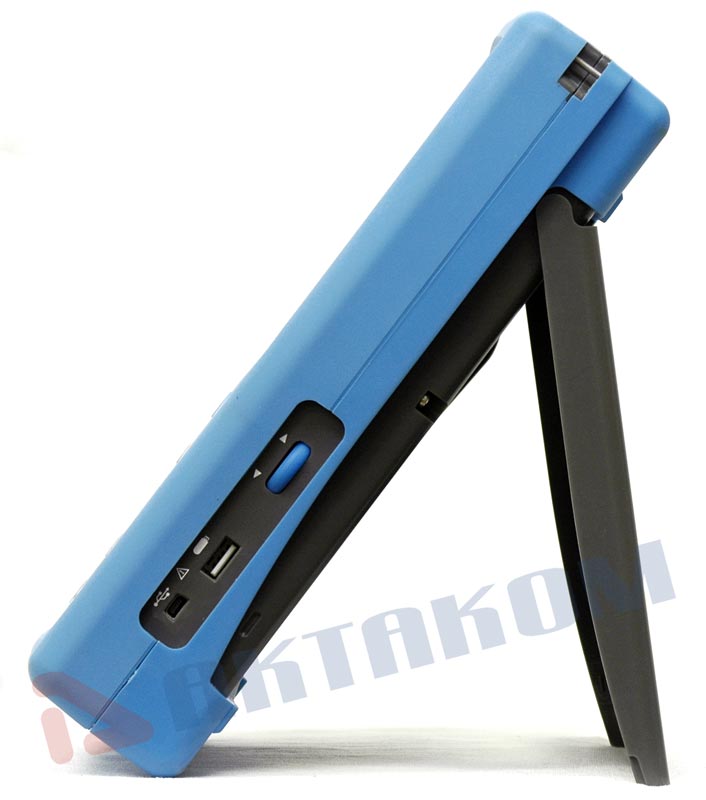

- Сохранение результатов измерений на внешний USB накопитель
- Пыле и влагозащита по IP51
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню
Режим осциллографа | ||
---|---|---|
Количество каналов |
2, изолированные |
|
Полоса пропускания | 200 МГц | |
Режим регистрации |
выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM) | |
Интерполятор |
Sin (x)/x |
|
Компенсация пробников |

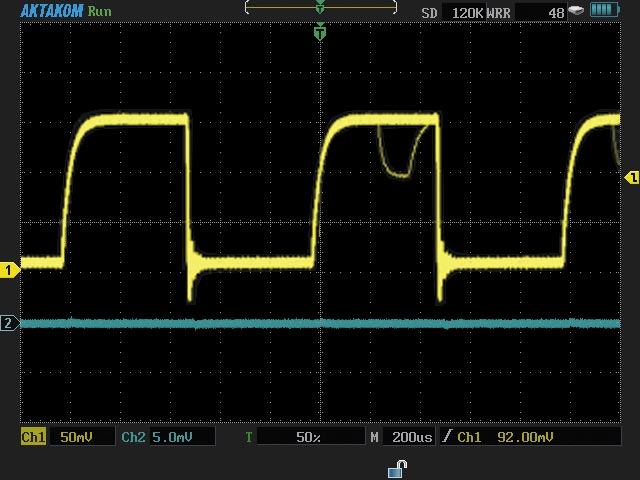

меандр, 1 кГц |
|
Скорость захвата осциллограмм |
190000 осц./сек |
|
Максимальное напряжение |
Между изолированными каналами |
CAT II 1000 В, CAT III 600 В |
На BNC входе относительно земли |
CAT II 1000 В, CAT III 600 В | |
Макс.входное напряжение |
CAT II 600 В, CAT III 300 В | |
Вход | Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ | |
Учет ослабления пробников | 1X, 10X, 100X | |
Параметры горизонтальной системы |
Макс. частота дискретизации |
1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал) |
Макс. глубина записи |
240 К (один канал), 120 К (каждый канал) |
|
Коэффициент развертки |
4 нс - 10 с/дел с шагом 1-2-4 |
|
Диапазон |
±6 делений |
|
Погрешность времени выборки и времени задержки | ±20 ppm | |
Параметры вертикальной системы | Вертикальное отклонение |
5 мВ/дел - 50 В/дел с шагом 1-2-5 |
АЦП | 8 бит | |
Диапазон |
±4 деления |
|
Полоса пропускания для аналогового сигнала | 100 МГц | |
Ограничение полосы пропускания |
20 МГц |
|
Время нарастания | ≤1.75 нс | |
Погрешность коэф. усиления | 5 мВ/дел - 50 В/дел: ≤±2% | |
Измерения | Курсорные | Ручные, слежение, авто |
Автоматические | Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle | |
Математические операции | +, -, *, / , БПФ | |
БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
Система запуска |
Источник запуска |
канал 1, канал 2, внешний |
Режим запуска | авто, обычный, однократный | |
Тип запуска |
Фронт, импульс, логика, по последовательной шине |
|
Блокировка уровня запуска | 200 нс ~ 10 с | |
Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий | |
Запуск по длительности импульса |
(>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса |
|
Запуск по логической операции |
AND, OR, NAND, NOR |
|
Запуск по последовательной шине |
UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429 | |
Режим связи |
DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
Режим мультиметра | |||
---|---|---|---|
Разрядность | 6000 отсчетов | ||
Параметр | Диапазон | Базовая погрешность | |
Постоянное напряжение |
1 мВ...1000 В |
±0,5% | |
Переменное напряжение |
1 мВ...750 В (10 Гц...20 кГц) |
±1,0% | |
Постоянное + переменное напряжение |
1 мВ...750 В |
±1,0% | |
Постоянный ток |
в зависимости от подключаемого модуля (опция) или токовых клещей |
||
Переменный ток |
в зависимости от подключаемого модуля (опция) или токовых клещей |
||
Сопротивление |
0 Ом...10 МОм |
±1,0% | |
10 МОм...20 МОм |
±3,0% | ||
20 МОм...50 МОм |
±5,0% | ||
Емкость |
100 пФ...5 мкФ |
±10,0% | |
5 мкФ...50 мкФ |
±5,0% | ||
Тест диодов | < 3,5 В | ||
Прозвонка | < 50 Ом | ||
Температура |
внешний датчик (опция) |
||
Относительная влажность | внешний датчик (опция) | ||
Давление | внешний датчик (опция) | ||
Режим измерения |
максимальное, минимальное, среднее, относительные измерения |
Регистратор | |||
---|---|---|---|
Режим регистратора |
мультиметр, осциллограф, запись формы сигнала осциллографа |
||
Режим записи |
до заполнения, зацикливание |
||
Временная шкала |
мультиметр: 10 с/дел ... 20 мин/дел |
||
осциллограф: 10 с/дел ... 20 мин/дел | |||
запись формы: 10 мс/дел ... 2 мин/дел | |||
Режим воспроизведения |
есть | ||
Сохранение |
2 ячейки на режим |
Общие характеристики | |
---|---|
Дисплей | |
Тип дисплея | Цветной дисплей 5,7”, TFT |
Разрешение | 640 (по горизонтали) × 480 (по вертикали) точек |
Интерфейс | USB-device, miniUSB-host |
Питание | |
Напряжение | 100-240 В, 50/60 Гц |
Батарея | 6000 мАч / 7.4 В |
Время непрерывной работы / зарядки (типичное) |
Около 5 / 4 часов |
Массо-габаритные параметры | |
Габаритные размеры | 254 мм × 60 мм × 160 мм (Д*В*Г) |
Вес (без батареи и аксессуаров) |
1,38 кг |
Стандартная комплектация
- Осциллограф цифровой
- Пробники осциллографические (2 шт)
- Измерительные щупы для мультиметра (1 комплект)
- Вилки для подключения к калибратору осциллографа
- Сетевой адаптер со шнуром питания
- Батарея
- Руководство по эксплуатации
Дополнительная комплектация
- Токовый пробник PA-655
- Магнитный адаптер АСА-2209
Фильтр осциллографы | |
Максимальная разрядность АЦП, бит | 8 |
Максимальная частота дискретизации, МГц | 1000 |
Полоса пропускания, МГц | 200 |
Тип осциллографа | Осциллограф-мультиметр |
Число каналов | 2 |
