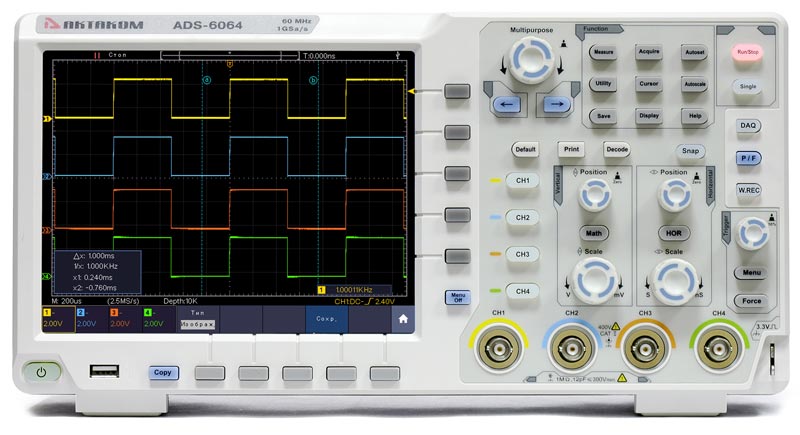

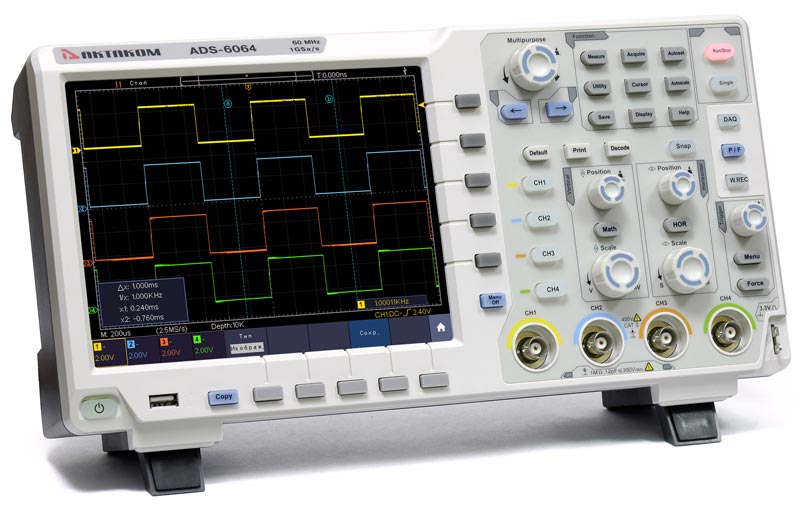

ADS-6064 Осциллограф цифровой

4 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8 бит. Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 2 нс/дел - 1000 нс/дел . Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Математ.операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен VGA выход, добавлено батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Лидером серии являются модели с индексом "-H", в которых устанавливается 12-ти или 14-ти разрядный АЦП.

Технические характеристики

Характеристика		Значение
Полоса пропускания		60 МГц
Количество каналов		4
Скорость захвата осциллограмм		45 000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)	1 Гвыб/сек
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% в параллель 15 пФ±5 пФ
	Учет ослабления пробников	0.001X - 1000X, шаг 1-2-5
	Максимальное входное напряжение	1 MΩ: ≤300 Вскз
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	40 М точек
	Коэффициент развертки	2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)
	Погрешность времени выборки и времени задержки	±1 ppm
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
	Полоса пропускания для аналогового периодического сигнала	60 МГц
	Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания	≤5,8 нс (типичное)
	Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)	±3%
	Погрешность коэф. усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения	Курсорные	ΔV и ΔT между курсорами, авто
	Автоматические	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
	Математические операции	+, -, *, /, БПФ
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN (опция)

Система запуска

Характеристики		Значене
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция)
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана
Чувствительность уровня запуска	±0.3 деления
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		30 нс ~ 10 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, =
	диапазон установок		30 нс ~ 10 с
Запуск по окну	Фронт		нарастающий, спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна		30 нс ~ 10 с
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Время		30 нс ~ 10 с
	Номер фронта		1 ~ 128
Скорость нарастания	Скорость сигнала		положительная или отрицательная полярность: >, <, =
	Условие запуска		30 нс ~ 10 с
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
	Выбор линии		1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие		AND, OR, XNOR, XOR
	Условие задержки		H, L, X, нарастающий фронт, спадающий фронт
	Выход		запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)	Фронт		нарастающий, спадающий
	Установка времени		30 нс ~ 10 с
RS-232 запуск	Полярность		положительная, инвентированая
	Условие запуска		Start, Error, Check Error, Data
	Скорость		стандартная, пользовательская (0 - 10000000)
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска		Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		0 - 127, 0 - 255, 0 - 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		30 нс ~ 10 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X

Генератор сигналов (Опция)

Количество каналов	2
Максимальная частота генерации	25 МГц
Частота дискретизации	125 Мвыб/с
Вертикальное разрешение	14 бит
Амплитуда сигнала	2 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала	8 К
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы	Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр (Опция)

Разрешение дисплея	3 3/4 разрядов (4000 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения	Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В
Измерение переменного напряжения	Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап.40 мА/400 мА; ±(3% + 3 е.м.р.) диап.10 А
Измерение переменного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Сопротивление	Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап.400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость	Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.)
Тест диодов	0 В ~ 1.5 В
Неразрывность цепи	<50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея	диагональ 8” , ЖК сенсорный IPS 1024 x 768.
Количество цветов	65536 цветов
Послесвечение	1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное)	Меандр 1 кГц

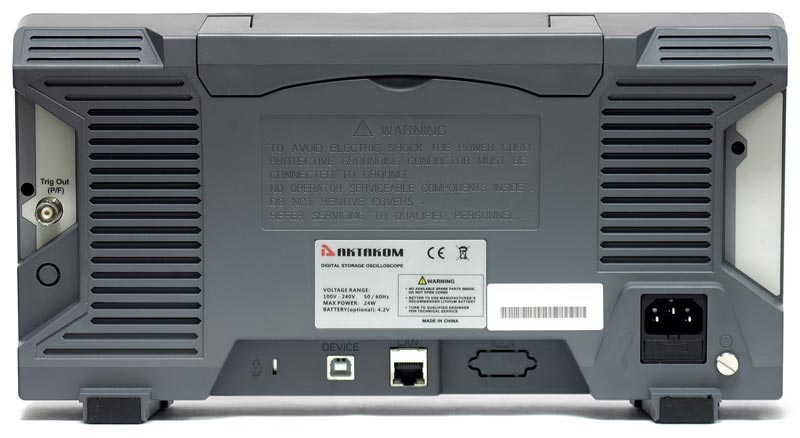

Интерфейс

Для связи с ПК	USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)	VGA+ AV порты (опция)

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	2 A, T тип, 250 В
Батарейное питание (опция)	3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры	340 мм × 177 мм × 95 мм (Д*В*Г)
Вес	Около 2.6 кг

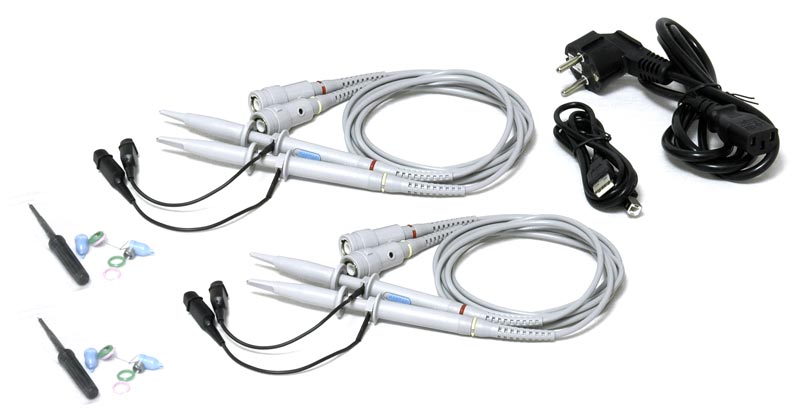

Стандартная комплектация

• осциллограф цифровой
• осциллографические щупы с переключателем 1X/10X – 4 шт.
• сетевой кабель
• USB кабель для подключения к ПК
• руководство по эксплуатации (краткая инструкция)
• комплект для подстройки пробников
• кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2

Дополнительная комплектация

• ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
• ADS-6000DEC Опция декодирования I2C/SPI/RS232
• ADS-6000CAN Опция декодирования CAN
• ADS-6000VGA Опция VGA выход
• XDS батарея Батарея для осциллографа
• SDS bag Сумка для переноски
• Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
