ADS-6124H Осциллограф цифровой

  • 132 980 руб.

- +
  • Производитель: Актаком
  • Модель: ADS-6124H
  • Наличие: 1
  • Готов к отгрузке: 27 марта 2026

0 отзывов / Написать отзыв

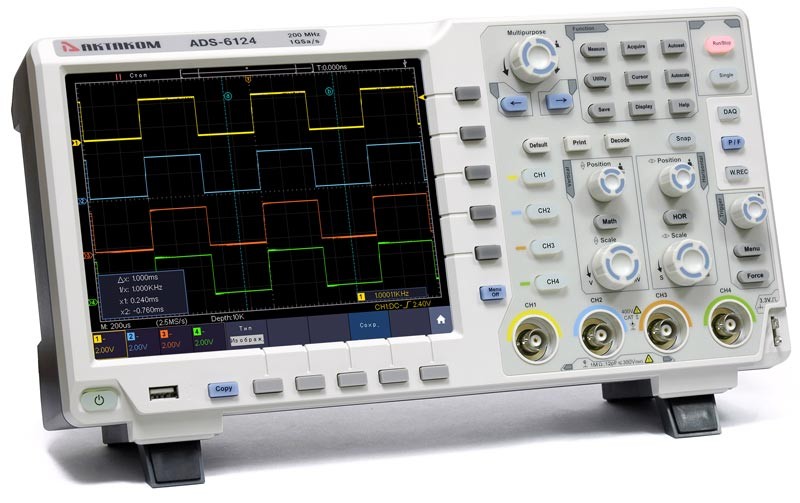

Осциллограф цифровой ADS-6124H

Описание Осциллографа цифрового ADS-6124H

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен VGA выход, добавлено батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Особенности:

  • 4 канала.
  • Полоса пропускания - 200 МГц.
  • Частота дискретизации - 1 Гвыб/с (500 Мвыб/сек на канал).
  • АЦП 8/14 бит.
  • Макс. память - 40 М точек.
  • Скорость захвата 70000 осц/сек.
  • Верт. отклонение 1 мВ/дел - 10 В/дел.
  • Гор. развертка 1 нс/дел - 1000 нс/дел.
  • Входной импеданс: 1 МОм.
  • 31 автоизмерение.
  • Математ. операции, БПФ.
  • Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика.
  • Запуск/декодирование I2C, SPI, RS232, CAN (опция).
  • Цифровой мультиметр (опция).
  • Генератор сигналов (опция).
  • Интерфейс: USB-host, USB-device, LAN, VGA+AV (опция).

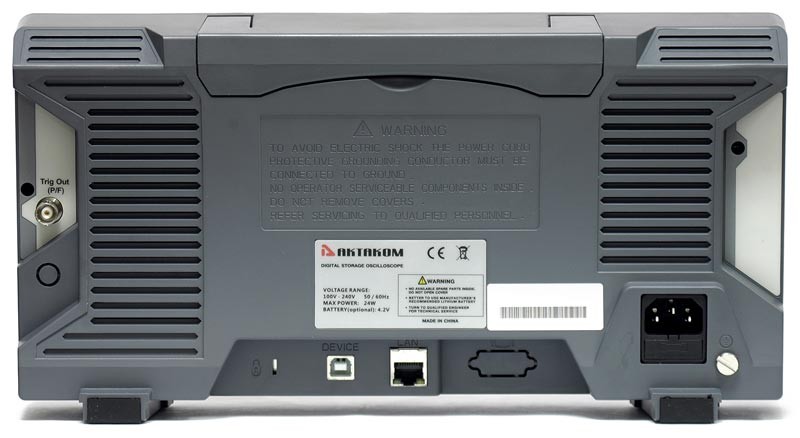

  • Выход Trig Out (Pass/Fail).
  • Дисплей: 20 см, цветной сенсорный 1024 x 768.
  • Вес: 2,6 кг.
  • Размеры: 340 x 177 x 90 мм.

Особенности

Тип осциллографа цифровой, стационарный
Количество каналов 4
Полоса пропускания 200 МГц
Частота дискретизации на канал 500 МГц
Объем памяти на канал 40 Мб
Синхронизация (запуск) по фронту, по ТВ-сигналу (видеосигналу), по окну, ждущий, по ранту
Режимы работы усреднение, пиковый детектор
Встроенный прибор генератор (опция), мультиметр (опция)
Дисплей цветной, сенсорный
Интерфейс USB, LAN
Прочее АЦП 14 бит

Технические характеристики Осциллографа цифрового ADS-6124H

Технические параметры

Значение

Полоса пропускания

200 МГц

Количество каналов

4

Скорость захвата осциллограмм

70 000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Максимальная дискретизация (реальное время)

1 Гвыб/сек (500 Мвыб/сек на канал)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MОм±2% в параллель 15 пФ±5 пФ

Учет ослабления пробников

0,001X - 1000X, шаг 1-2-5

Максимальное входное напряжение

1 MОм: ≤300 Вскз

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

40 М точек

Коэффициент развертки

1 нс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность измерения интервалов (DC~100 МГц)

однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4 нс)

Погрешность времени выборки и времени задержки

±1 ppm

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

1 мВ/дел ~ 10 В/дел

Диапазон смещения

±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)

Полоса пропускания для аналогового периодического сигнала

100 МГц

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤3,5 нс (типичное)

Погрешность коэффициента усиления

±3%

Погрешность коэффициента усиления (усреднения)

Усреднение по 16 регистрациям:
±(3% + 0,05 дел) для ΔV

Измерения

Курсорные

ΔV и ΔT между курсорами, авто

Автоматические

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

Математические операции

+, -, *, /, БПФ

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232, CAN (опция)

СИСТЕМА ЗАПУСКА

Тип запуска

Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232, CAN (опция)

Режим запуска

Авто, обычный, однократный

Блокировка уровня запуска

100 нс ~ 10 с

Диапазон уровня запуска

±5 делений от центра экрана

Чувствительность уровня запуска

±0.3 деления

Запуск по фронту

нарастающий, спадающий

Запуск по длительности импульса

Условие запуска

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =

Диапазон установок

30 нс ~ 10 с

Запуск по ранту

Условие запуска

положительная или отрицательная полярность: >, <, =

Диапазон установок

30 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий

Позиция запуска

Вход, выход, время

Ширина окна

30 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

30 нс ~ 10 с

Номер фронта

1 ~ 128

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, =

Условие запуска

30 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Выбор линии

1 - 525 NTSC
1 - 625 PAL/SECAM

Запуск по логическому шаблону

Условие

AND, OR, XNOR, XOR

Условие задержки

H, L, X, нарастающий фронт, спадающий фронт

Выход

запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени

Запуск по истечению времени (TimeOut)
