Осциллограф цифровой (14 бит) ADS-6142H с опцией ADS-6000DMM
110 410 руб.
Последняя цена (на момент наличия)
- Производитель: Актаком
- Модель: ADS-6142HD
- Наличие: Нет в наличии

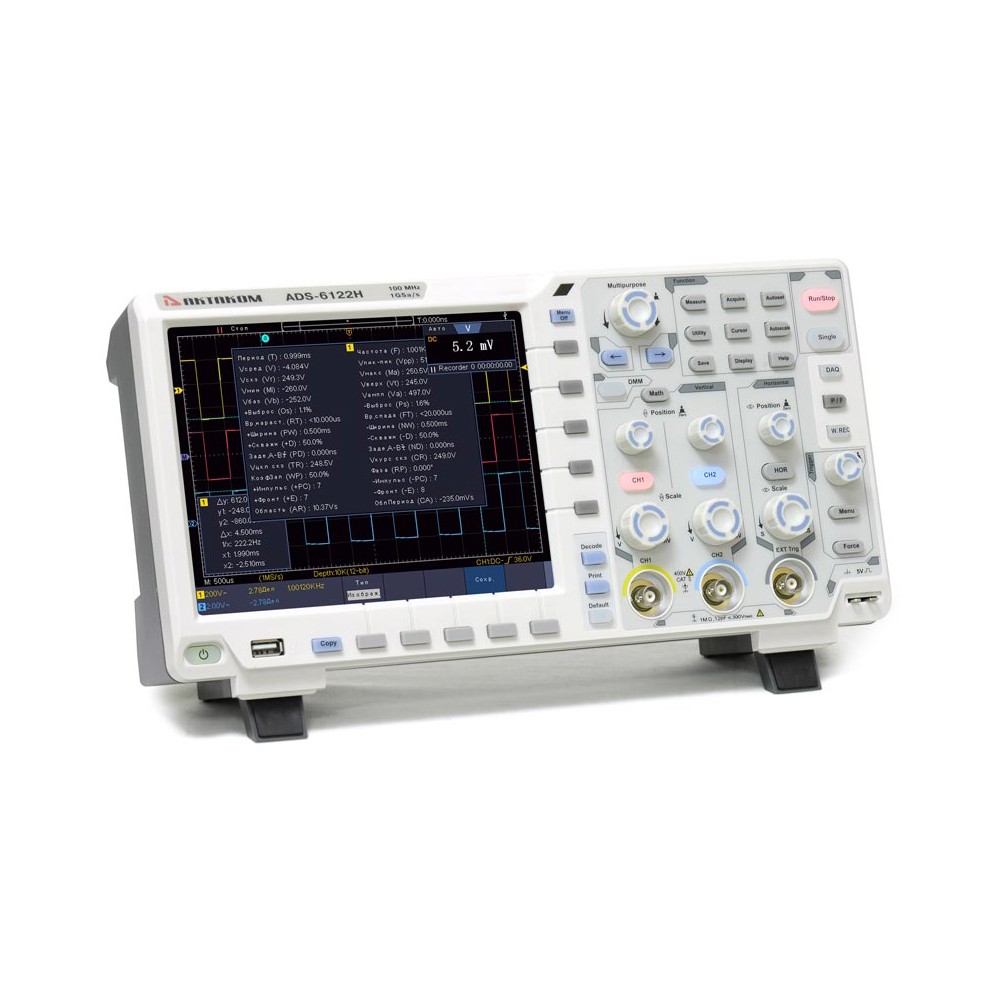

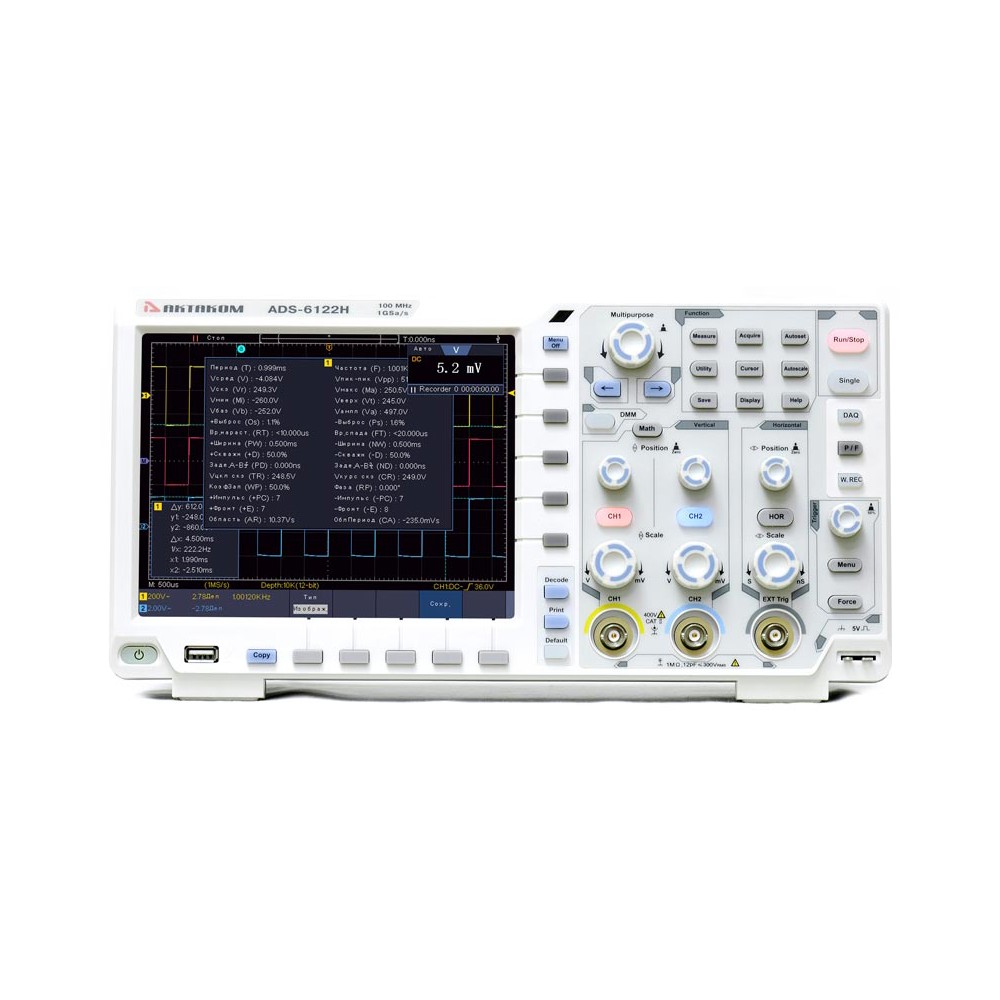

Цифровой осциллограф АКТАКОМ ADS-6142HD представляют собой уникальный прибор, сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.
В одном корпусе сконфигурированы цифровой осциллограф и цифровой мультиметр.

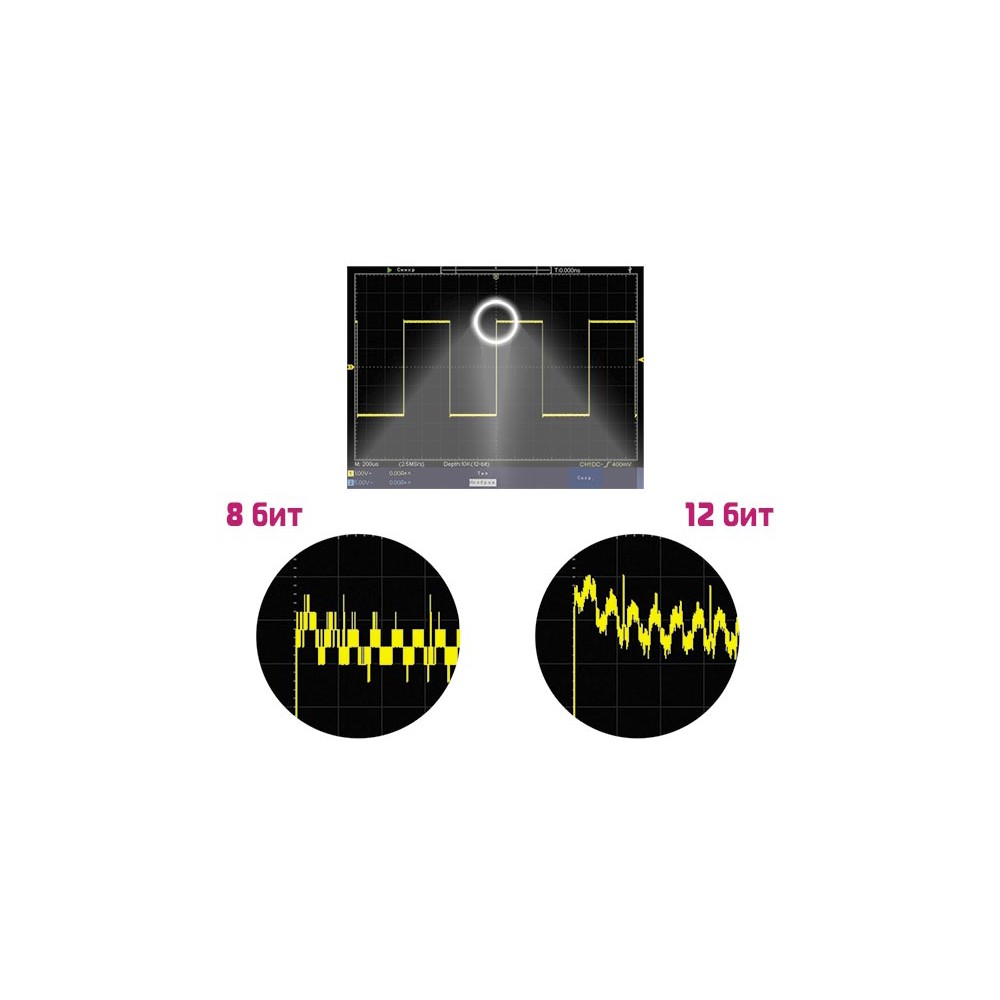

Настоящей изюминкой прибора является 14-разрядный АЦП, что позволяет анализировать даже зашумленные сигналы с повышенной точностью.
2 канала. Полоса пропускания - 100 МГц. Макс. частота дискретизации - 1 Гвыб/с. Разрешение АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 75 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 1 нс/дел - 1000 с/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерения. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Цифровой мультиметр. БПФ . Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN. Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

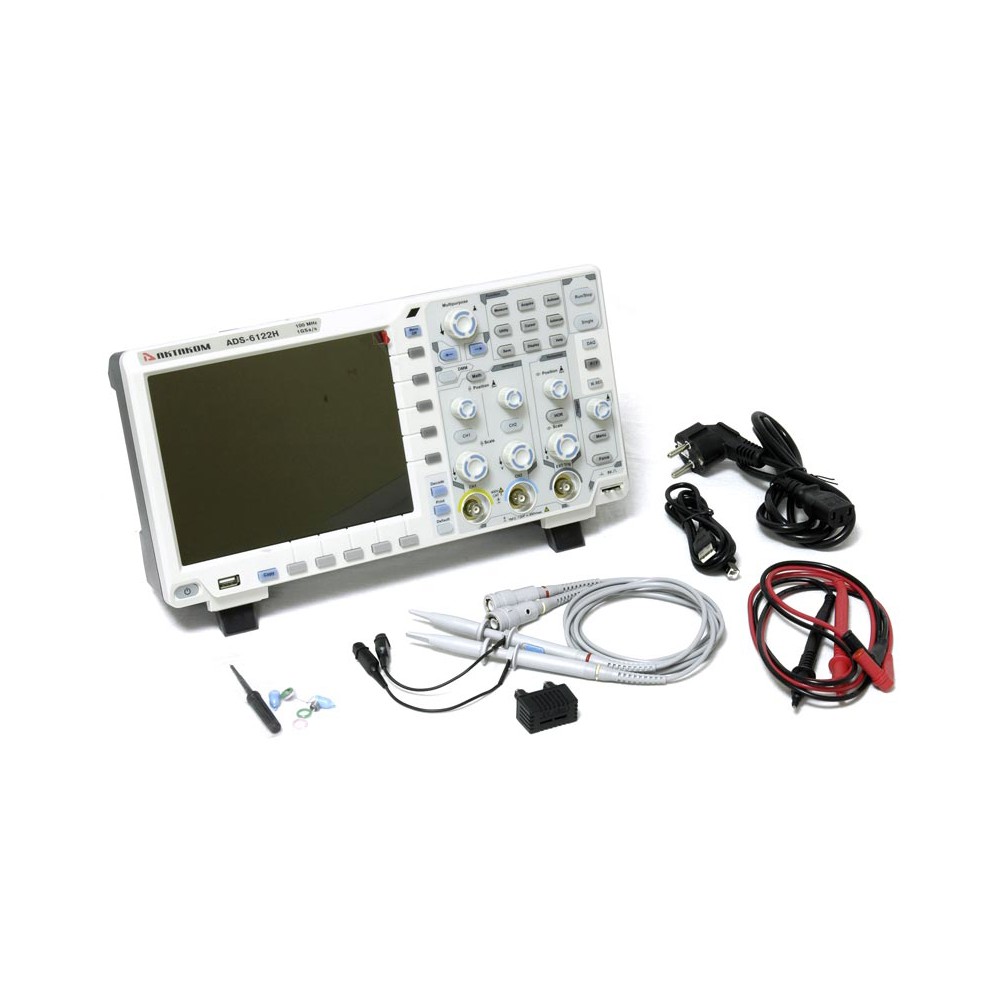

Стандартная комплектация
- осциллограф цифровой
- осциллографические щупы с переключателем 1X/10X – 2 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- эксплуатационный документ
- комплект для подстройки пробников
- измерительные щупы для мультиметра - 2 шт
- внешний модуль для измерения емкости
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 100 МГц (8/12 бит) 25 МГц (14 бит) | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 75 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2% | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | Режим АЦП | 8, 12 и 14 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) 8 бит, 12 бит | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 бит) не нормируется (в режиме 14 бит) | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
| Математические операции | +, -, *, /, БПФ (6 окон) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
