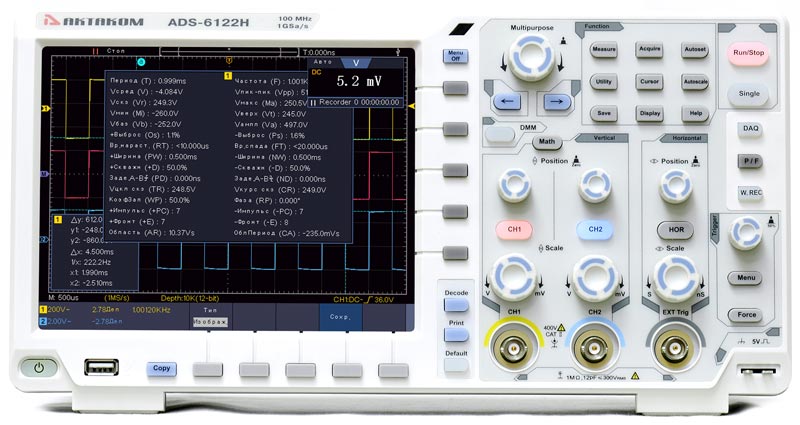

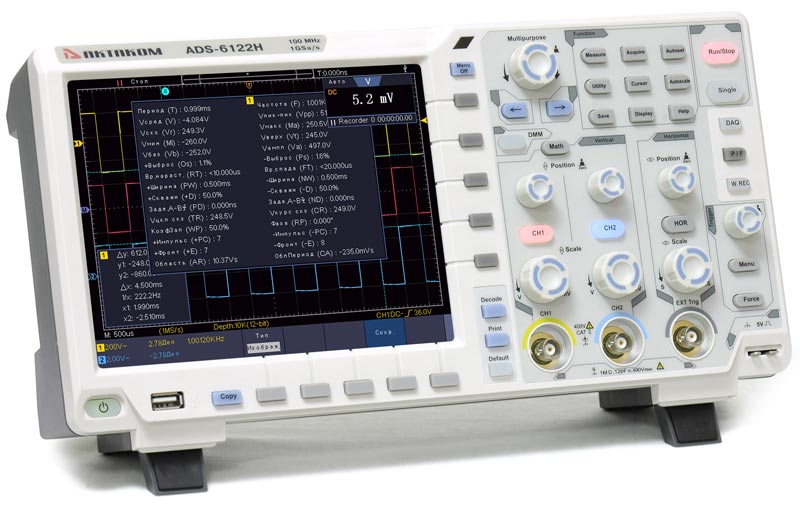

ADS-6222H Осциллограф цифровой (14 бит)

2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8/12/14 бит. Макс. память - 40 М точек. Скорость захвата 75 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 1 нс/дел - 1000 нс/дел . Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерения. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I²C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. - БПФ . Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN, VGA (опция), WiFi (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600 (сенсорный IPS 1024 x 768). Вес: 2,6 кг. Размеры: 340 x 177 x 95 мм.

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12 или 14-ти разрядный АЦП.

Технические характеристики

Характеристика		Значение
Полоса пропускания		200 МГц (8 бит) 150 МГц (12 бит) 25 МГц (14 бит)
Количество каналов		2 + внешний запуск
Скорость захвата осциллограмм		75000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)	1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2%
	Учет ослабления пробников	0.001X - 1000X, шаг 1-2-5
	Максимальное входное напряжение	1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	40 М точек
	Коэффициент развертки	1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
	Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
	Погрешность времени выборки и времени задержки	±1 ppm
Параметры вертикальной системы	Режим АЦП	8, 12 и 14 бит
	Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
	Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 500 мВ/дел) ±250 В (1 В/дел ~ 10 В/дел)
	Макс. полоса пропускания для аналогового периодического сигнала	200 МГц
	Низкочастотный предел	≥5 Гц (на входе, закрытый вход, -3dB)
	Время нарастания	≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное) ≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное) ≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное)
	Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)	±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит) не нормируется (в режиме 14 бит)
	Погрешность коэф. усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения	Курсорные	ΔV и ΔT между курсорами, авто
	Автоматические	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
	Математические операции	+, -, *, /, БПФ (6 окон)
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN (опция)

Система запуска

Характеристики		Значене
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция)
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5)
Чувствительность уровня запуска	±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст. значения) (EXT) ±(50 мВ + 6% уст. значения) (EXT/5)
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, =
	диапазон установок		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по окну	Фронт		нарастающий, спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по N фронту	Тип фронта		нарастающий, спадающий
	Время		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
	Номер фронта		1 ~ 128
Скорость нарастания	Скорость сигнала		положительная или отрицательная полярность: >, <, =
	Условие запуска		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
	Выбор линии		1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие		AND, OR, XNOR, XOR
	Условие задержки		H, L, X, нарастающий фронт, спадающий фронт
	Выход		запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)	Фронт		нарастающий, спадающий
	Установка времени		2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
RS-232 запуск	Полярность		положительная, инвентированая
	Условие запуска		Start, Error, Check Error, Data
	Скорость		стандартная, пользовательская (0 - 10000000)
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска		Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса		7 бит, 8 бит, 10 бит
	Диапазон		0 - 127, 0 - 255, 0 - 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		30 нс ~ 10 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X

Генератор сигналов (Опция)

Количество каналов	2
Максимальная частота генерации	25 МГц
Частота дискретизации	125 Мвыб/с
Вертикальное разрешение	14 бит
Амплитуда сигнала	10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала	8 К
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы	Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр (Опция)

Разрешение дисплея	3 3/4 разрядов (4000 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения	Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В
Измерение переменного напряжения	Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Сопротивление	Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап. 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость	Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.)
Тест диодов	0 В ~ 1.5 В
Неразрывность цепи	<50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея	диагональ 8”, ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Послесвечение	1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Сенсорный дисплей	опция
IPS дисплей	опция (1024 х 768 точек)

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

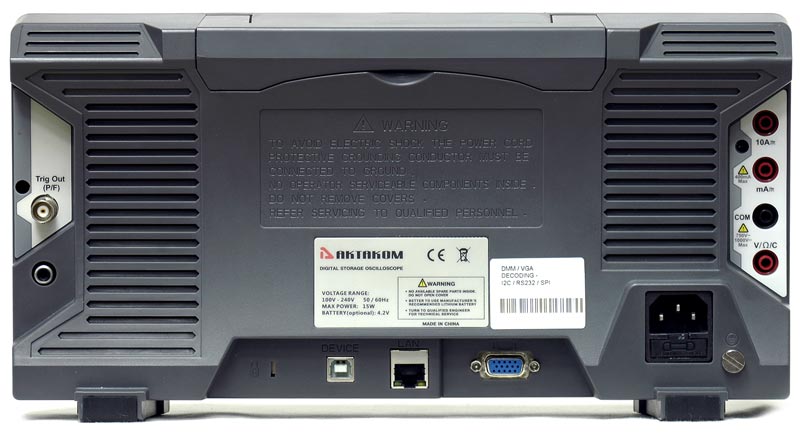

Интерфейс

Для связи с ПК	USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)	VGA
WiFi	опция

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	2 A, T тип, 250 В

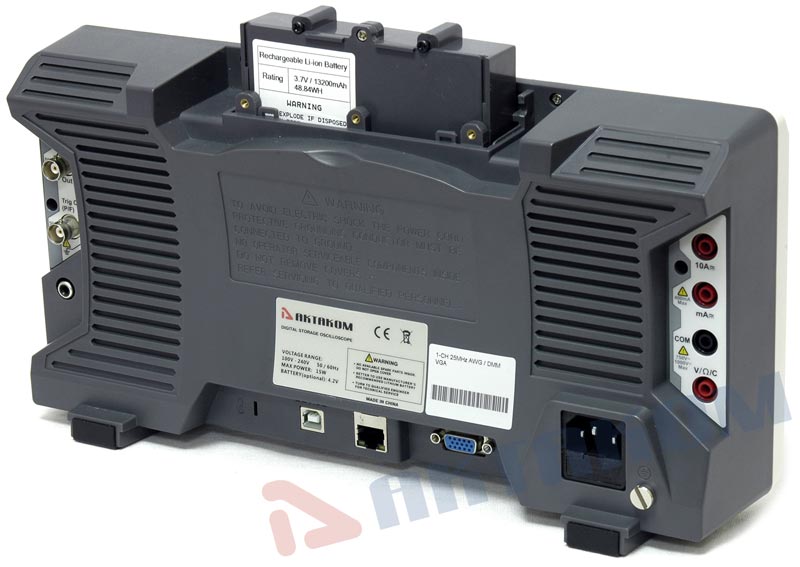

Батарейное питание (опция)	3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры	340 мм × 177 мм × 95 мм (Д*В*Г)
Вес	Около 2.6 кг

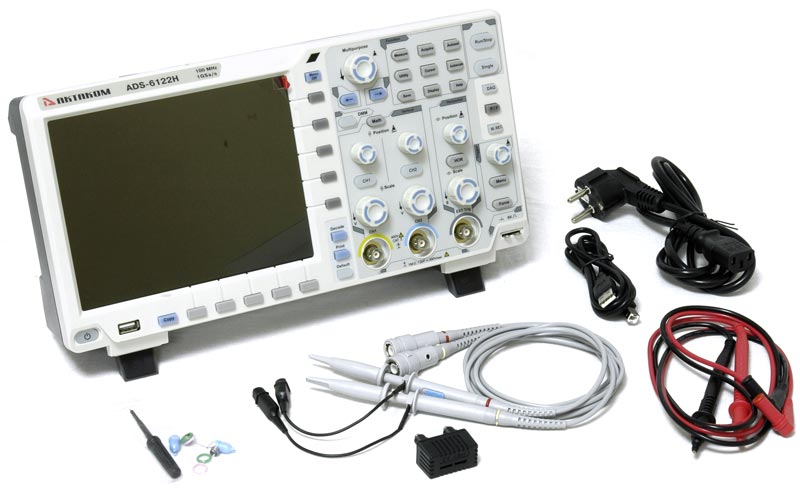

Стандартная комплектация

• осциллограф цифровой
• осциллографические щупы с переключателем 1X/10X – 2 шт.
• сетевой кабель
• USB кабель для подключения к ПК
• руководство по эксплуатации (краткая инструкция)
• комплект для подстройки пробников
• измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
• внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
• кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2

Дополнительная комплектация

• ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
• ADS-6000FG52 Опция встроенного генератора (2 канала, 50 МГц) - только для складских моделей
• ADS-6000DMM Опция встроенного мультиметра
• ADS-6000DEC Опция декодирования I2C/SPI/RS232
• ADS-6000CAN Опция декодирования CAN
• ADS-6000VGA Опция VGA выход
• ADS-6000TDS Опция сенсорного дисплея
• XDS батарея Батарея для осциллографа
• SDS bag Сумка для переноски
• Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
