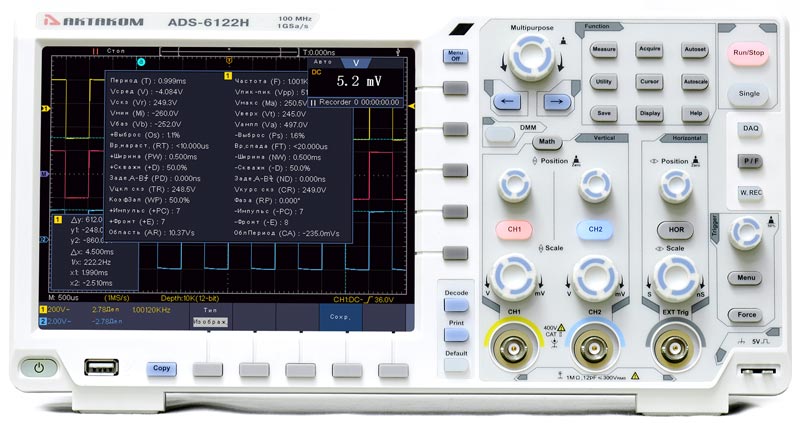

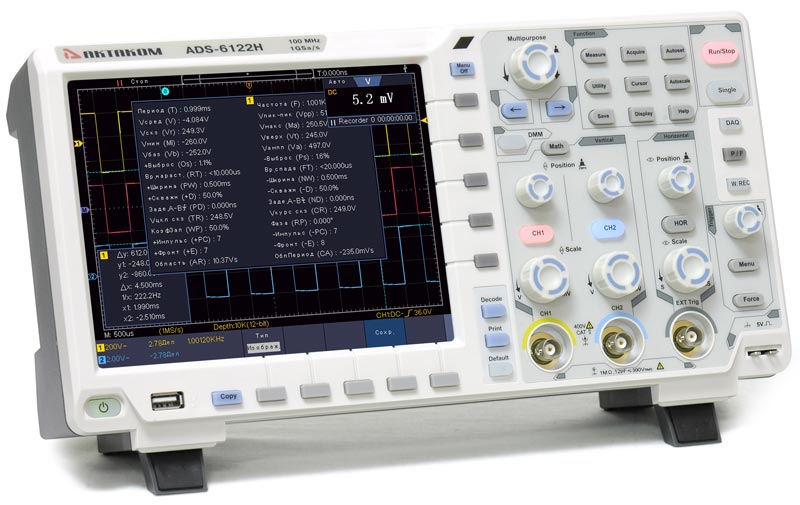

ADS-6322 Осциллограф цифровой

  • 124 296 руб.

- +
  • Производитель: Aktakom
  • Модель: ADS-6322
  • Наличие: 1
  • Готов к отгрузке: 02 апреля 2024
2 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2,5 Гвыб/с. АЦП 8 бит. Максимальная память - 40 М точек. Скорость захвата 75000 осц/с. Верт. отклонение 1 мВ/дел - 10 В/дел. Горизонтальная развертка 1 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерения. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. - БПФ. Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN, VGA (опция), WiFi (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600 (сенсорный IPS 1024 x 768). Вес: 2,6 кг. Размеры: 340 x 177 x 95 мм.

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Настоящей изюминкой серии являются модели с индексом "-H", в которых устанавливается 12-ти разрядный АЦП.

Технические характеристики


Характеристика
Значение
Полоса пропускания 300 МГц
Количество каналов 2 + внешний запуск
Скорость захвата осциллограмм 75 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 2,5 Гвыб/сек - 1 канал включен
1,25 Гвыб/сек -2 канала включено
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ, 50 Ом±2%
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 MΩ: ≤300 Вскз
50 Ω: ≤5 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 500 мВ/дел)
±250 В (1 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 300 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤1,17 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3% (для коэффициента отклонения 1 мВ/дел)
±2% (для коэффициента отклонения 2 мВ/дел)
±2% (для коэффициента отклонения >2 мВ/дел)
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Математические операции +, -, *, /, БПФ (6 окон)
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска
Фронт, однократный запуск
Декодирование сигналов последовательных шин
I²C, SPI, RS-232, CAN (опция)

Система запуска

Характеристики Значене
Тип запуска
Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

I²C, SPI, RS-232, CAN (опция)
Режим запуска
Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана (внутр. запуск)
±2 В (EXT)
±10 В (EXT/5)
Чувствительность уровня запуска ±0.3 деления (внутр. запуск)
±(10 мВ + 6% уст.значения) (EXT)
±(50 мВ + 6% уст.значения) (EXT/5)
Запуск по фронту
нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну
Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна
30 нс ~ 10 с
Запуск по N фронту
Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания
Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Выбор линии
1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход
запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск
Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X

Генератор сигналов (Опция)

Количество каналов
2
Максимальная частота генерации
25 МГц
или 50 МГц (только для складских моделей)
Частота дискретизации
125 Мвыб/с для моделей с макс.частотой 25 МГц
250 Мвыб/с для моделей с макс.частотой 50 МГц (только для складских моделей)
Вертикальное разрешение
14 бит
Амплитуда сигнала
10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала
8 К
Стандартные формы
Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы

Цифровой мультиметр (Опция)

Разрешение дисплея
3 3/4 разрядов (4000 отсчетов)
Входной импеданс
10 МОм
Измерение постоянного напряжения
Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление
Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап. 400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов
0 В ~ 1.5 В
Неразрывность цепи
<50 Ом (±30 Ом) звуковой сигнал

Дисплей

Тип дисплея диагональ 8”, ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.
Сенсорный дисплей
опция
IPS дисплей
опция (1024 х 768 точек)

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц

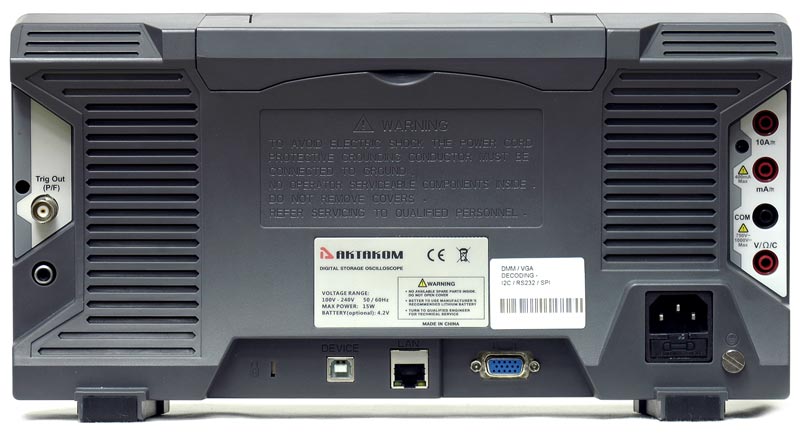

Интерфейс

Для связи с ПК USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)
VGA
WiFi
опция

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <24 Вт
предохранитель 2 A, T тип, 250 В

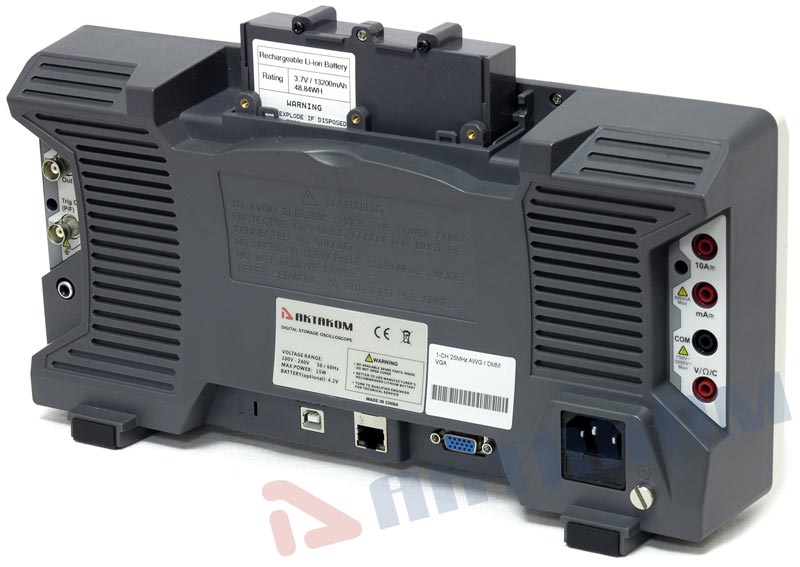

Батарейное питание (опция)
3,7 В ; 13200 мАч

Массо-габаритные параметры

Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
Вес Около 2.6 кг

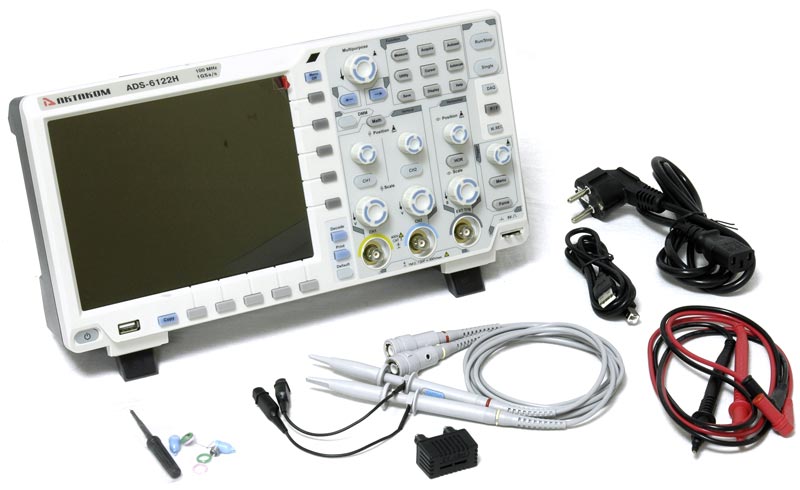

Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы с переключателем 1X/10X – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • комплект для подстройки пробников
  • измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
  • внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
  • кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2, ADS-6000FG52

Дополнительная комплектация

  • ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
  • ADS-6000FG52 Опция встроенного генератора (2 канала, 50 МГц) - только для складских моделей
  • ADS-6000DMM Опция встроенного мультиметра
  • ADS-6000DEC Опция декодирования I2C/SPI/RS232
  • ADS-6000CAN Опция декодирования CAN
  • ADS-6000VGA Опция VGA выход
  • ADS-6000TDS Опция сенсорного дисплея
  • XDS батарея Батарея для осциллографа
  • SDS bag Сумка для переноски
  • Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 2500
Полоса пропускания, МГц 300
Тип осциллографа Цифровой
Число каналов 2
