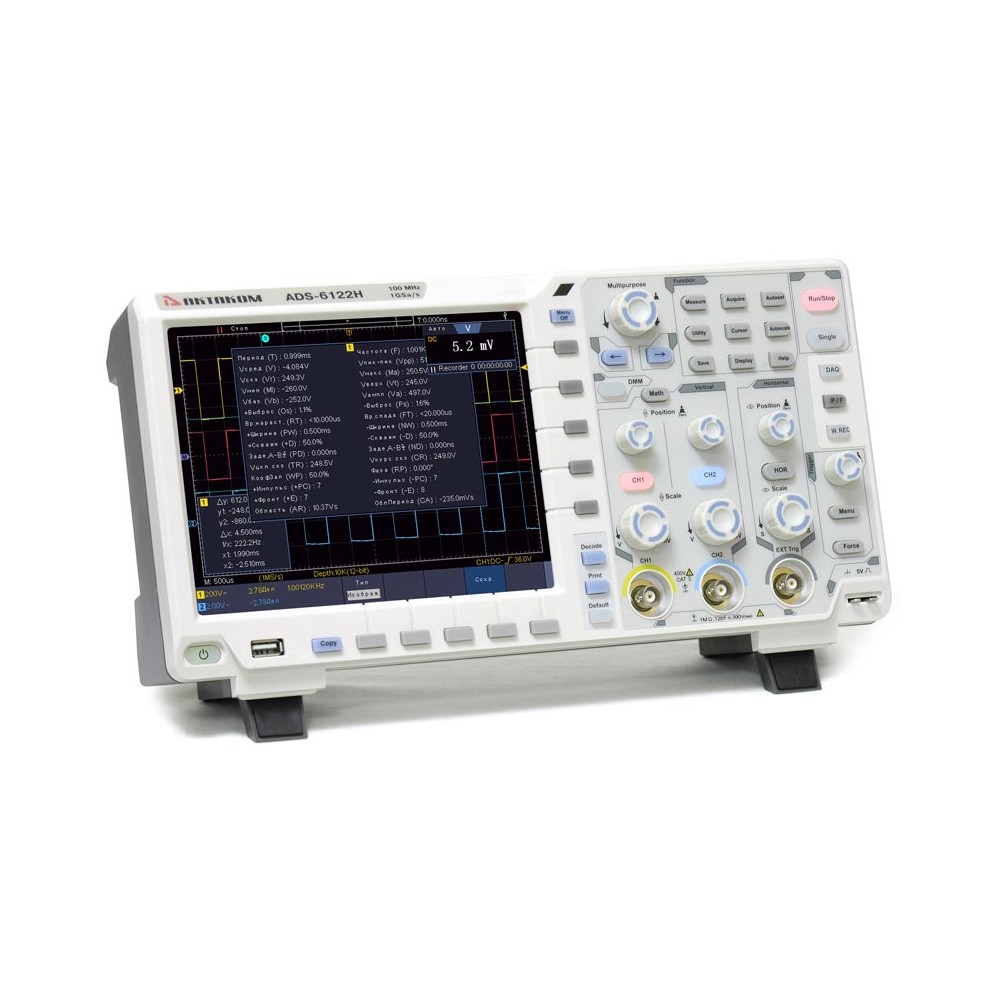

Осциллограф цифровой ADS-6322 с опциями ADS-6000DMM, ADS-6000DEC, ADS-6000CAN Актаком ADS-6322MDC
157 990 руб.
Последняя цена (на момент наличия)
- Производитель: Актаком
- Модель: ADS-6322MDC
- Наличие: Нет в наличии
Осциллограф цифровой АКТАКОМ ADS-6322MDC является сочетанием непревзойденной функциональности и отличных технических характеристик при доступной цене.
В одном корпусе могут сочетаться несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр.
Система запуска цифрового осциллографа ADS-6322MDC расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи осциллограф ADS-6222MDC можно использовать для работы в "полевых" условиях.
2 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2,5 Гвыб/с. АЦП 8 бит. Макс. память - 40 М точек. Скорость захвата 75 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел. Гор. развертка 1 нс/дел - 1000 нс/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерения. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS232, CAN. Цифровой мультиметр. БПФ. Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN. Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.
Стандартная комплектация
- осциллограф цифровой
- осциллографические щупы с переключателем 1X/10X – 2 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- эксплуатационный документ
- комплект для подстройки пробников
- измерительные щупы для мультиметра - 2 шт
- внешний модуль для измерения емкости
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 300 МГц | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 75 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 2,5 Гвыб/сек - 1 канал включен 1,25 Гвыб/сек -2 канала включено | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2% | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 500 мВ/дел) ±250 В (1 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤1,17 нс (типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел) ±2% (для коэффициента отклонения 2 мВ/дел) ±2% (для коэффициента отклонения >2 мВ/дел) | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
| Математические операции | +, -, *, /, БПФ (6 окон) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN | |
