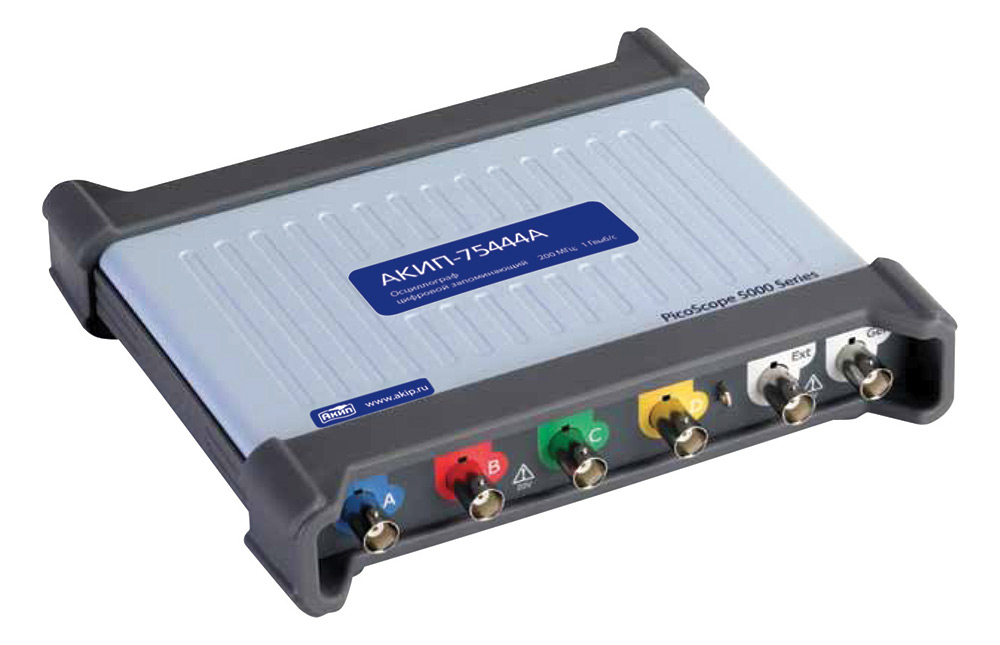

Цифровые запоминающие USB-осциллографы АКИП-75242A

  • Цена - по запросу

Видеоматериалы:

Краткие характеристики:

  • «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
    • Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
      • Осциллограф: 2/4 канала
        • Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
          • Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
            • Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
              • Максимальный объем памяти до 512 МБ (в зависимости от модели)
                • Автоизмерения (26 параметров); курсорные измерения (ΔU; ΔT)
                  • Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
                    • Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ (модели с индексом B)
                      • Допусковый контроль (тест по маске)
                        • Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
                          • Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
                            • Цифровые фильтры, математика
                              • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
                                • Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
                                  • Гарантия 5 лет, масса 900 г
                                    • Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
                                      Характеристики Параметры АКИП-75242A,
                                      АКИП-75242B,
                                      АКИП-75442A,
                                      АКИП-75442B
                                      АКИП-75243A,
                                      АКИП-75243B,
                                      АКИП-75443A,
                                      АКИП-75443B
                                      АКИП-75244A,
                                      АКИП-75244B,
                                      АКИП-75444A,
                                      АКИП-75444B
                                      Канал
                                      вертикального
                                      отклонения
                                      Число входных каналов 2 канала - АКИП-75242A/B; АКИП-75243A/B; АКИП-75244A/B
                                      4 канала* - АКИП-75442A/B; АКИП-75443A/B; АКИП-75444A/B
                                      Полоса пропускания (-3 дБ) 0…60 МГц (все режимы) АЦП 8…15 бит: 0…100 МГц
                                      АЦП 16 бит: 60 МГц
                                      АЦП 8…15 бит: 0…200 МГц
                                      АЦП 16 бит: 60 МГц
                                      Ограничение полосы пропуск. 20 МГц
                                      Коэф. отклонения (Коткл.) 20 мВ/дел…4 В/дел
                                      Вид входа открытый, закрытый
                                      Погрешность установки Коткл.
                                      ±50 мВ … ±20 В
                                      ±10 мВ … ±20 мВ
                                        ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы
                                      Все режимы: ± 5 % от полной шкалы
                                      Время нарастания, не более 5,8 нс АЦП 8…15 бит: 3,5 нс
                                      АЦП 16 бит: 5,8 нс
                                      АЦП 8…15 бит: 1,75 нс
                                      АЦП 16 бит: 5,8 нс
                                      Входное сопротивление 1 МОм ± 1% / 13 пФ±1 пФ
                                      Входное напряжение ± 10 мВ … ± 20 В (11 диапазонов)
                                      Постоянное смещение ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ)
                                      ±2,5 В (диапазоны: 500 мВ, 1, 2 В)
                                      ±20 В (диапазоны: 5, 10, 20 В)
                                      Защита от перенапряжения ± 100 В (DC + ACпик)
                                      Канал
                                      горизонтального
                                      отклонения
                                      Коэф. развертки (Кразв.) 2 нс…1000 с/дел 1 нс…1000 с/дел 500 пс…1000 с/дел
                                      Погрешность установки Кразв. ± 50 ppm (± 0,005 %) ± 2 ppm (± 0,0002 %)
                                      Режимы работы Основной, ZOOM окно, X-Y
                                      Джиттер синхронизации, скз ≤ 3 пс
                                      Синхронизация Источники синхросигнала Любой из 4-х каналов, внешняя синхронизация
                                      Условия запуска развертки Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый
                                      Режим запуска Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память)
                                      Вход внеш. синхронизации 60 МГц 100 МГц 200 МГц
                                      1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик)
                                      Аналого-
                                      цифровое
                                      преобразование
                                      Разрешение по вертикали 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо
                                      Программное увеличение разрешения (ERES) + 4 бита
                                      Частота дискретизации
                                      (однократный сигнал)
                                        8 бит 12 бит 14 бит 15 бит 16 бит
                                      1 канал
                                      2 канала
                                      3 канала
                                      4 канала
                                      1 ГГц
                                      500 МГц
                                      250 МГц
                                      250 МГц
                                      500 МГц
                                      250 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      125 МГц
                                      -
                                      -
                                      62,5 МГц
                                      -
                                      -
                                      -
                                      Эквивалентная частота дискретизации 2,5 ГГц 5 ГГц 10 ГГц
                                      Длина памяти (при объедении)/ модели с индексом A 8 бит: 16 МБ
                                      ≥ 12 бит: 8 МБ
                                      8 бит: 64 МБ
                                      ≥ 12 бит: 32 МБ
                                      8 бит: 256 МБ
                                      ≥ 12 бит: 128 МБ
                                      Длина памяти (при объедении)/ модели с индексом B 8 бит: 32 МБ
                                      ≥ 12 бит: 16 МБ
                                      8 бит: 128 МБ
                                      ≥ 12 бит: 64 МБ
                                      8 бит: 512 МБ
                                      ≥ 12 бит: 256 МБ
                                      Сегментированная память 10000 сегментов 10000 сегментов 10000 сегментов
                                      Интерполяция Линейная, Sin (X) / х
                                      Режимы сбора данных Выборка, послесвеч., цифровой самописец (100 МБ)
                                      Курсорные измерения Функции ΔU; ΔT; 1/ΔT
                                      Автоматические
                                      измерения
                                      По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
                                      По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
                                      Статистика Минимум, максимум, СКО
                                      Анализатор
                                      спектра
                                      Диапазон входных частот 0…60 МГц 0…100 МГц 0…200 МГц
                                      Индикация спектрограммы Амплитуда, удержание пика, среднее значение
                                      Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
                                      Глубина БПФ 128…1048576 точек
                                      Функциональный генератор Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC)
                                      Диапазон частот 0,03 Гц … 20 МГц
                                      Погрешность уст. частоты ± 50 ppm (± 0,005 %) ± 2 ppm (± 0,0002 %)
                                      Выходной уровень ±2 В; погрешность 1%, на нагрузке 50 Ом
                                      ГКЧ Прямой/обратный ход
                                      Генератор
                                      сигналов
                                      произвольной
                                      формы (модели с индексом B)
                                      Частота дискретизации 200 МГц
                                      Длина памяти СПФ 16 кБ 32 кБ 48 кБ
                                      Стандартные вых. сигналы Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)
                                      Разрешение ЦАП 14 бит
                                      Время нарастания/спада < 10 нс
                                      Калибратор Выход калибратора пробников Меандр 1 кГц, 3 Впик-пик, 600 Ом
                                      Декодирование Формат последов. данных CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
                                      Допусковый контроль Статистика (Годен/Не годен) В допуске, не в допуске, общее кол-во тестов
                                      Общие данные Источник питания Два USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В)
                                      Адаптер питания поставляется только для 4-х канальных моделей.*
                                      Энергопотребление 1 А (2 канала) от 2-х USB портов при использовании Y-USB кабеля.
                                      1,5 А/ 5 В (4 канала) при использовании AC/DC адаптера
                                      Интерфейс USB 2.0
                                      Рабочие условия Температура: 0°…50°C; Влажность: 5…80%
                                      Габаритные размеры 190 × 170 × 40 мм
                                      Масса 0,5 кг
                                      Комплект поставки кабель Y-USB (1), адаптер питания для моделей с 4 кан.(1), ПО на CD-диске (1),  руководство по эксплуатации на CD-диске (1), пробники (2/4);

                                      Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-75242A, АКИП-75442A, АКИП-75242B, АКИП-75442B, АКИП-75243A, АКИП-75443A, АКИП-75243B, АКИП-75443B, АКИП-75244A, АКИП-75444A, АКИП-75244B, АКИП-75444B

                                      Линейка компактных USB-осциллографов для портативного применения пополнилась новой серией АКИП-75000, имеющей уникальную возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит и режимом программного увеличения разрешения (ERes) до 20 бит.

                                      Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2/4) и набором режимов. Модели с индексом «В», помимо встроенного функционального генератора имеют возможность формирования сигналов произвольной формы (СПФ).

                                      Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±100 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ.

                                      АЦП в новой серии представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-х кан моделей USB-осциллографов число ядер дискретизации составляет -8, для 2-х канальных моделей – 4. Это позволило в осциллографах АКИП-75000 реализовать инновационную технологию объединения нескольких ядер АЦП последовательно или параллельно для увеличения частоты дискретизации или реального разрешения по вертикали (соответственно – см. рис.).

                                      Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при последовательном объединении ядер АЦП обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит.

                                      С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц. При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).

                                      Питание осциллографов осуществляется от сетевого адаптера с возможностью организации электропитания от ПК (ноутбука) с помощью интерфейсного кабеля USB, имеющего два параллельных входа (Y-образный тип). В комплект поставки входит: ПО, необходимые принадлежности и осциллографические пробники по числу каналов.

                                      Новинки с модернизированным наименованием моделей АКИП-75000 являются продолжением широко модельного ряда ранее выпущенных USB-осциллографов АКИП-4106…4124.

                                      Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-75242A, АКИП-75442A, АКИП-75242B, АКИП-75442B, АКИП-75243A, АКИП-75443A, АКИП-75243B, АКИП-75443B, АКИП-75244A, АКИП-75444A, АКИП-75244B, АКИП-75444B
