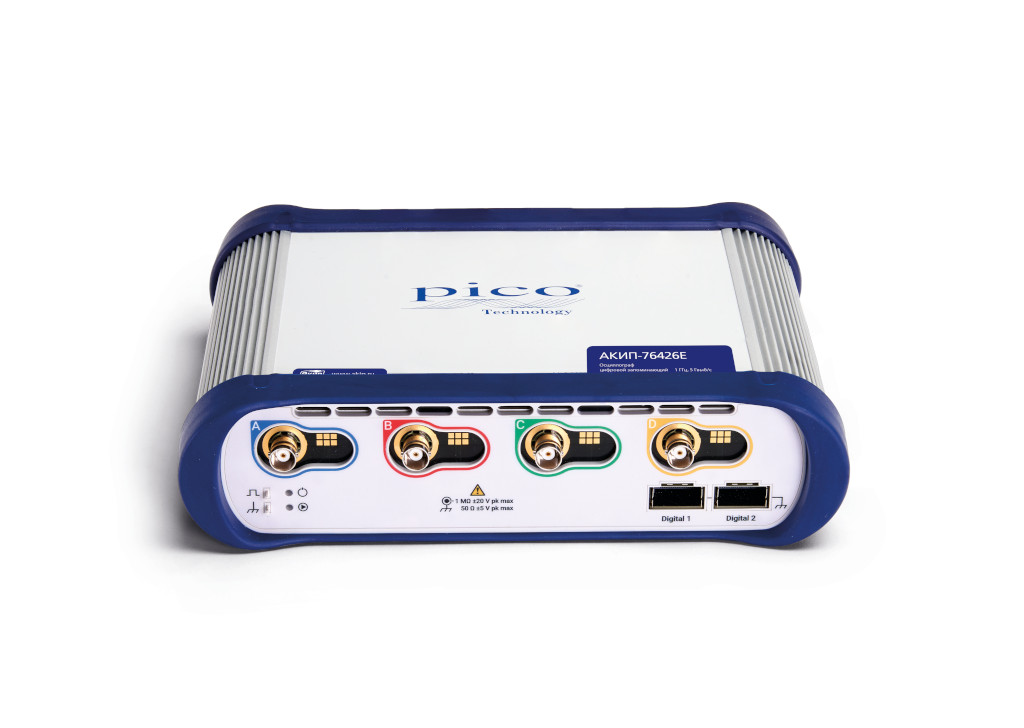

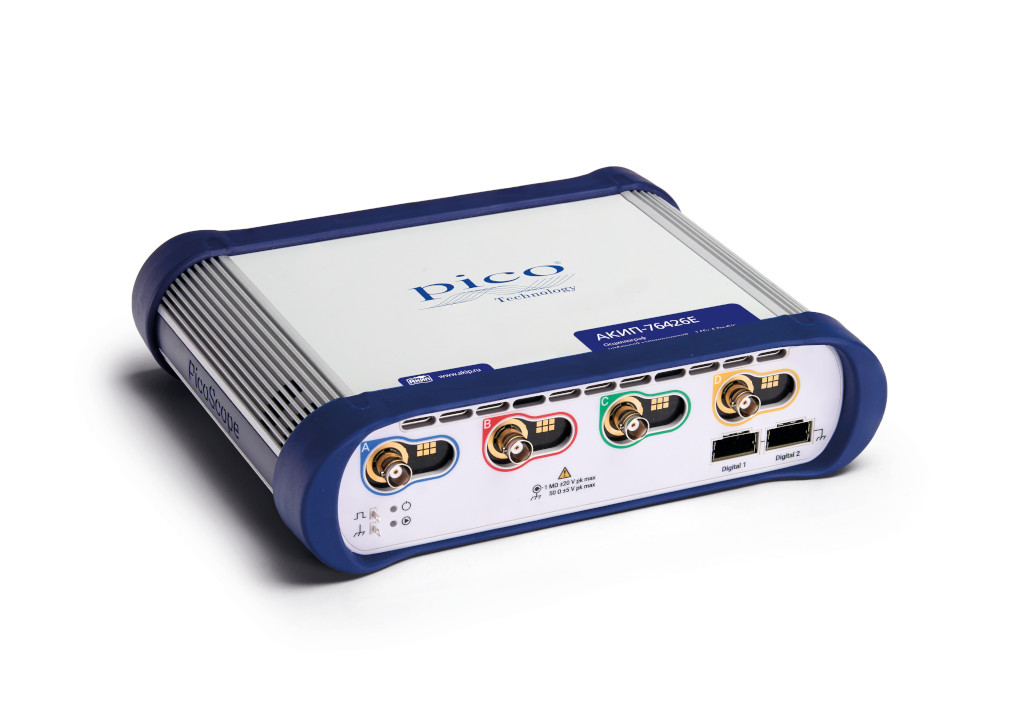

USB-осциллограф АКИП-76405E

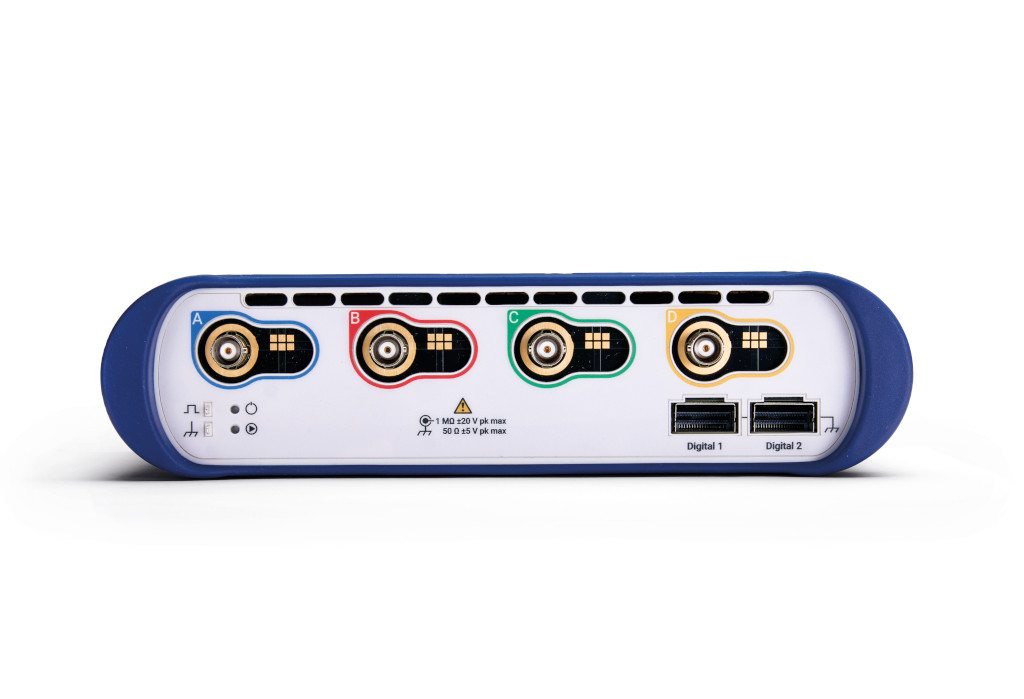

Осциллографы серии АКИП-76000E имеют аппаратную подготовку для использования логического пробника (2 слота для функции MSO), модернизированный корпус с инновационными входами BNC (c контактной площадкой для поддержки опциональных аксессуаров).

В старших моделях АКИП-76426E и АКИП-76425E разрядность АЦП перестраиваемая - 8/ 10/ 12 бит, для АКИП-76406E и АКИП-76405E вертикальное разрешение составляет 8 бит.

Лучшие в своем классе полоса пропускания, частота дискретизации и глубина памяти

Время захвата при максимальной частоте дискретизации: 200 мс при 5 ГГц.

Благодаря аналоговой полосе пропускания до 1 ГГц, и частоте дискретизации в реальном времени 5 ГГц, USB-осциллограф может отображать однократные импульсы с временным разрешением 200 пс.

Осциллографы серии АКИП-76000E предоставляют самую глубокую память захвата, доступную в стандартной комплектации в сравнении с любым другим осциллографом - всего до 4 ГВыб. Эта сверхглубокая память позволяет осциллографу захватывать осциллограммы длительностью 200 мс при максимальной частоте дискретизации 5 ГГц. А при использовании PicoSDK, выделив всю память осциллографа для одной осциллограммы, можно поддерживать максимальную частоту дискретизации 5 ГГц для еще более длительной регистрации до невероятных 800 мс.

Интерфейс SuperSpeed USB 3.0 и аппаратное ускорение обеспечивают плавность и отзывчивость отображения даже при длительной регистрации.

Модельный ряд

Технические характеристики

Ключевые особенности

• Функциональность «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор до 16 каналов (для цифровых каналов требуется опция MSO -TA369)
• Максимальная частота дискретизации: 5 ГГц
• Максимальный объем памяти: от 2 ГБ до 4 ГБ (в зависимости от модели и режима АЦП)
• Скорость обновления экрана до 300000 осциллограмм в секунду
• Доступен захват формы сигнала на интервале 200 мс с максимальной дискретизацией
• Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
• Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц
• Функциональный генератор: до 50 МГц/ 5 В п-п
• Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
• Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания
• Декодирование сигналов (более 20 протоколов): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
• Математика: 35 функций (4 оператора)
• Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)
• Программное обеспечение PicoScope, PicoLog® и PicoSDK® в комплекте
• Питание от сетевого адаптера ~230В (12В/ 7А)
• Интерфейс USB 3.0
• Гарантия 5 лет

Типичные приложения

Эти осциллографы с прикладным программным обеспечением PicoScope 6 идеально подходят для инженеров-разработчиков, работающих с высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой, а также для исследователей и ученых, работающих над многоканальными высокопроизводительными экспериментами в физических лабораториях, ускорителях частиц и подобных установках.

Интерфейс прикладного программирования (API) PicoScope 6000E обеспечивает программный доступ к полному набору расширенных функций оборудования и может быть использован для разработки разнообразных пользовательских и OEM-приложений.
