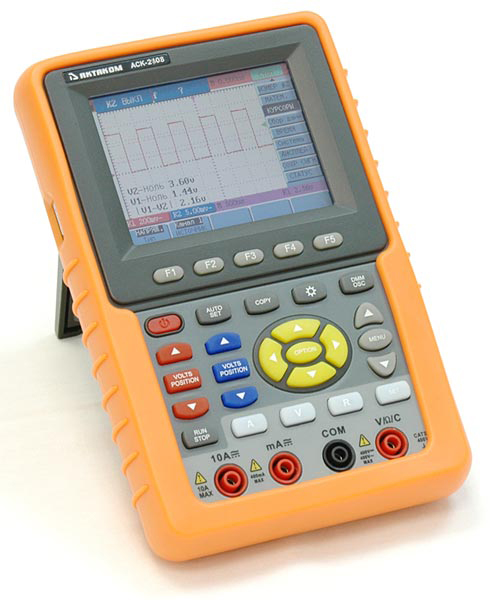

АСК-2108 Осциллограф цифровой ручной

  • 76 800 руб.

- +
  • Производитель: Aktakom
  • Модель: АСК-2108
  • Наличие: 2
  • Готов к отгрузке: 26 ноября 2024
Осциллограф - мультиметр, полоса 100 МГц, 2 канала, цветной ЖКИ, дискретизация 500Мвыб/с, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...100 с/дел., 20 автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки

  • 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→BDelay A→B
  • курсорные измерения
  • режим мультиметра
  • интерполяция sin(x)/x
  • хранение осциллограмм: 4 осциллограммы
  • цветной ЖКИ дисплей
  • возможность сохранения на USB-устройство
  • USB интерфейс для связи с ПК, программное обеспечение
  • автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

  • 2 канала
  • полоса пропускания 100 МГц
  • максимальная частота дискретизации 1 Гвыб/с
  • время нарастания 3,5 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит
  • погрешность ± 3%
  • входной импеданс 1 МОм ± 2%
  • максимальное входное напряжение 400 Впик
  • входы: АС, DC, GND
  • математические функции: суммирование, вычитание, умножение, деление, инверсия
  • режим X-Y
  • коэффициент развертки 2 нс/дел ... 100 с/дел
  • память 6 К на канал
  • режимы синхронизации: фронт, видео, поочередный
  • регулируемый гистерезис уровня запуска: 0,2...1 дел
  • пиковый детектор
  • функция усреднения (4...128)
  • функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
  • покадровый регистратор 3000 кадров
  • частотомер 6-ти разрядный, диапазон 2 Гц...100 МГц

в режиме мультиметра

Измеряемая величинаДиапазоныПогрешность
Постоянное напряжение

100 мкВ ... 400 В
400 В...1000 В

±(1% + 1 е.м.р.)
не нормируется
Переменное напряжение (40 Гц…400 Гц)1 мВ ... 400 В
400 В...750 В
±(1% + 3 е.м.р.)
не нормируется
Постоянный ток10 мкА ... 10А±(1% + 3 е.м.р.)
на диапазоне до 10 мкА
Переменный ток10 мкА ... 10 А

±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА

Сопротивление0,1 Ом ... 40 МОм

±(1% + 1 е.м.р.)

Емкость10 пФ ... 100 мкФ±(3% + 3 е.м.р.)
  • режим тестирования диодов
  • режим прозвонки цепи

Общие характеристики

  • Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
  • Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
  • Потребляемая мощность не более 6 Вт
  • Время работы от аккумулятора до 4 часов
  • Габаритные размеры 180x115x40 мм
  • Масса 0,645 кг
  • Габаритные размеры в упаковочной таре 290х145х420, вес 2,9 кг.

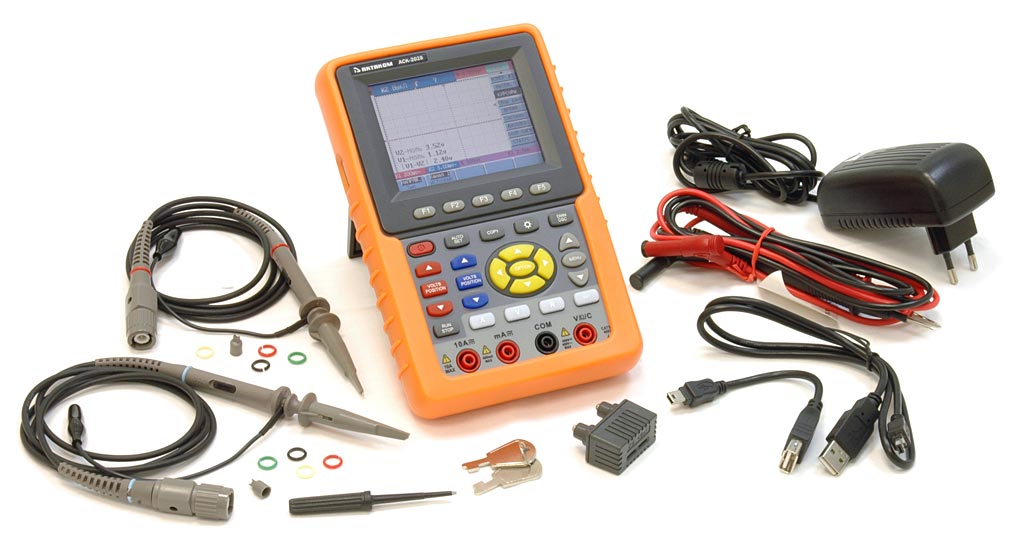

Стандартная комплектация

  • прибор
  • сетевой адаптер
  • осциллографические щупы – 2 шт.
  • измерительные щупы к мультиметру – 2 шт.
  • модуль расширения для измерения малых емкостей
  • USB кабель для подключения к ПК
  • USB-переходник для подсоединения USB-устройства
  • устройство для калибровки осциллографических пробников
  • руководство по эксплуатации
  • жесткий кейс для транспортировки
  • Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • сумка для переноски
  • Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 , PTL907-1 , PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3
  • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Кейс пластиковый герметичный 37-1
  • BNC кабель PTL922 , PTL923, PTL924 , PTL925, PTL927
  • Переходники BNC: PTL-2156 , PTL-2157, PTL-2158, PTL-2159, PTL-2162
  • Осциллографический пробник (Делитель 60 МГц) HP-9060 , (Делитель 100 МГц) HP-9100 , HP-9101R
  • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
  • Программное обеспечение
    • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
    • Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Осциллограф-мультиметр
Число каналов 2
