АСК-3102 1Т Двухканальный USB осциллограф - приставка + анализатор спектра

  • 65 622 руб.

- +
  • Производитель: Aktakom
  • Модель: АСК-3102 1Т
  • Наличие: 1
  • Готов к отгрузке: 26 ноября 2024

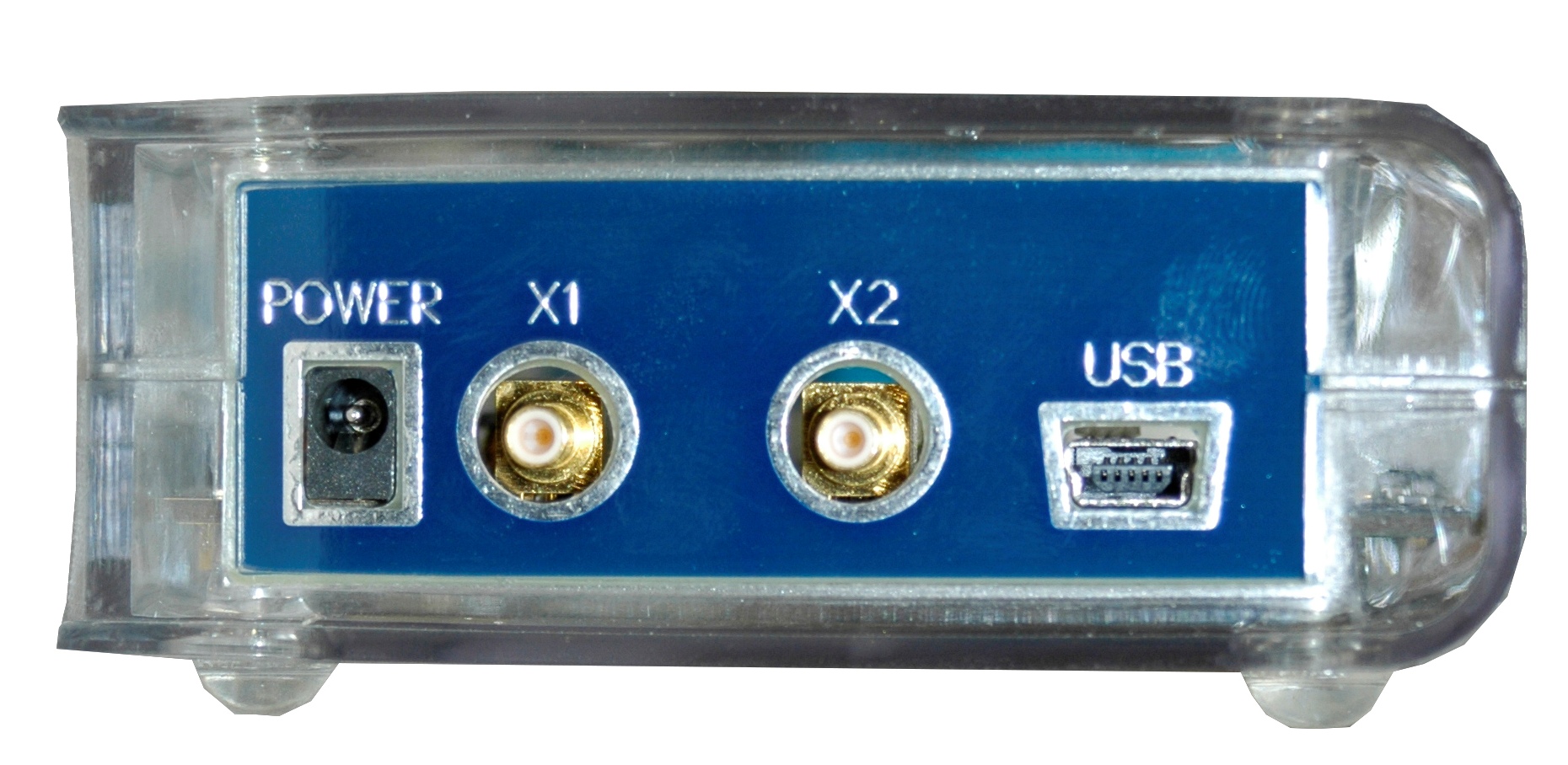

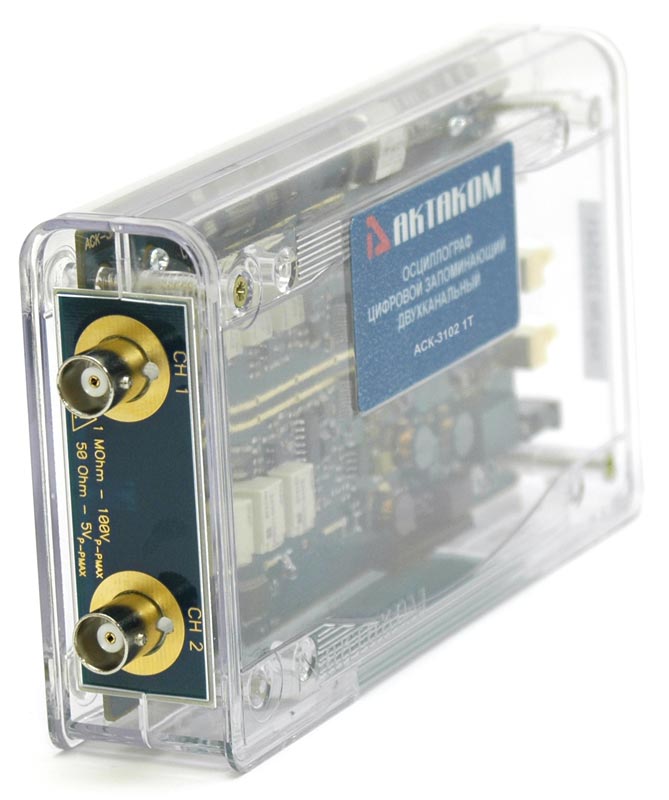

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

Особенности

  • 2 независимых канала с полосой пропускания до 100 МГц
  • буфер записи до 128 кБ на канал (определяется пользователем)
  • произвольно выбираемая длина предзаписи/послезаписи
  • высокая чувствительность (от 10 мВ/дел)
  • автоматическая настройка на входные сигналы
  • расширенные режимы синхронизации
  • большой выбор курсорных и автоматических измерений
  • статистические измерения и построение гистограмм
  • анализатор спектра (БПФ)
  • цифровой люминофор
  • аварийная сигнализация
  • подключение к ПК через USB 2.0
  • вх./вых. внешней синхронизации (совместимость - ТТЛ)

Технические характеристики USB осциллографа

  • частота дискретизации 10 ГГц (стробоскопический режим)
  • частота дискретизации 100 МГц (режим реального времени)
  • коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
  • разрешение 8 бит
  • частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
  • входное сопротивление 1 МОм или 50 Ом
  • максимальное входное напряжение: ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
  • минимальный период повторения синхронизирующего импульса 20 нс
  • минимальная длительность синхронизирующего импульса 10 нс
  • параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы): амплитуда - не менее
  • 20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс
  • диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
  • калибратор 1 кГц, 3 В от пика до пика
  • питание +5 В
  • масса 0,19кг
  • габаритные размеры 150x85x32 мм

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:

  • цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
  • цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
  • различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
  • аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
  • функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
  • автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
  • спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
  • статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
  • калькулятор формул;
  • редактор для эмуляции сигналов.

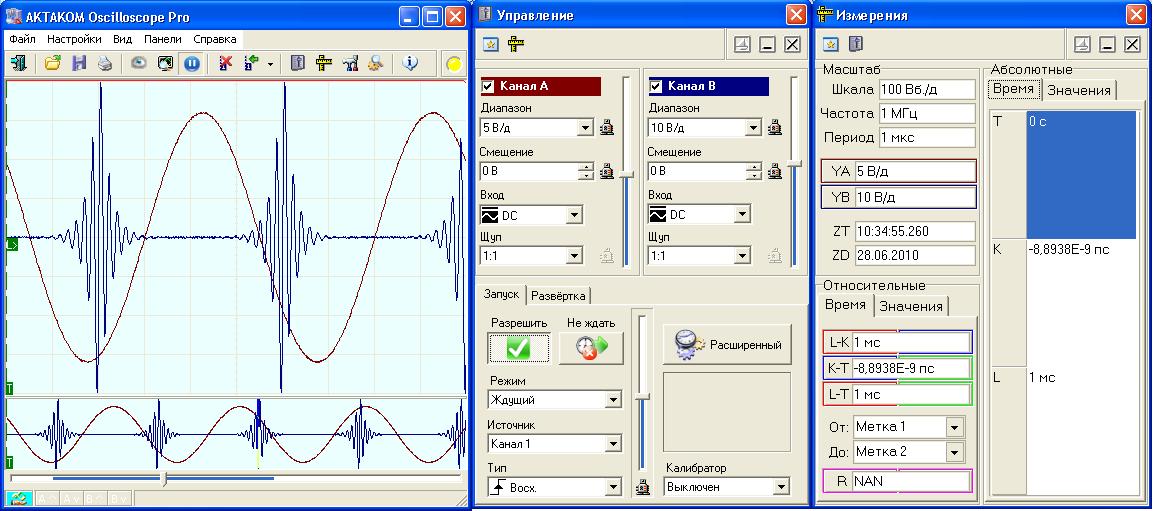

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Стандартная комплектация

  • USB осциллограф
  • руководство по эксплуатации
  • Программное обеспечение
  • ACK-3102_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
  • Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)

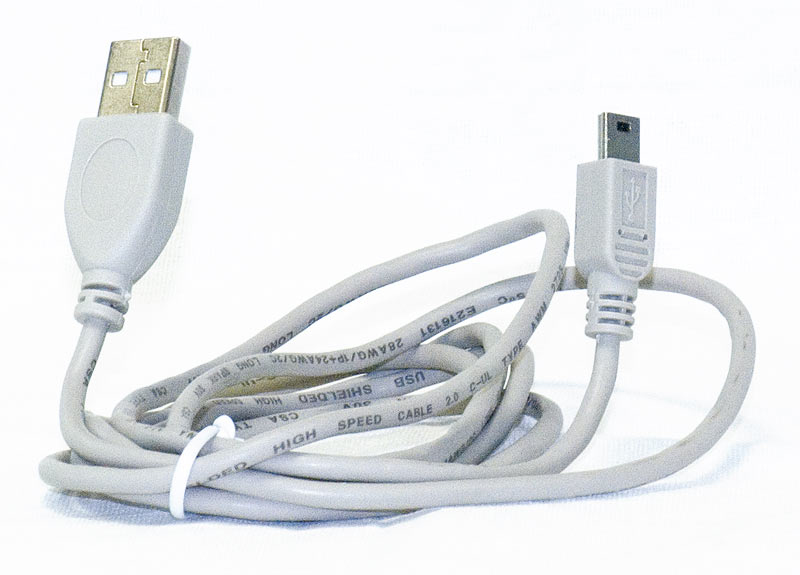

  • кабель USB-мини тип А-B для соединения прибора с ПК

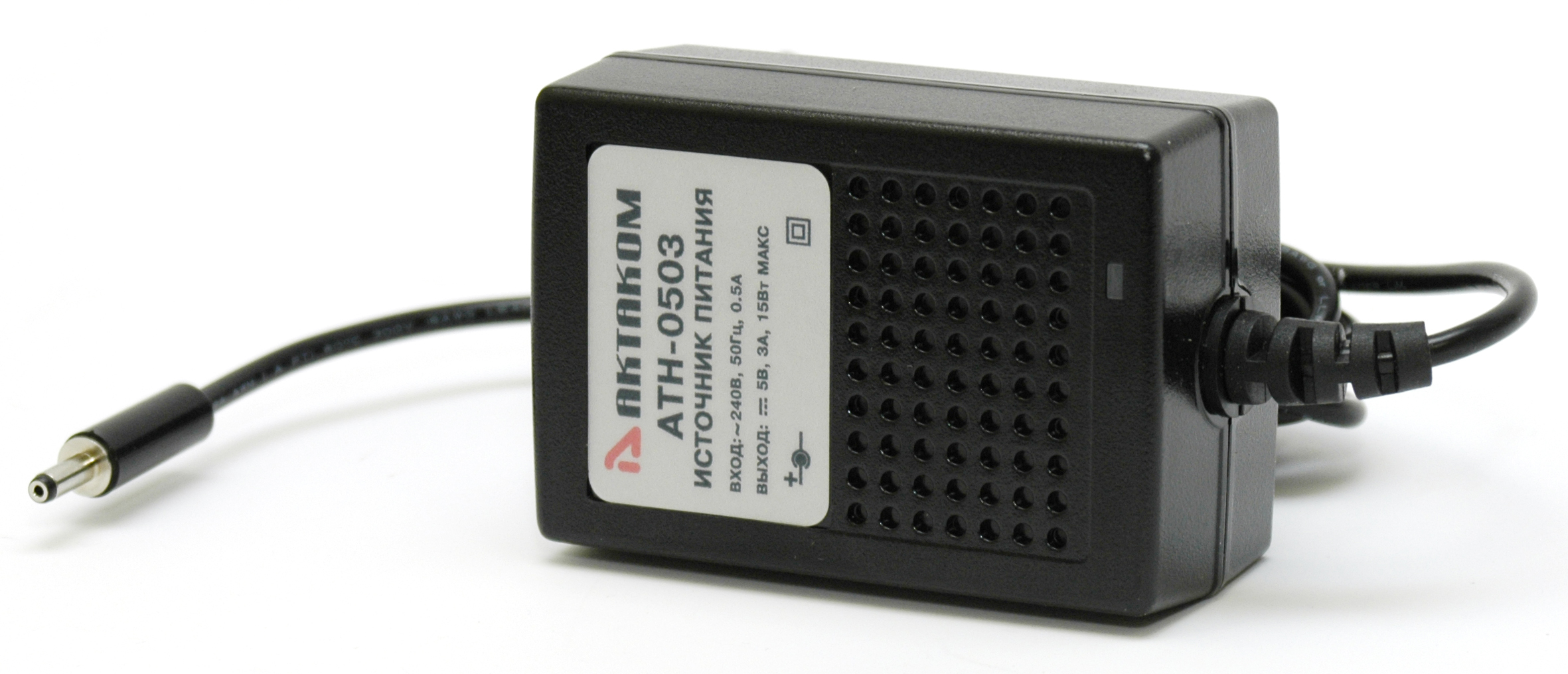

  • сетевой адаптер AKTAKOM ATH-0503
  • осциллографические щупы HP-9258 (1:100, 250 МГц)
  • BNC кабель PTL923 и PTL924
  • Кейс непрозрачный 37-1/ прозрачный 37-10
  • Кабель соединительный АСА-5031
  • Программное обеспечение
  • AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • ACK-3102_SDK Полный комплект средств разработки ПО
