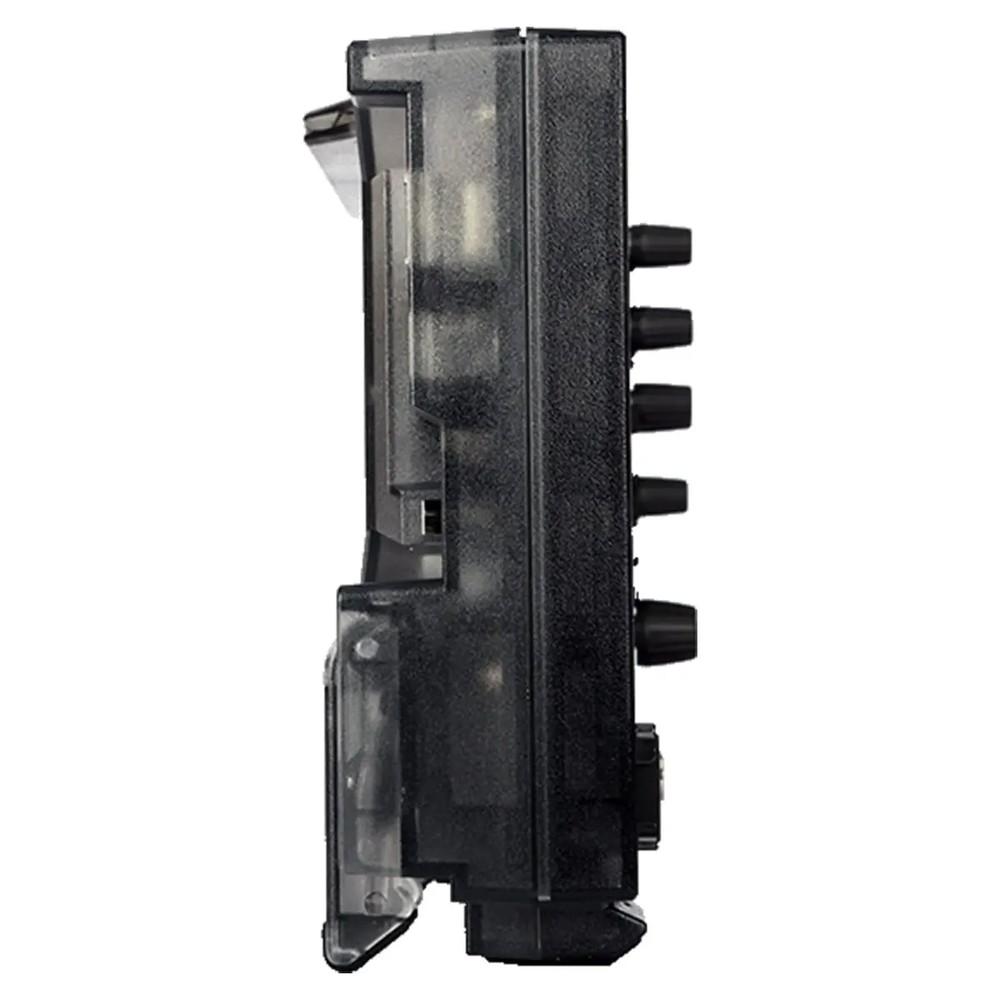

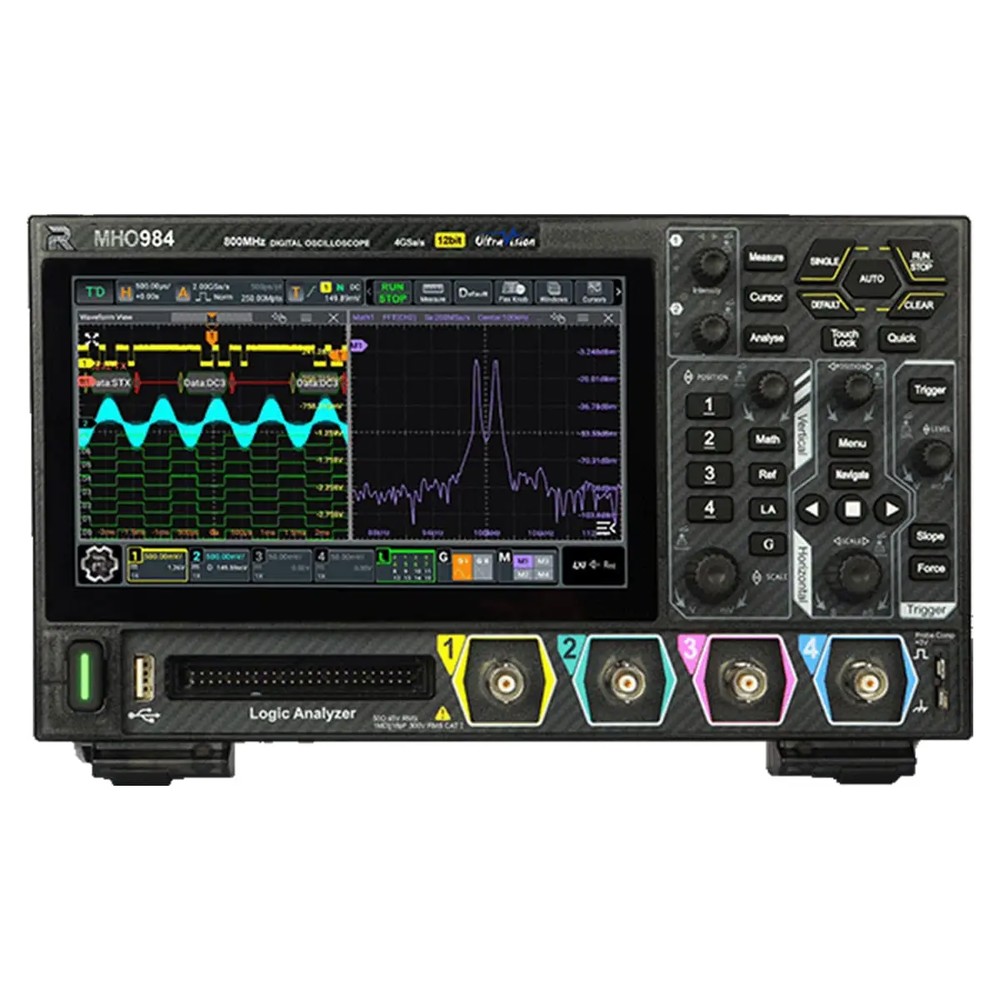

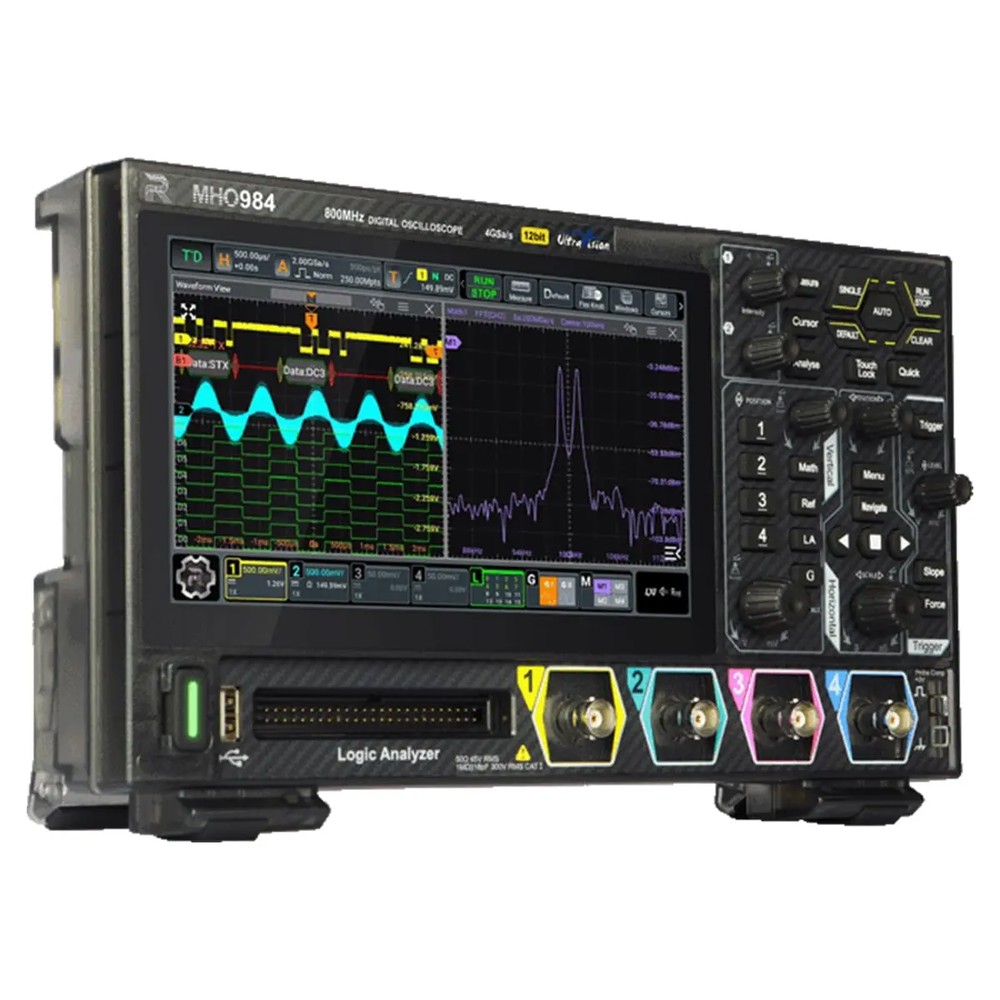

Цифровой осциллограф RIGOL MHO954

Осциллограф RIGOL MHO954 — это профессиональный прибор с полосой пропускания 500 МГц, разработанный для инженеров, работающих с высокоскоростной цифровой и аналоговой электроникой. Благодаря 12-битному аналого-цифровому преобразователю, частоте дискретизации до 4 Гвыб./с и глубокой памяти до 500 Мп отсчетов (с опциональным расширением), он обеспечивает исключительную точность даже при анализе слабых и зашумленных сигналов. Это делает цифровой осциллограф незаменимым инструментом для разработки промышленной автоматики, телекоммуникационного оборудования, автомобильной электроники и встраиваемых платформ.

Преимущество 12-битной архитектуры в реальных задачах

Стандартные 8-битные осциллографы имеют вертикальное разрешение всего 256 уровней, что недостаточно для анализа сигналов с низкой амплитудой или высоким уровнем шума. 12-битный АЦП обеспечивает 4096 уровней, что позволяет:

• уверенно различать сигналы амплитудой менее 1 мВ;
• точно измерять джиттер, шум и ошибку векторной модуляции (EVM);
• анализировать форму сигнала в импульсных источниках питания без искажений.

Это особенно критично при отладке прецизионных датчиков, АЦП, шин CAN FD, FlexRay и интерфейсов Ethernet, USB 3.x, PCIe.

Интеллектуальный анализ для ускорения разработки

RIGOL MHO954 поддерживает автоматическую декодировку I²C, SPI, UART, CAN FD, LIN, FlexRay, MIL-STD-1553B, ARINC 429 и других промышленных протоколов. Данные отображаются в виде таблицы поверх осциллограммы, а функция поиска и навигации позволяет мгновенно находить ошибки: CRC-сбои, неправильные идентификаторы, потерянные пакеты.

Встроенный анализатор шин показывает:

• временные диаграммы передачи;
• статистику ошибок;
• тайминги между битами и фреймами.

Это устраняет необходимость ручной расшифровки и ускоряет вывод продукта на рынок в десятки раз.

Готовность к автоматизации и интеграции

Rigol MHO954 оснащен интерфейсами USB 2.0 (Host/Device), LAN (LXI-C), HDMI и поддерживает веб-управление через любой браузер. Все функции доступны через SCPI-команды, что обеспечивает полную совместимость с LabVIEW, MATLAB, Python и другими средами автоматизации.

Встроенный 4,5-разрядный мультиметр позволяет одновременно измерять постоянное и переменное напряжение с точностью ±0,5%, а 6-разрядный частотомер — определять частоту с разрешением до 0,001 Гц.

Гибкость на будущее

Модель поставляется с базовой памятью 100 Мп, но поддерживает программное расширение до 500 Мп. Также доступна опция AFG100 — двухканальный генератор сигналов до 100 МГц с поддержкой Bode-анализа, что превращает осциллограф в полноценный сетевой анализатор малой мощности.
