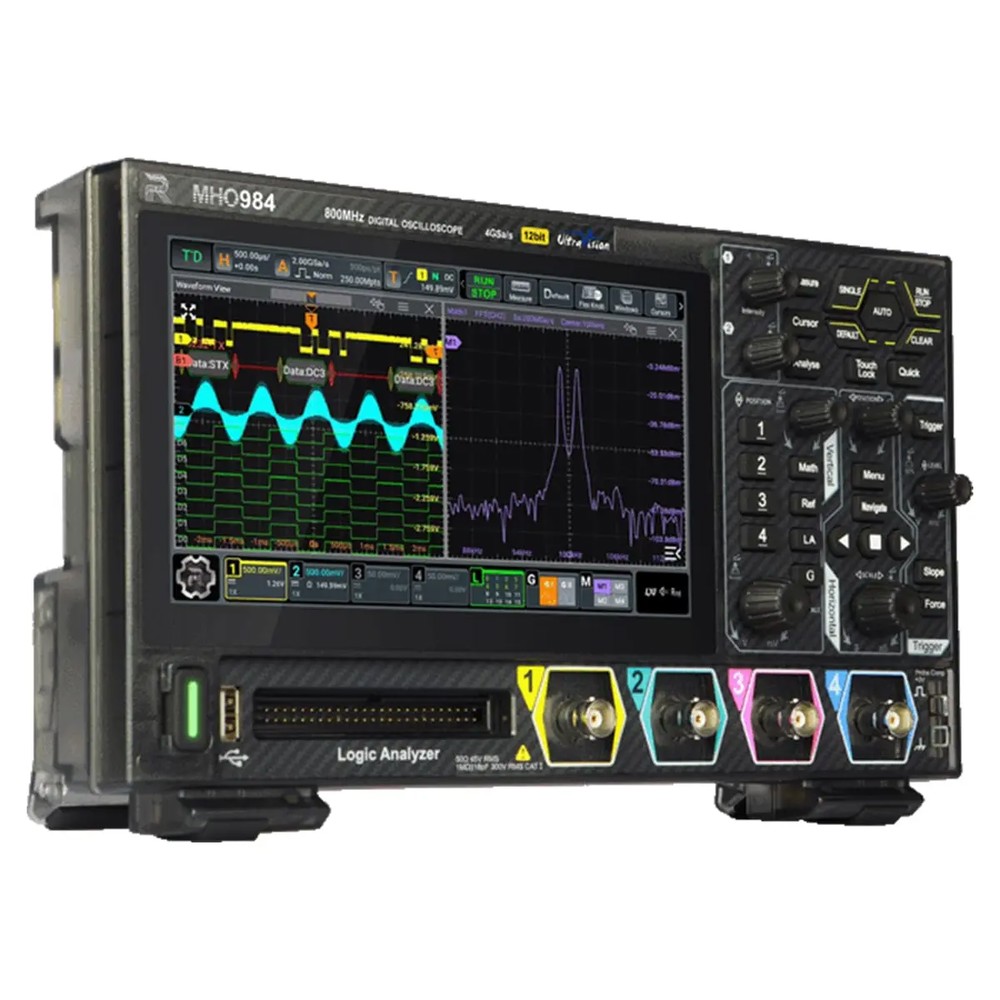

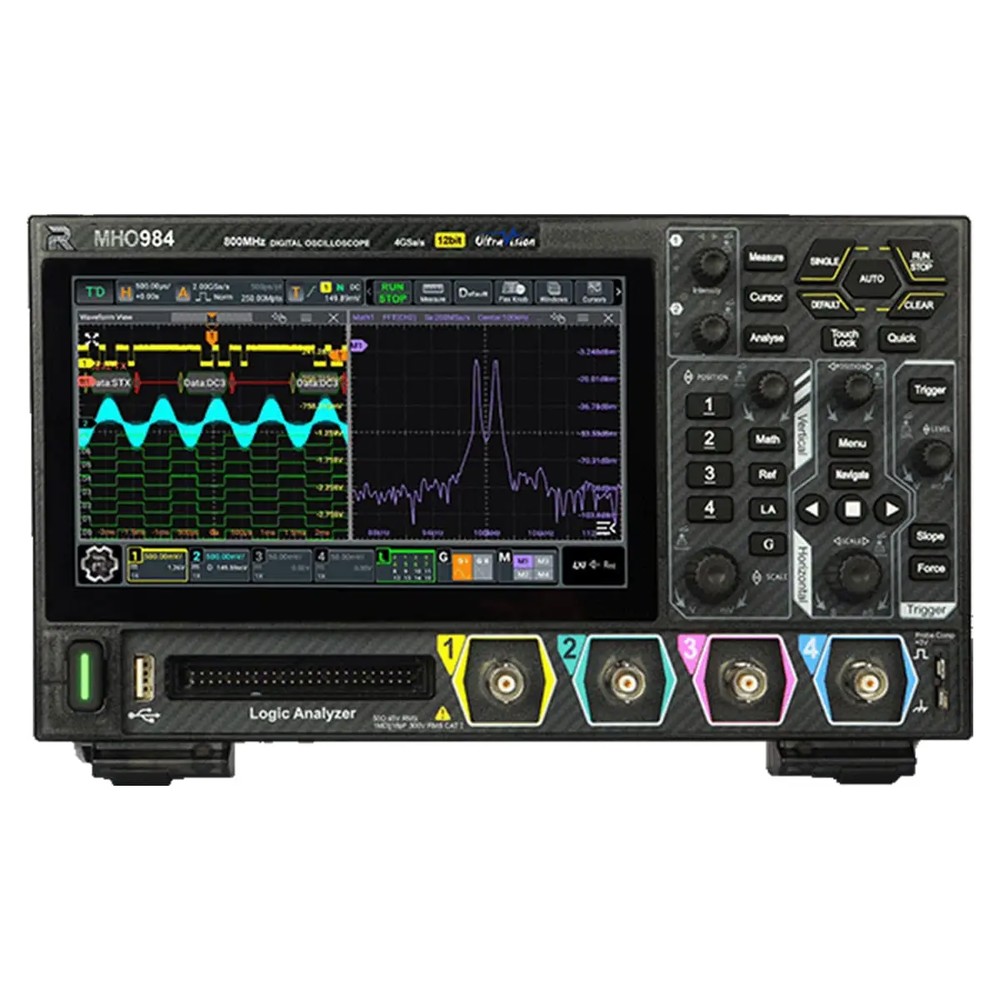

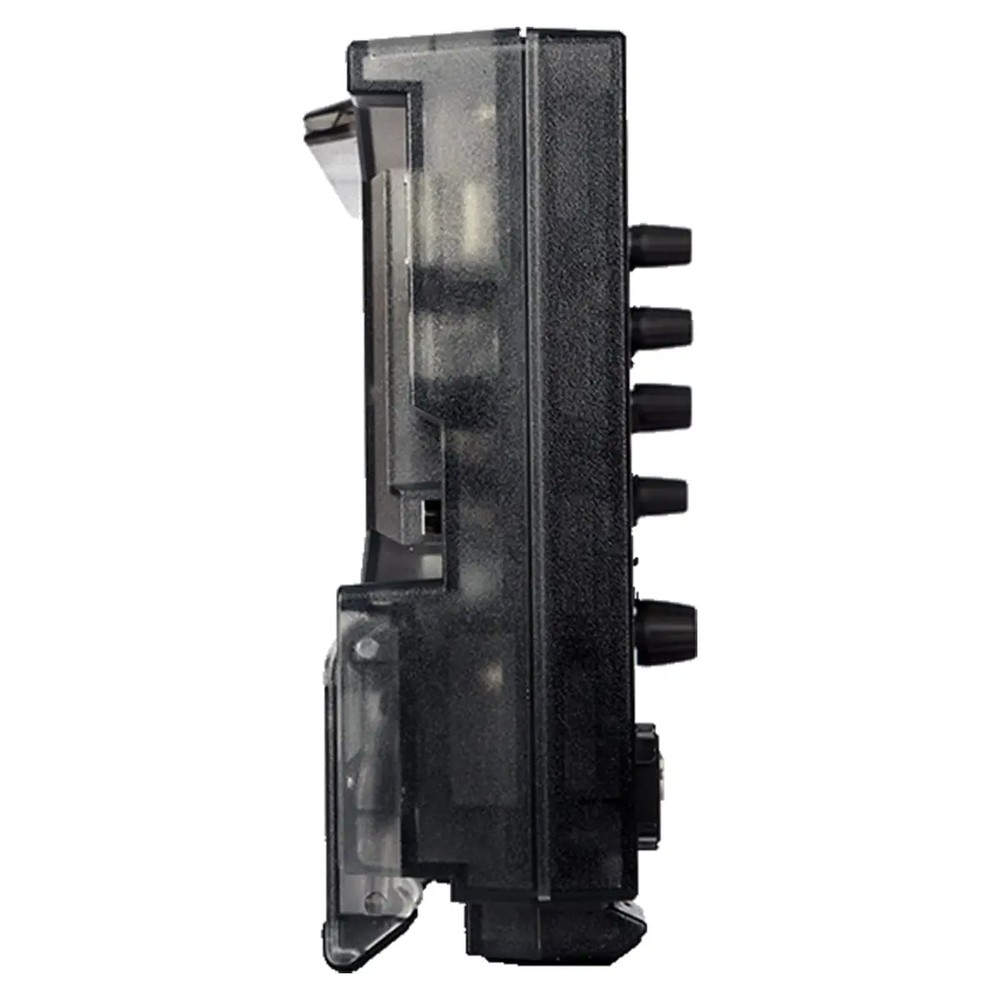

Цифровой осциллограф RIGOL MHO984

Осциллограф RIGOL MHO984 — это высокопроизводительная модель с полосой пропускания 800 МГц, разработанная для анализа высокоскоростных цифровых интерфейсов, импульсных источников питания и радиочастотных систем. С 12-битным АЦП, памятью 100 Мп отсчетов и скоростью захвата 1 000 000 осциллограмм в секунду, он обеспечивает точную визуализацию даже фронтов длительностью в сотни пикосекунд.

Ключевые преимущества

• Полоса 800 МГц (в 1- и 2-канальном режимах), 400 МГц (в 4-канальном)
• 12-битный АЦП — низкий уровень шума и высокая вертикальная точность
• Память 100 Мп отсчетов, скорость захвата 1 млн осциллограмм/с
• 4 аналоговых + 16 цифровых каналов — полный анализ гибридных систем
• Встроенный AFG до 100 МГц с поддержкой Bode-анализа
• Поддержка декодирования CAN FD, FlexRay, MIL-STD-1553B, I²C, SPI, UART
• Сенсорный экран 7" с жестами, веб-управление, SCPI-совместимость

Интеграция в автоматизированные системы

Интерфейсы LAN и USB позволяют управлять цифровым осциллографом из ПК или встраивать его в измерительный стенд. Функция веб-управления обеспечивает доступ из любого браузера — без установки ПО. Все измерения можно экспортировать в CSV, PNG, BMP или сохранить во внутреннюю память 32 ГБ.

Применение в современных отраслях

RIGOL MHO984 хорошо подходит для:

• отладки PCIe, USB 3.x, HDMI, Ethernet и других скоростных интерфейсов;
• анализа импульсных преобразователей и силовой электроники;
• диагностики автомобильных шин (CAN FD, FlexRay) и бортовых систем (MIL-STD-1553B).

Благодаря 12-битной архитектуре, прибор точно воспроизводит форму сигнала даже при минимальной амплитуде, что критично для измерения ошибки векторной модуляции (EVM) или джиттера.
