Линейка новых MDA (Motor Drive Analyzers) – увеличение числа входных каналов, памяти, частоты дискретизации и полосы пропускания

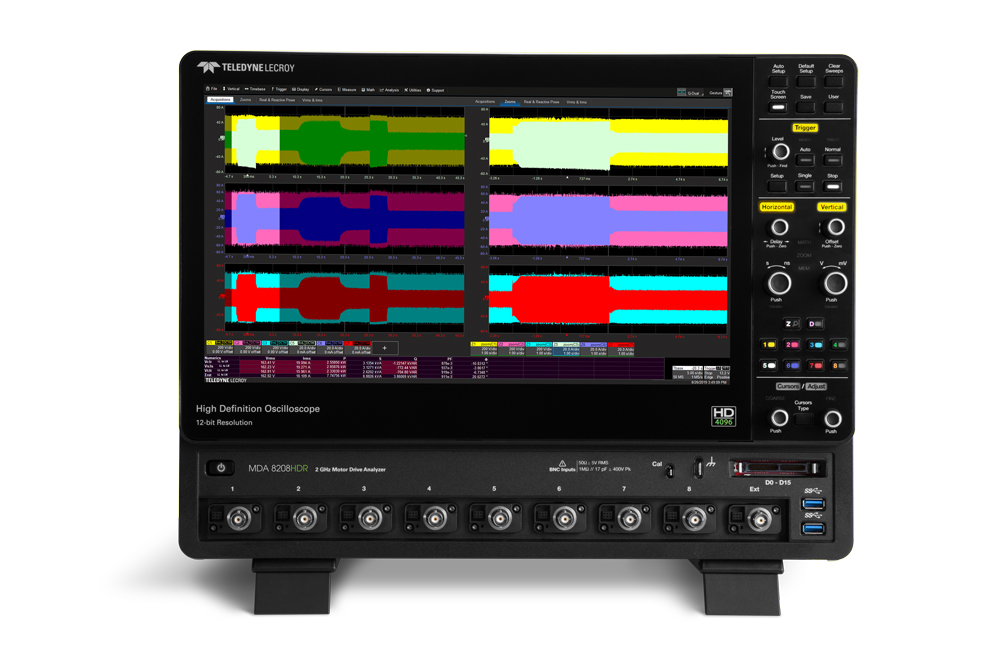

Компания Teledyne LeCroy (США) анонсировала выпуск улучшенных моделей анализаторов электродвигателей и силовых приводов  MDA 8000HDR (Motor Drive Analyzers), которые конструктивно реализованы на базе новой серии WaveRunner 8000HDR (осциллографы высокого разрешения/ HDO), имеющие 8 аналоговых каналов, 12-битное вертикальное разрешение (доступно постоянно!), длину памяти для сбора данных до 5 ГБ (1,25 ГБ на  8-и  активных каналах), частоту дискретизации 10 ГГц и полосы пропускания до 2 ГГц. Модели представляют собой прибор «2 в 1»: объединение цифрового запоминающего осциллографа и анализатора электрической мощности в одном корпусе. Новый анализатор MDA 8000HDR это фантастический, специализированный продукт, который предлагает уникальные прикладные ресурсы для измерений электроустановок и анализа 3-х фазных устройств.

Используя новую технологию OscilloSYNCTM два WaveRunner 8000HDR формируют 16 канальную (в два раза больше, чем было доступно ранее) систему для измерений с  выводом информации на один 40 см дисплей. Как и предыдущая серия MDA 800AR, обновленная линейка выполняет комплексный статический и динамический трехфазный анализ электрической мощности и функционирования механических приводов с удовлетворением всех задач испытаний  электродвигательной системы в целом.

Современным трендом является повсеместное распространение  и рост сложности электродвигателей и приводов, которые всё в большей степени оптимизированы для динамических режимов и условий эксплуатации. Возможности традиционных средств измерений и анализа мощности сегодня не всегда отвечают потребностями промышленности в динамическом анализе мощности. В то же время, осциллограф является традиционным инструментом получения информации о работе встроенной системы управления. Однако два прибора  выполняющих измерения в различных доменах, имеют сложности в корреляции их наборов данных (а значит и интерпретации событий), что не позволит инженерам полностью изучить и понять работу тестируемой системы.

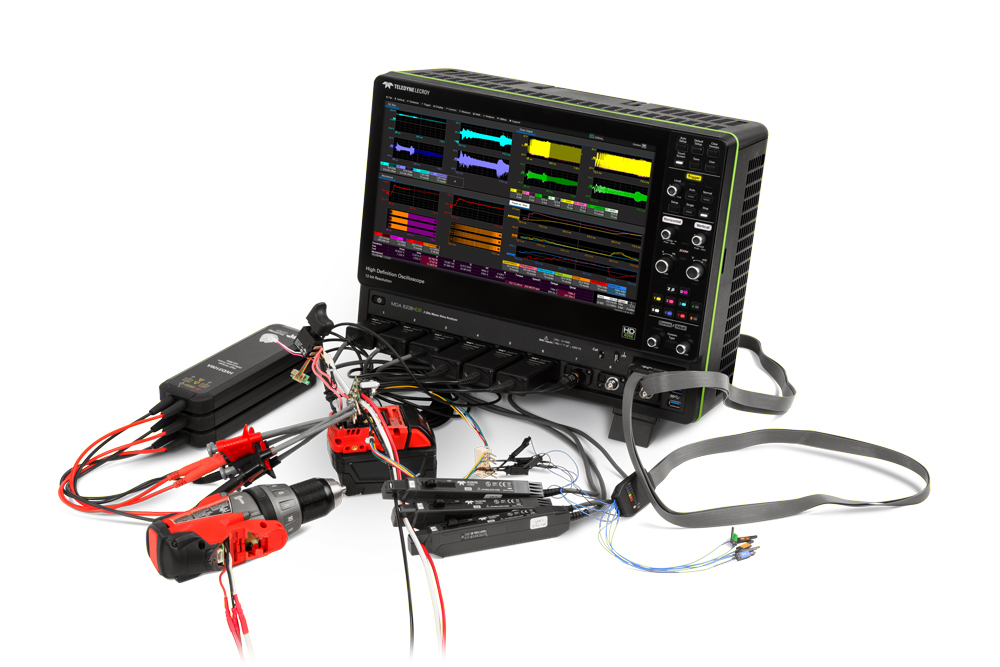

Для сбора полной информации MDA 8000HD позволяет фиксировать форму сигнала сразу в нескольких точках системы - в приводе 3-х фазного преобразователя мощности, в каждом их силовых транзисторов, оценивать данные о скорости вала двигателя, информацию об угле положения и от датчика крутящего момента встроенной системы управления. Таким образом, выполняется совмещенный трехфазный электрический и механический анализ мощности силового устройства. Новый MDA как анализатор мощности обеспечивает статические измерения мощности1 (стабильные состояния в цепи), а также выполняет измерения мощности в условиях динамических процессов2 при эксплуатации. Далее анализатор обеспечивает отображение формы кривой мощности в каждом цикле и изменения её значений с течением времени.

Технические характеристики

Тип осциллографа Цифровой
Число каналов 8
Полоса пропускания 350 МГц
Максимальная частота дискретизации 10 ГГц
Максимальный объем памяти 200 МБ (опционально до 5 ГБ)
АЦП (бит) 12
Сопротивление входа 50 Ом, 1 МОм
Логические каналы 16 (опция)
Особенности Цифровой осциллограф с функцией анализатора мощности электродвигателей и приводов. Опциональные возможности по отображению графиков гистограмм гармонического анализа и векторных диаграмм. Пользовательский интерфейс MAUI + One Touch. Объединение 2-х однотипных моделей, для создания 16 канального осциллографа. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор, сегментированная память. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Подключение внешнего монитора. Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC).
Интерфейс USB, LAN, Опция - GPIB
Дисплей TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900×1080 точек (Full HD)
Масса (кг) 11,1

Загрузки

Расширенные характеристики: WaveRunner 8000HDR, MDA 8000HDR
Teledyne LeCroy MDA 8000HDR

Цифровой осциллограф LeCroy MDA 8038HDR

  • Производитель: LeCroy
  • Модель: MDA 8038HDR
  • Наличие: В наличии
  • 3 245 903 руб.
