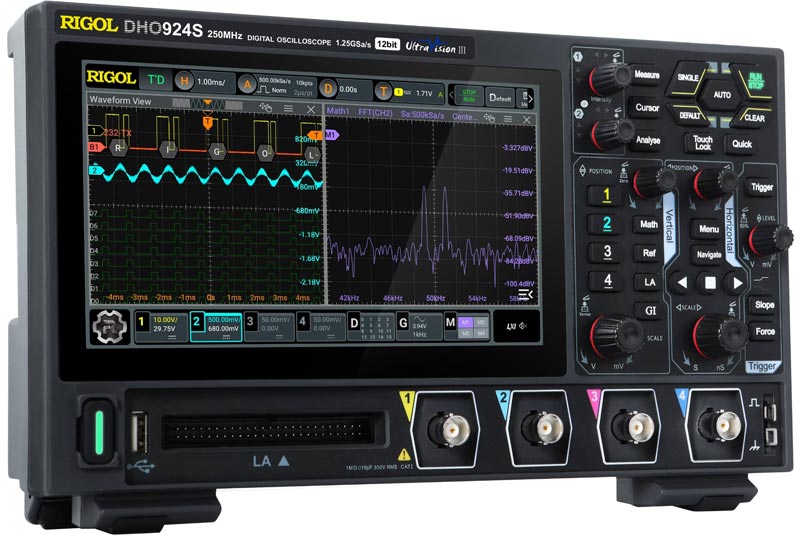

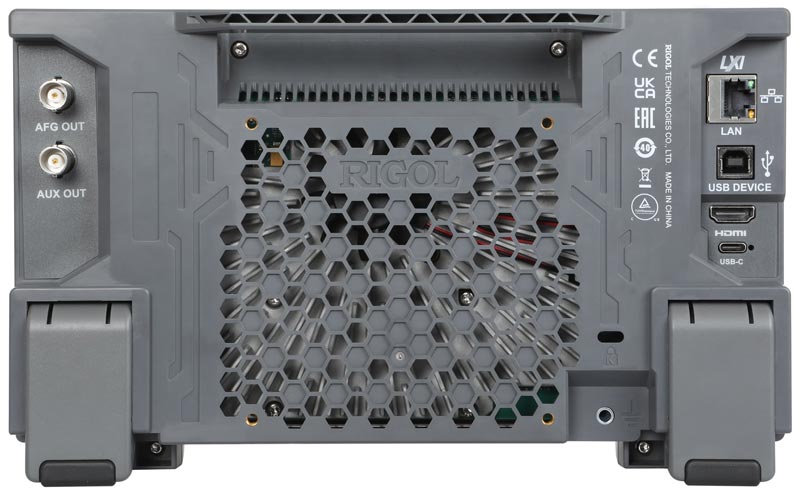

Цифровой осциллограф высокого разрешения Rigol DHO924S
198 742 руб.
Последняя цена (на момент наличия)
- Производитель: Rigol
- Модель: DHO924S
- Наличие: Нет в наличии
Цифровой осциллограф Rigol DHO924S представляет собой отличный инструмент для исследования аналоговых и цифровых сигналов и отладки современных электронных схем, объединяя в себе 16-канальный логический анализатор, анализатор протоколов, генератор сигналов и измеритель АЧХ на основе диаграмм Боде. Благодаря высокому разрешению по вертикали (12 бит), низкому уровню шумов и высокой чувствительности, осциллограф DHO924S способен проводить более точные измерения даже для сильнозашумленных сигналов.
Прибор обладает возможностью запуска и анализа по сигналам последовательных шин RS-232/UART, I²C, SPI, LIN, CAN.

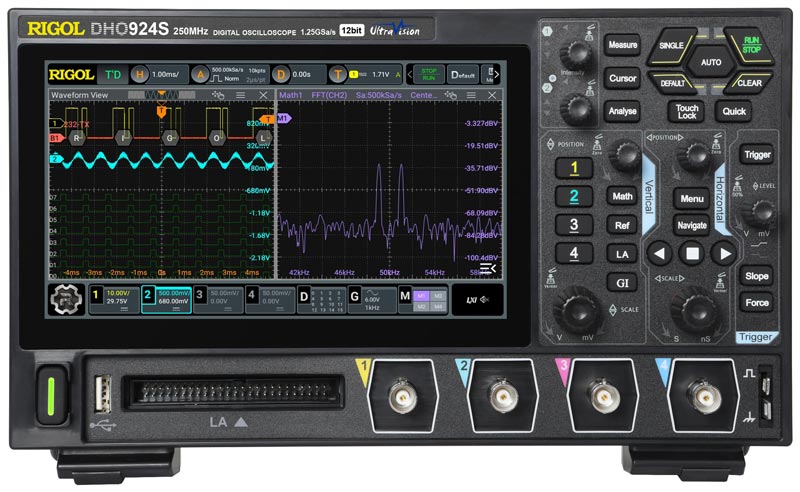

В цифровом осциллографе Rigol DHO924S установлен большой сенсорный дисплей, что наряду с традиционными органами управления на передней панели делает пользование прибором еще более простым и удобным.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Осциллограф
- Сетевой адаптер
- Кабель заземления
- Пассивные пробники (4 шт.)
Дополнительная комплектация
- Пробник логического анализатора PLA2216
Технические характеристики
| Характеристика | Значение | |||
|---|---|---|---|---|
| Полоса пропускания | 250 MГц | |||
| Режим дискретизации | Реальное время | |||
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |||
| Минимальная детектируемая длительность импульса | Цифровые каналы (опция): 5 нс | |||
| Регистрация | Режим | Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осц/сек | ||
| Макс. дискретизация (реальное время) | Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) | |||
| Параметры вертикальной системы | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): около 101 кΩ || 8 пФ | |||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X | |||
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п | |||
| Вертикальное разрешение | Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит | |||
| Аналоговые каналы | ||||
| Вертикальное отклонение | 200 мкВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2.75 В/дел) ±100 В (2.75 В/дел ~ 10 В/дел ) | |||
| Динамический диапазон | ±4 дел (12 бит) | |||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Время нарастания | ≤1,4 нс (типичное) | |||
| Погрешность коэф. усиления | ≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное) | |||
| Погрешность смещения | ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |||
| Изоляция между каналами | ≥100:1 | |||
| Цифровые каналы (опция) | ||||
| Пороги | 2 группы (D0 ~ D7, D8 ~ D15) | |||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | |||
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |||
| Макс. динамический диапазон | ±10 В + значение порога | |||
| Мин. размах напряжения | 500 мВп-п | |||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек в векторном режиме 1000000 осц./сек в режиме UltraAcquire | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) | |||
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел, точная | |||
| Погрешность временной базы | ≤±25 ppm ± 5 ppm/год | |||
| Максимальная задержка | Пред-запуск: - 5 дел Пост-запуск: 1 с или 100 дел (что больше) | |||
| Режимы | Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) | |||
