Цифровой осциллограф RGK DO2502

Осциллограф RGK DO2502 – 2-канальный настольный прибор с полосой пропускания 250 МГц, снабженный 7-дюймовым цветным дисплеем и выполненный в плоском компактном корпусе. Питание от внешнего источника с интерфейсом USB Type-C, в качестве которого можно задействовать комплектный сетевой адаптер или повербанк с поддержкой режима Power Delivery 12 В, обеспечивает возможность использования данного изделия в качестве мобильного средства для диагностики и настройки различных радиоэлектронных и цифровых устройств и оборудования.

Высокое быстродействие

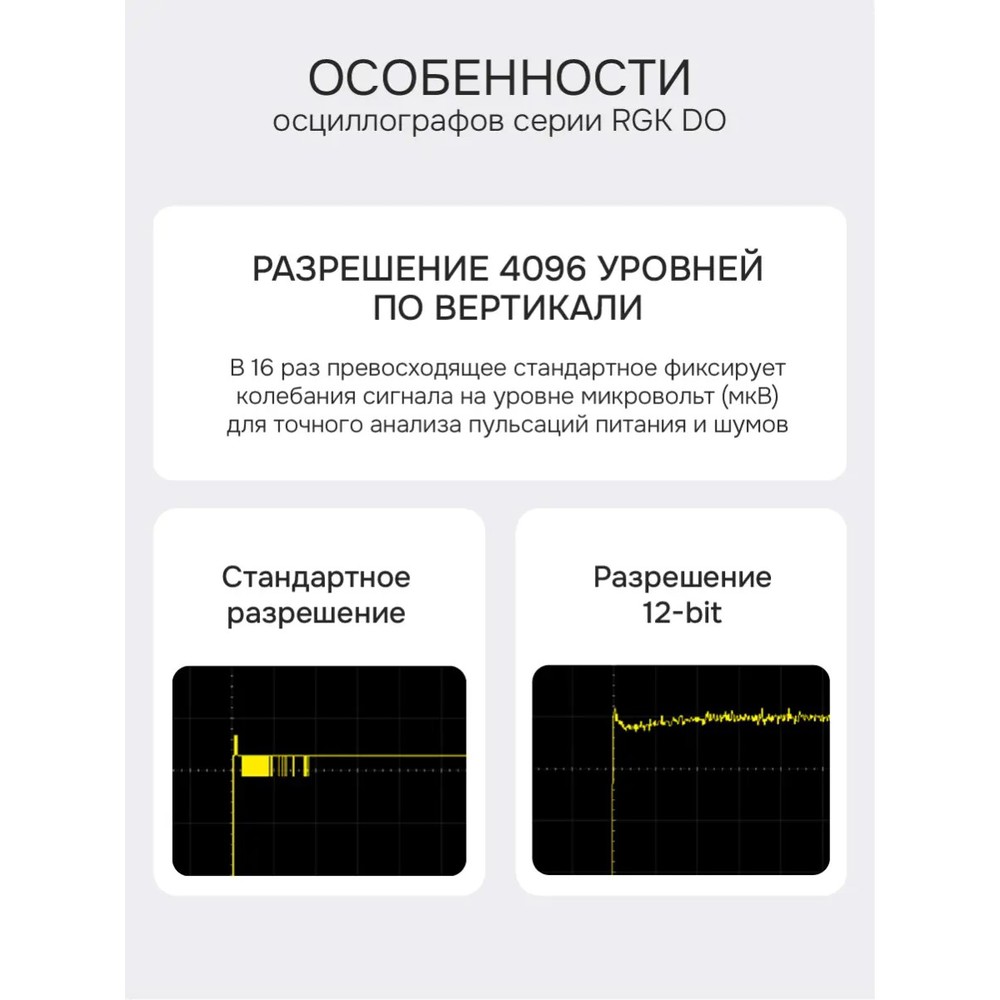

Оснащенный АЦП с разрешением 12 бит, осциллограф RGK DO2502 обеспечивает максимальную частоту дискретизации 2 Гвыб/с в одноканальном режиме и 1 Гвыб/с при задействовании обоих каналов, точно отображая форму быстроменяющихся сигналов, с временем нарастания вертикального фронта от 1,4 нс. Аппаратная платформа X-Vision обеспечивает быструю обработку данных, поддерживая возможность записи сигналов большой продолжительности, до 100 млн. точек, с частотой обновления до 700 000 осц./с, позволяя исследовать длительные динамичные процессы.

Комбинированное управление

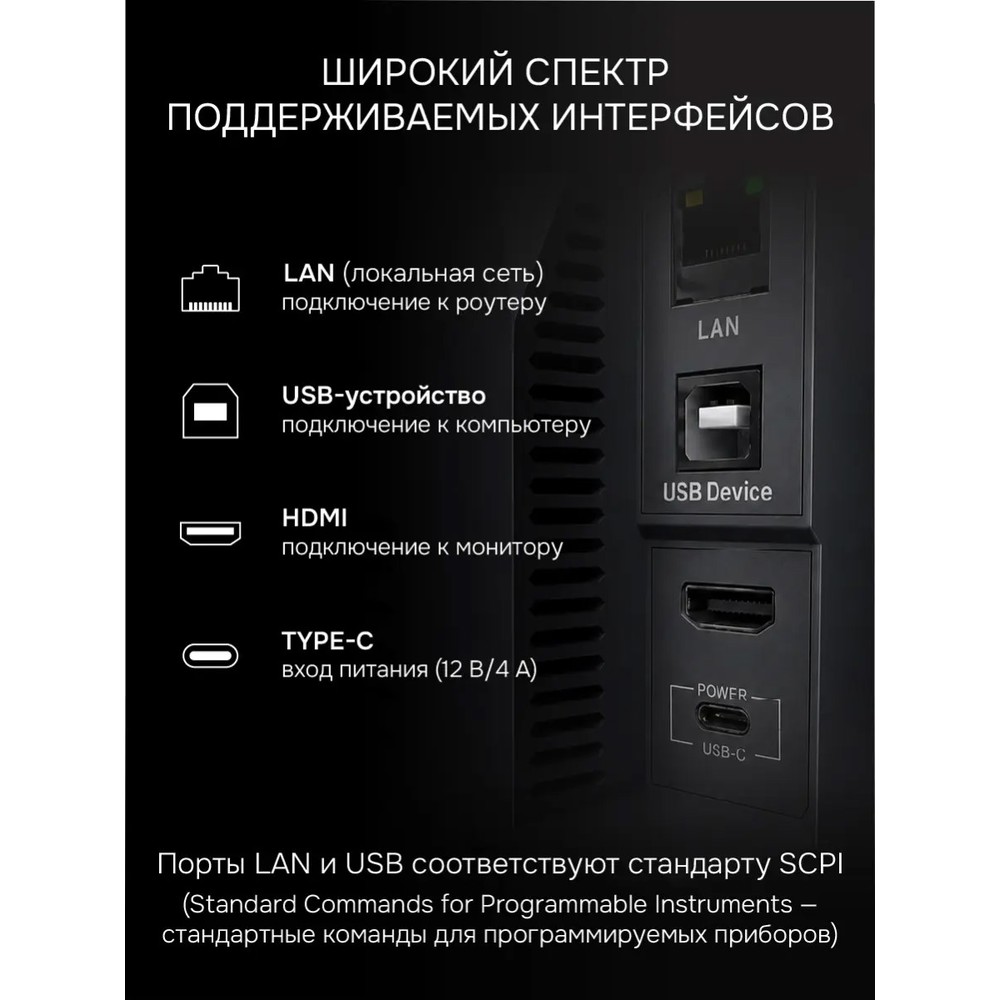

Благодаря сенсорному дисплею, который позволяет быстро выполнять настройки и активировать необходимые функции и режимы, а также задействовать виртуальную клавиатуру, обеспечивается высокая наглядность цифрового осциллографа. Для навигации, включения-отключения каналов и тонких регулировок служит традиционная кнопочная панель с поворотными верньерами. USB хост на передней панели можно использовать для работы со съемным накопителем либо компьютерной мышью. Для подключения к ПК, с целью реализации дистанционного управления на основе команд SCPI или веб-интерфейса, прибор оборудован портами USB, LAN поддерживает работу с адаптером Wi-Fi + Bluetooth, что упрощает интеграцию устройства в состав испытательных стендов и измерительных установок.

Многофункциональность

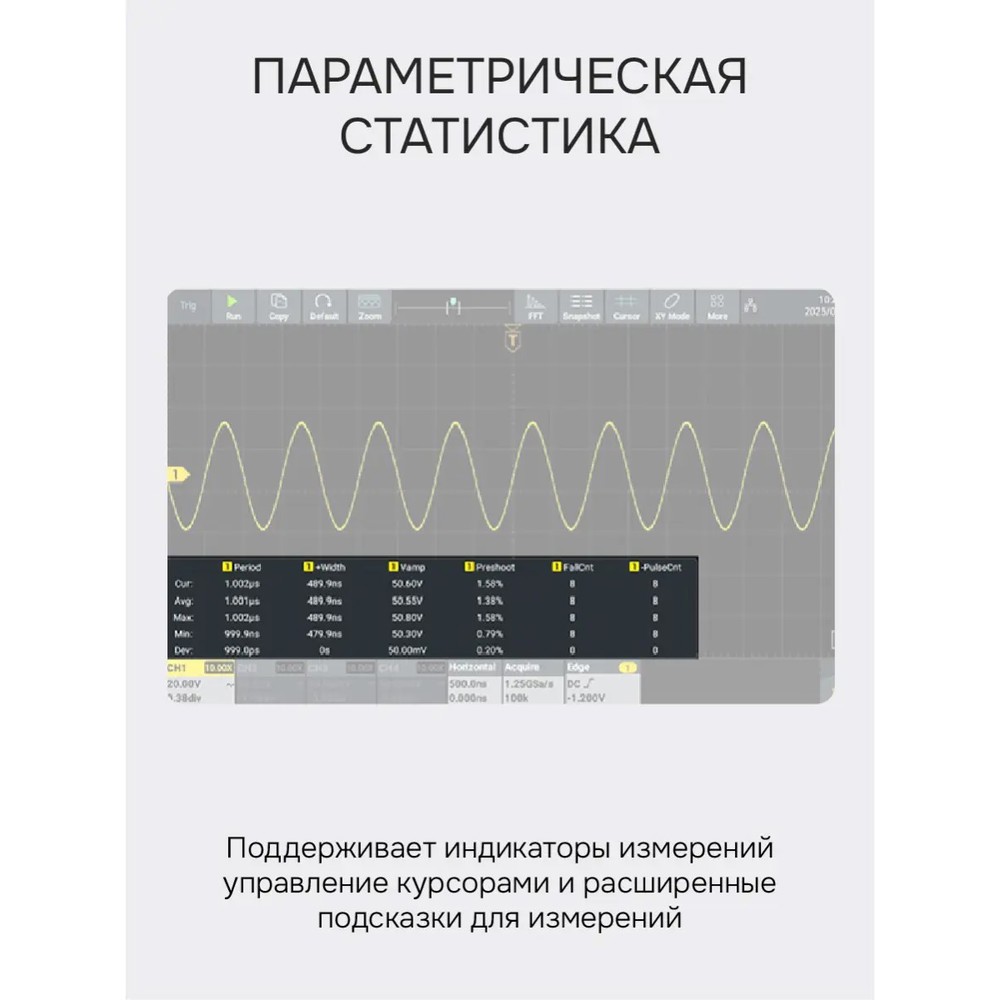

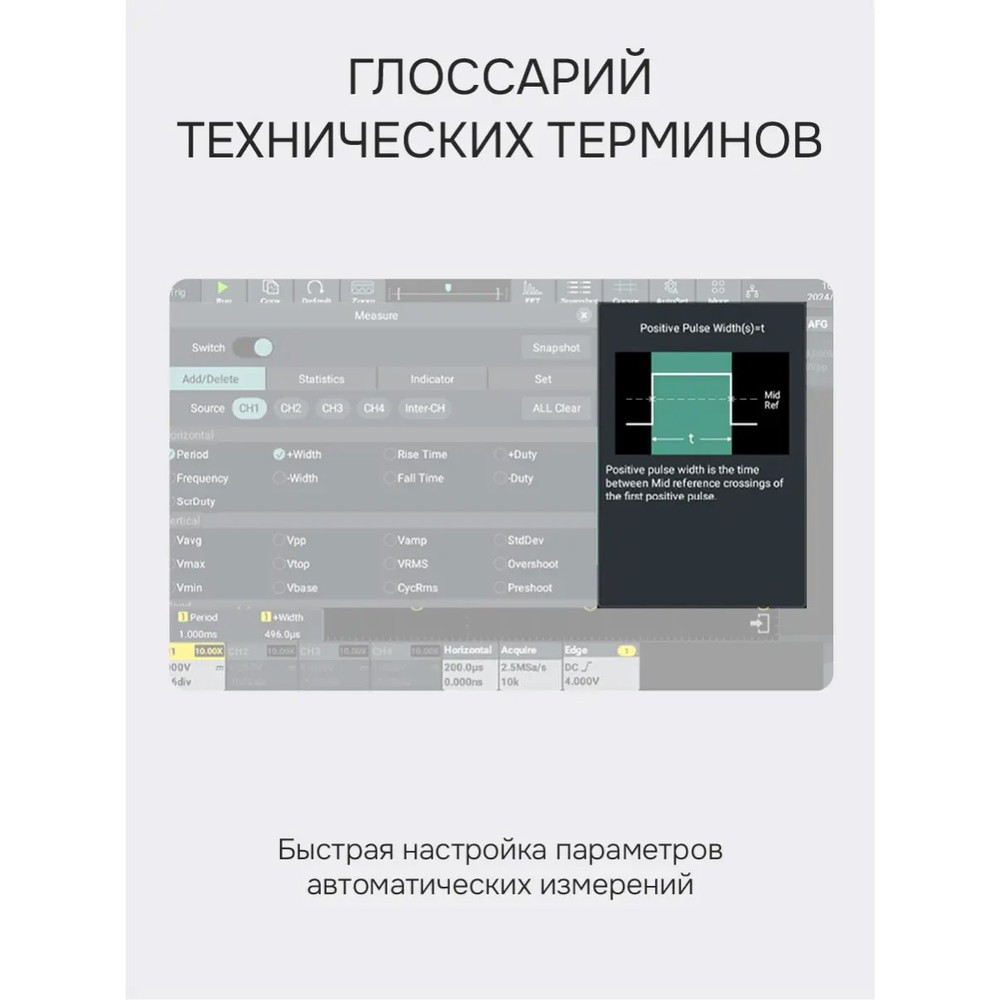

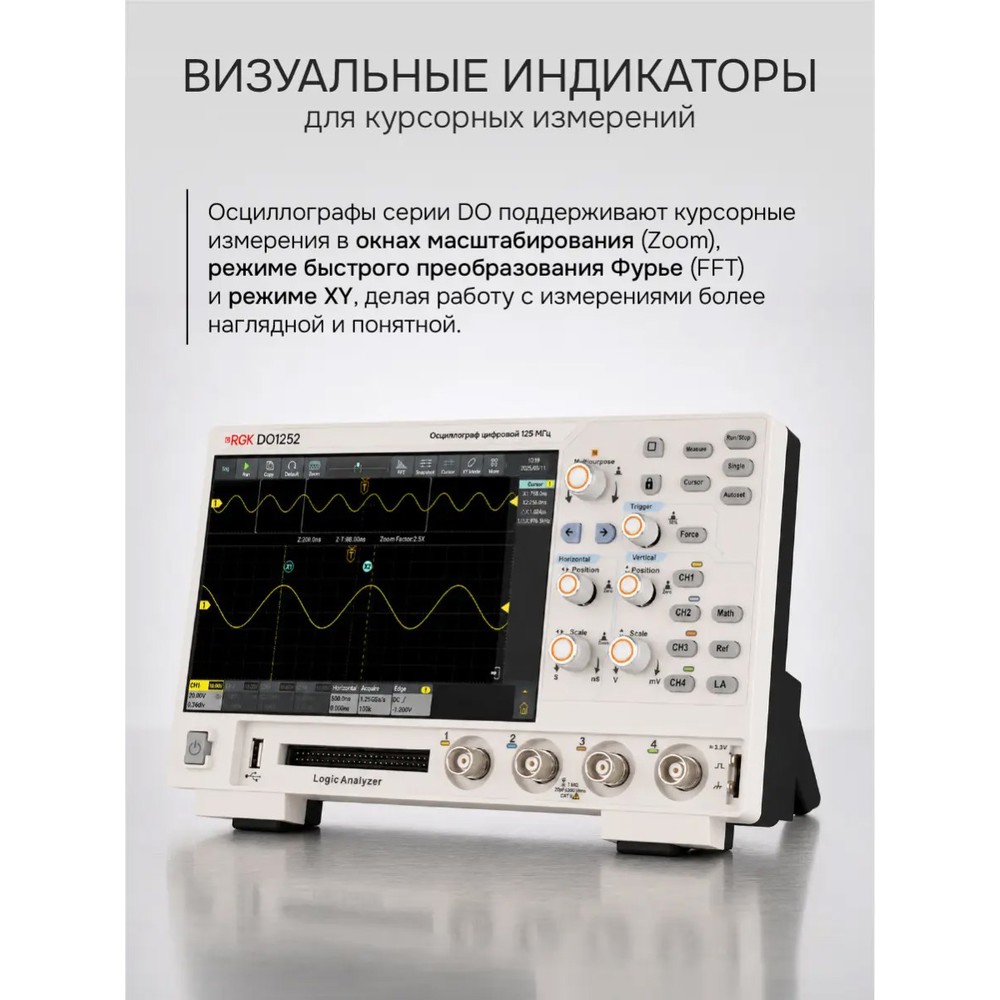

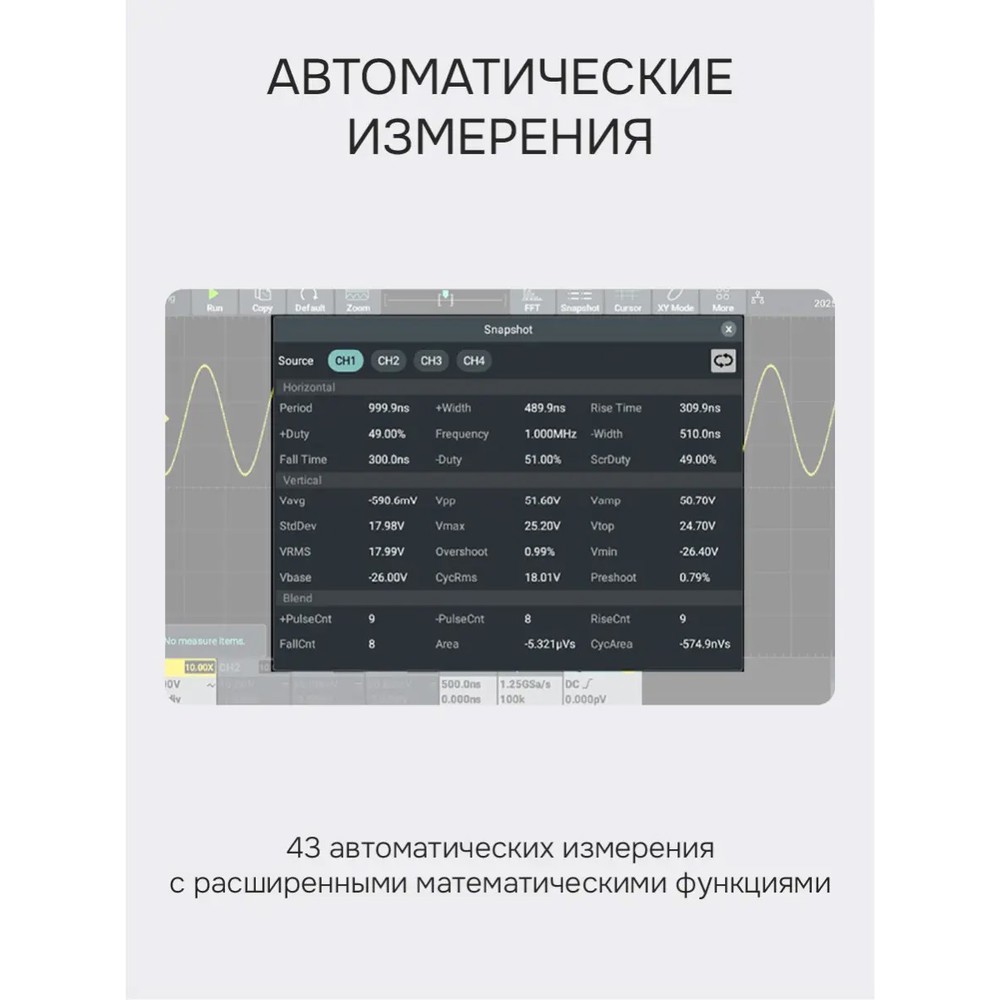

Цифровой осциллограф RGK DO2502 стандартно реализует режим БПФ, курсорные и 43 вида автоматических измерений, и оборудуется встроенным 6-разрядным частотомером, цифровым вольтметром и выходом Trig Out для автоматизированного тестирования типовых объектов. Представляя собой Android-устройство, прибор поддерживает возможность использования веб-сервисов и сторонних приложений, и поставляется с предустановленным браузером Firefox, почтовым клиентом, экранным рекордером, файловым менеджером, калькулятором и другими программами. Это позволяет решать широкий круг задач без задействования ПК и другого оборудования.

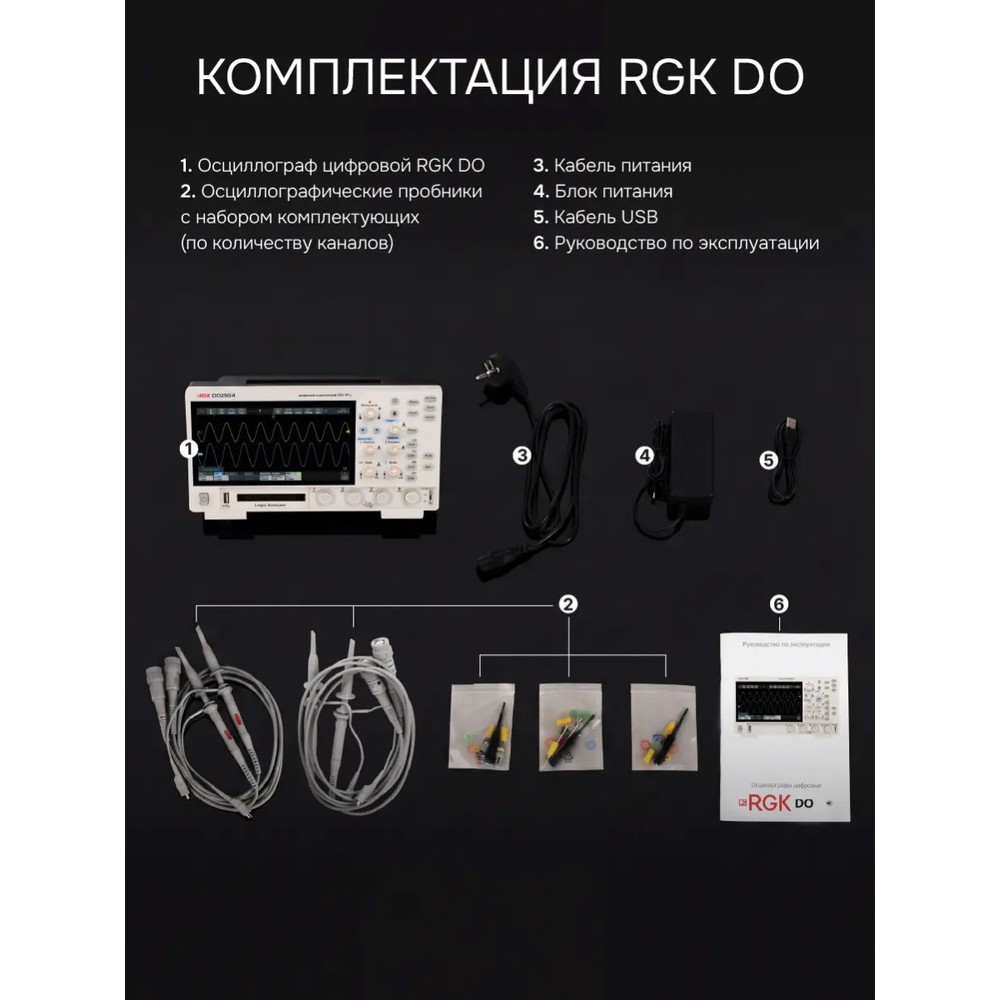

Комплектация

1. Цифровой осциллограф RGK DO2502
2. Измерительные щупы
3. Сетевой адаптер
4. Кабель USB
5. Руководство по эксплуатации
