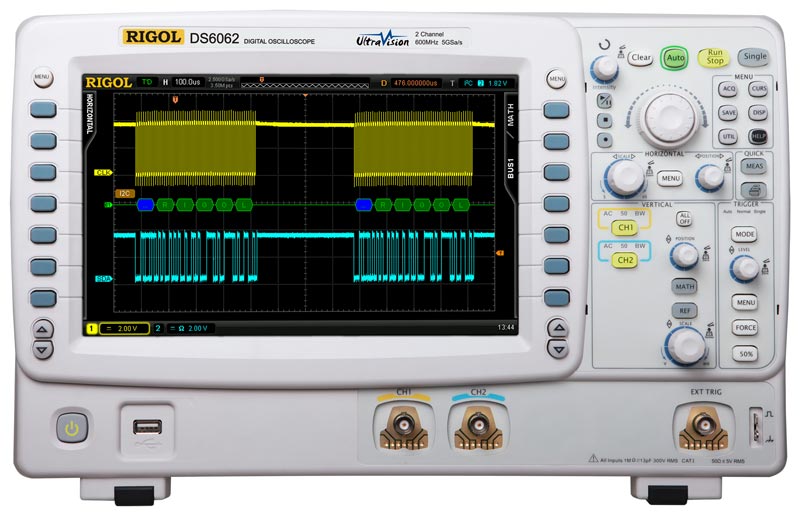

Цифровой осциллограф Rigol DS6062

  • Цена - по запросу

  • Производитель: Rigol
  • Модель: DS6062
  • Наличие: По запросу

0 отзывов / Написать отзыв

Цифровой осциллограф. 2 канала. Полоса - 600 МГц. Макс. частота дискретизации: 5Гвыб/с (реальное время); Макс.память: 140М точек. Скорость захвата - 120000 осц./сек; Покадровый регистратор - до 180000 кадров. Технология UltraVision. Система WaveInspector . Расширенная синхронизация. Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN. Дисплей: WVGA; 10,1", 800х480 точек, 8х14 делений. Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA. Размеры: 400х255х124 мм. Вес: 4,05 кг

Расширенное описание

Цифровой осциллограф Rigol DS6062 разработан для широкого диапазона сфер применения: промышленная и потребительская электроника, связь, научные исследования и многие другие, где требуются анализ, разработка и тестирование быстродействующих высокочастотных электронных устройств. Неординарные технические характеристики и применённые в осциллографе инновационные технологии позволяют отнести Rigol DS6062 к осциллографам High-End класса.

Оригинальная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), широкий динамический диапазон, превосходную скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии особенно удобно в цифровом дизайне и диагностике цифровых и аналоговых устройств.

Применённая в цифровом осциллографе Rigol DS6062 система WaveFinder обеспечивает удобство при поиске и анализе отдельных участков осциллограммы.

Технические характеристики

Характеристика Значение
Полоса пропускания 600 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор (400 пс - один канал, 200 пс - два канала)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)
5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)

Макс. дискретизация (эквивалентная) 100 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, 250 МГц, полный диапазон
Параметры
горизонтальной системы 		Скорость захвата осциллограмм
150000 осц./сек (вектор.), 180000 осц./сек (точки)
Интерполяция
(sin x)/x
Глубина записи
140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Коэффициент развертки
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±4 ppm
Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы
Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение
8 бит
Вертикальное отклонение 2 мВ/дел ~ 5 В/дел на импедансе 1 МОм
2 мВ/дел ~ 1 В/дел на импедансе 50 Ом
Диапазон смещения на импедансе 50 Ом
±1,2 В (2 мВ ~ 124 мВ)
±12 В (126 мВ ~ 1 В)
на импедансе 1 МОм
±2 В (2 мВ ~ 225 мВ)
±40 В (230 мВ ~ 1 В)
Полоса пропускания для аналогового периодического сигнала 600 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≤5 Гц ( на входе BNC)
Время нарастания ≤600 пс (типичное)
Погрешность коэф.усиления ±2%
Погрешность смещения
±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел
±0,1 дел ±2 мВ ±1,5смещения на развертке 2 мВ/дел~195 мВ/дел
Изоляция между каналами
≥40 дБ
Измерения Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто

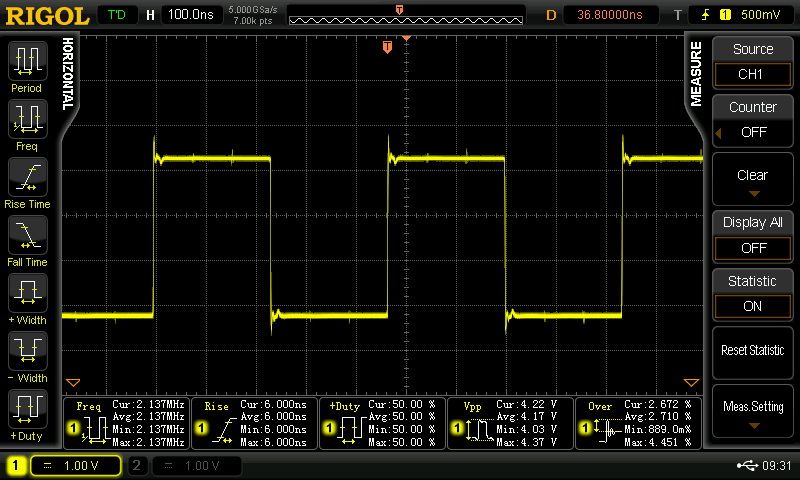

Автоматические Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции

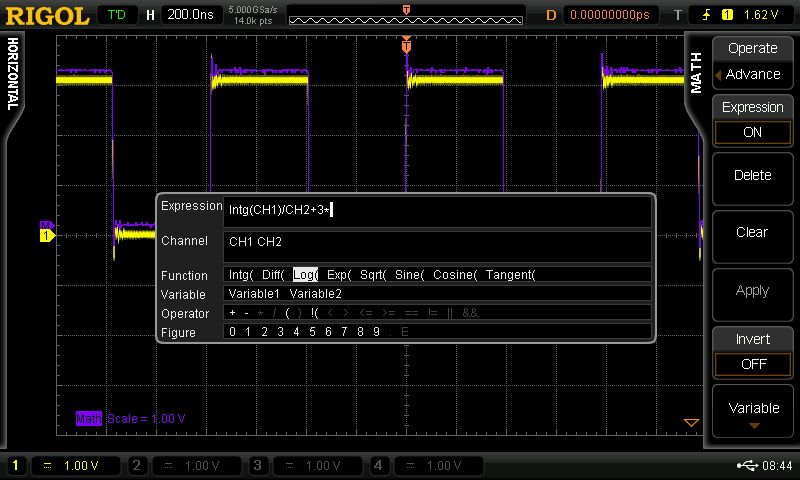

Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование

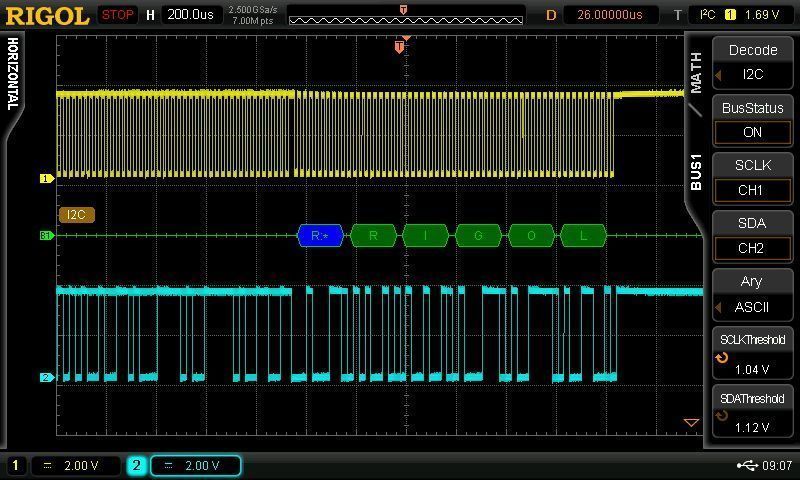

Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция), FlexRay (опция)

Система запуска

Характеристики Значене
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 4 нс ~ 4 с
Запуск по ранту
условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок 4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазона
Ширина окна (время) 10 нс ~ 1 с
Запуск по видеосигналу
Cистема NTSC, PAL и SECAM
Cтандарт 480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS232/UART запуск
Полярность положительная, отрицательная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 255 ~ 1023
Длина 1 ~ 5 байт


SPI запуск
Условие CS, TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
CAN запуск Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора от 5% до 95%
Тип окна Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с

Условие запуска окно, символ, ошибка, TSS
USB запуск Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend

Основные технические характеристики

Дисплей

Тип дисплея диагональ 10,1” (257 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 3 Вп-п
Частота (типичное) Меандр 1 кГц

Интерфейс

Стандартный

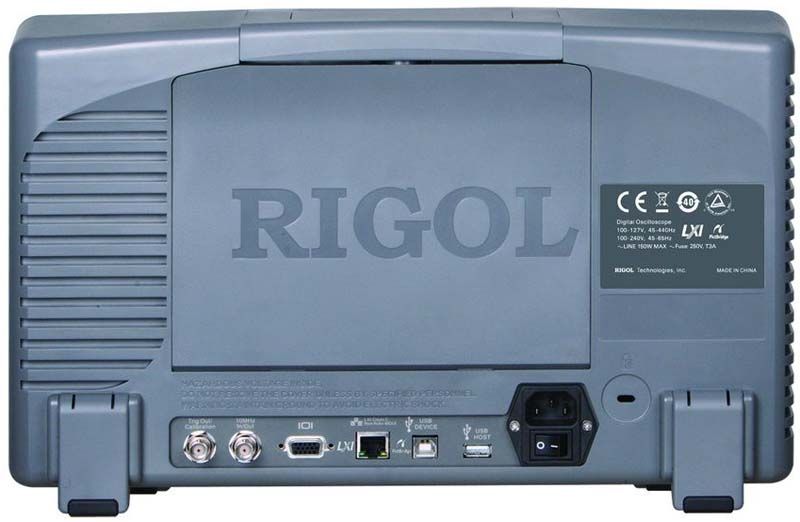

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <150 Вт
предохранитель 3 A, T тип, 250 В

Массо-габаритные параметры

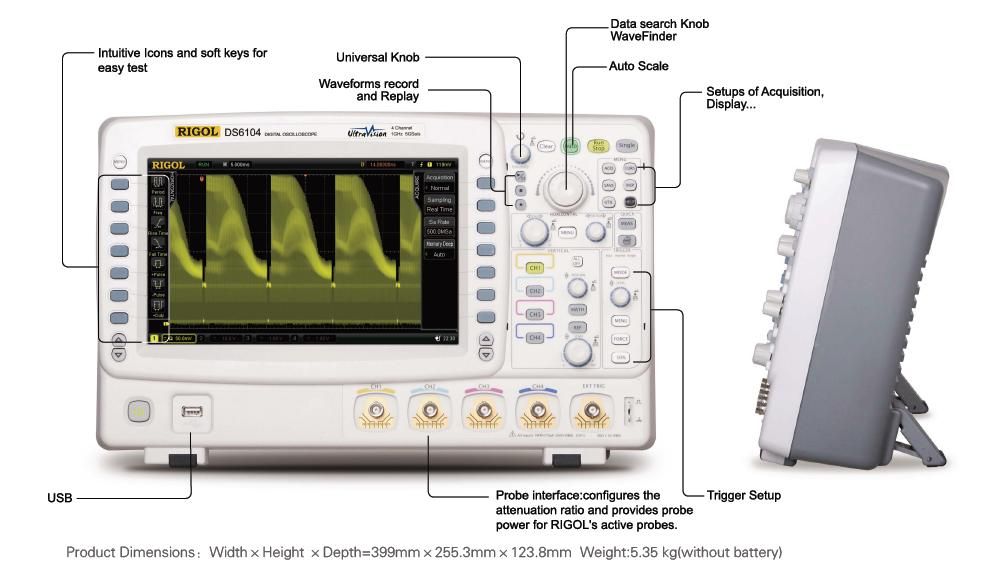

Габаритные размеры 399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)
Вес Около 5,3 кг (10,8 кг с упаковкой)

Стандартная комплектация

  • осциллограф
  • осциллографические щупы 600 МГц – 2/4 шт (по количеству каналов)
  • сетевой кабель
  • крышка на переднюю панель
  • USB кабель для подключения к ПК
  • краткое руководство по эксплуатации

Дополнительная комплектация

  • комплект для монтажа в стойку RM-DS-6000
  • адаптер USB-GPIB
  • пассивный пробник RP2200
  • пассивный пробник RP3300A
  • пассивный пробник RP3500A
  • пассивный пробник RP5600A
  • пассивный пробник RP6150A
  • дифференциальный активный пробник RP7150A
  • высоковольтный пробник RP1300H
  • токовый пробник RP1001C
  • токовый пробник RP1002C
  • токовый пробник RP1003C
  • токовый пробник RP1004C
  • токовый пробник RP1005C
  • блок питания для токовых пробников RP1000P
  • дифференциальный высоковольтный пробник RP1025D
  • дифференциальный высоковольтный пробник RP1050D
  • дифференциальный высоковольтный пробник RP1100D
  • адаптер 50 Ом RT50J
  • опция декодирования RS232/UART SD-RS232-DS6000
  • опция декодирования I2C/SPI SD-I2C/SPI-DS6000
  • опция декодирования CAN SD-CAN-DS6000
  • опция декодирования FlexRay SD-FlexRay-DS6000
  • опция декодирования SD-COMBO-DS6000
  • Опция для анализа источников питания Ultra Power Analyzer UPA-DS
