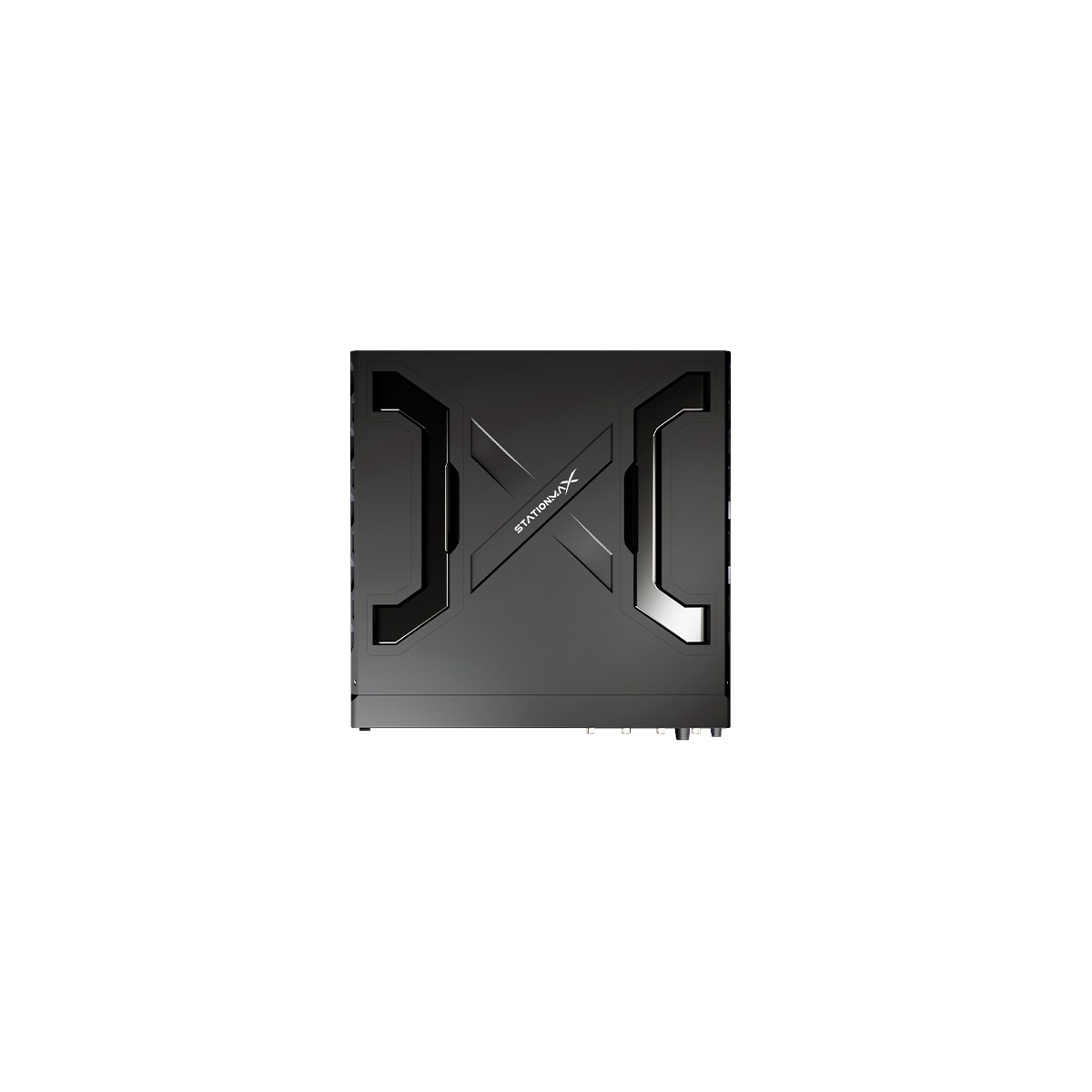

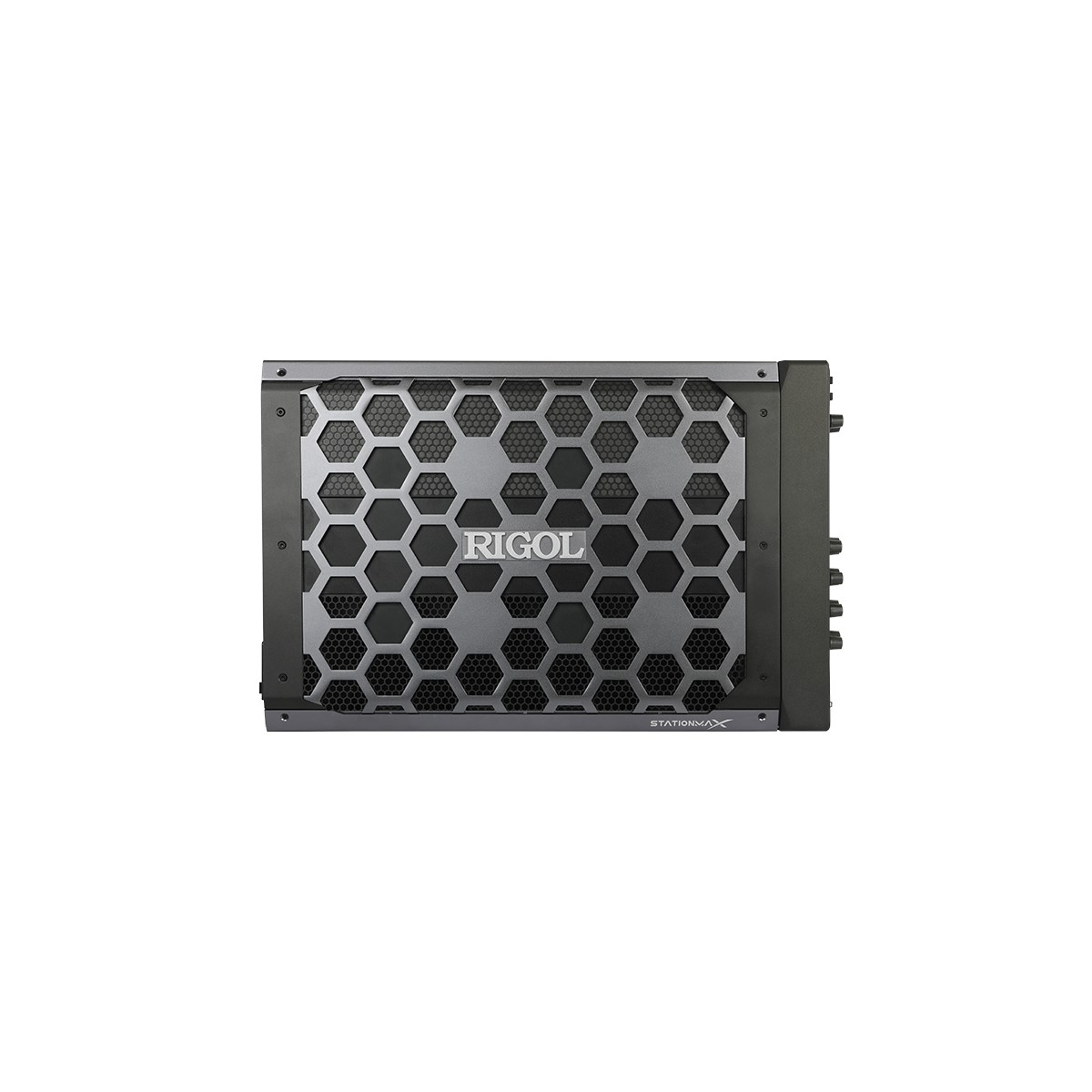

Цифровой осциллограф, полоса пропускания 3 ГГц Rigol DS70304

  • 5 561 778 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: DS70304
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

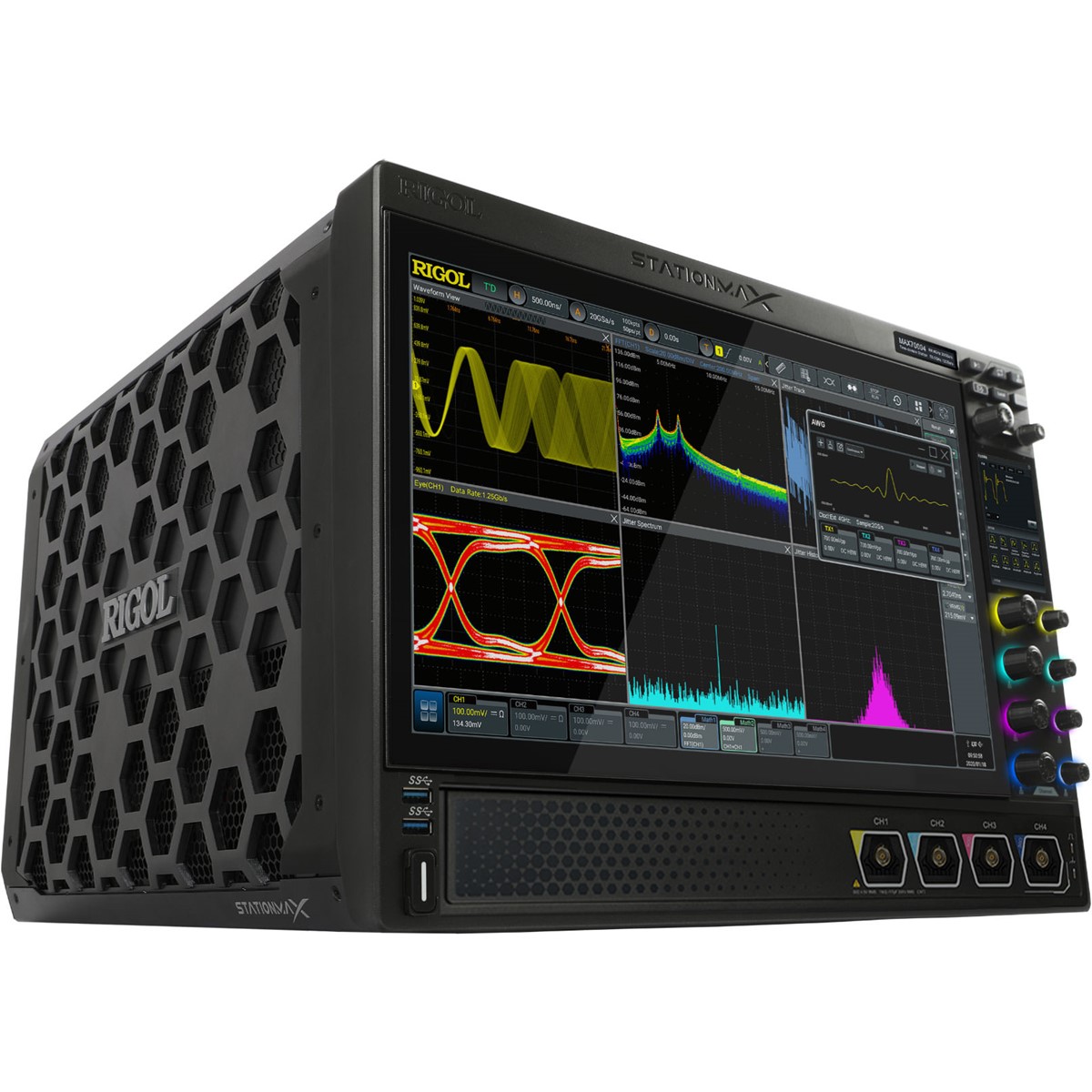

DS70304 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 3 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.

DS70304 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70304 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.

Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70304 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.

Особенности и преимущества

  • 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
  • До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:

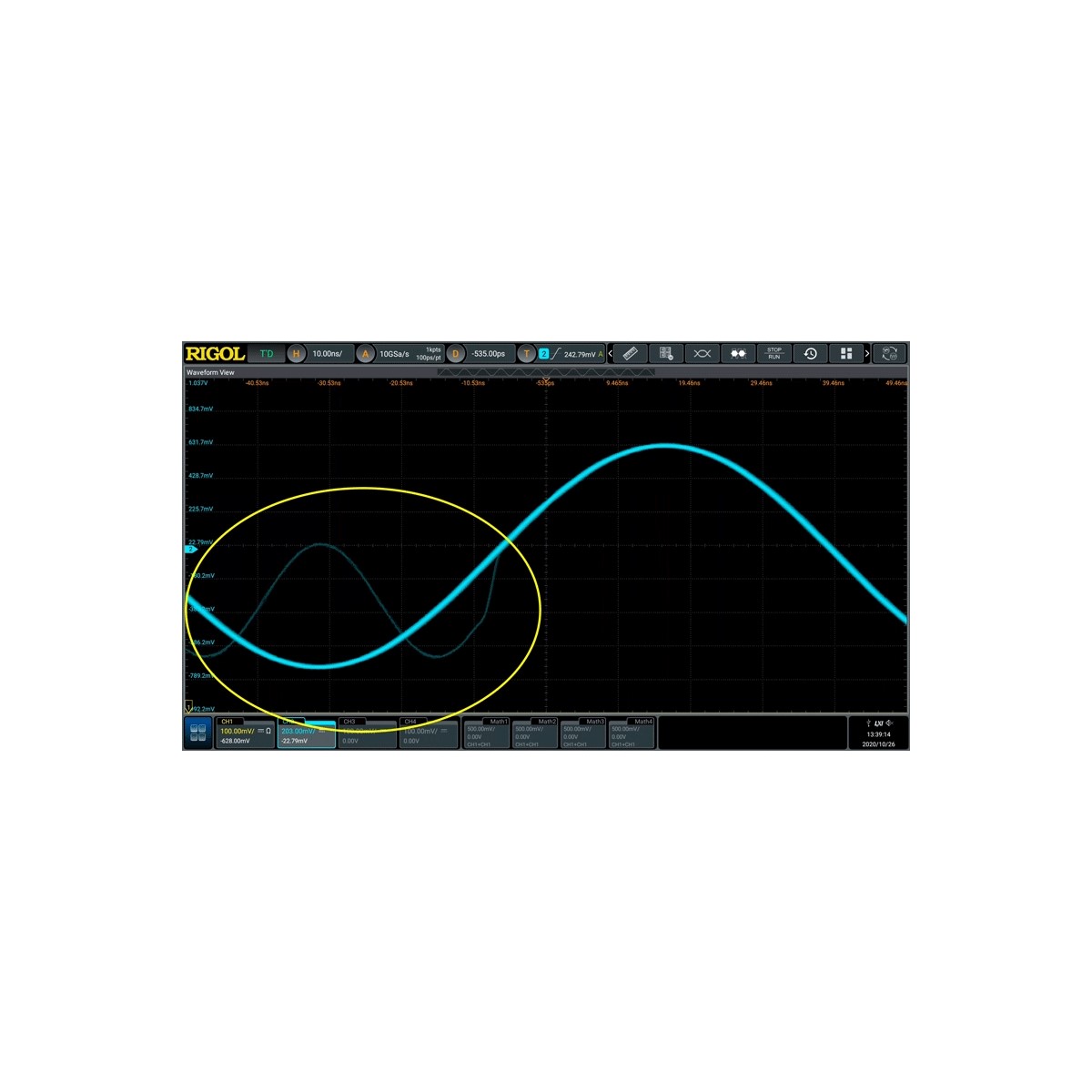

  • Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:
  • Стандартные и опциональные функции запуска;
  • Различные функции декодирования сигналов последовательной передачи данных (опционально);
  • Автоматическое измерение до 41 параметра сигнала;
  • Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
  • Расширенный анализ спектра в реальном масштабе времени (RTSA):

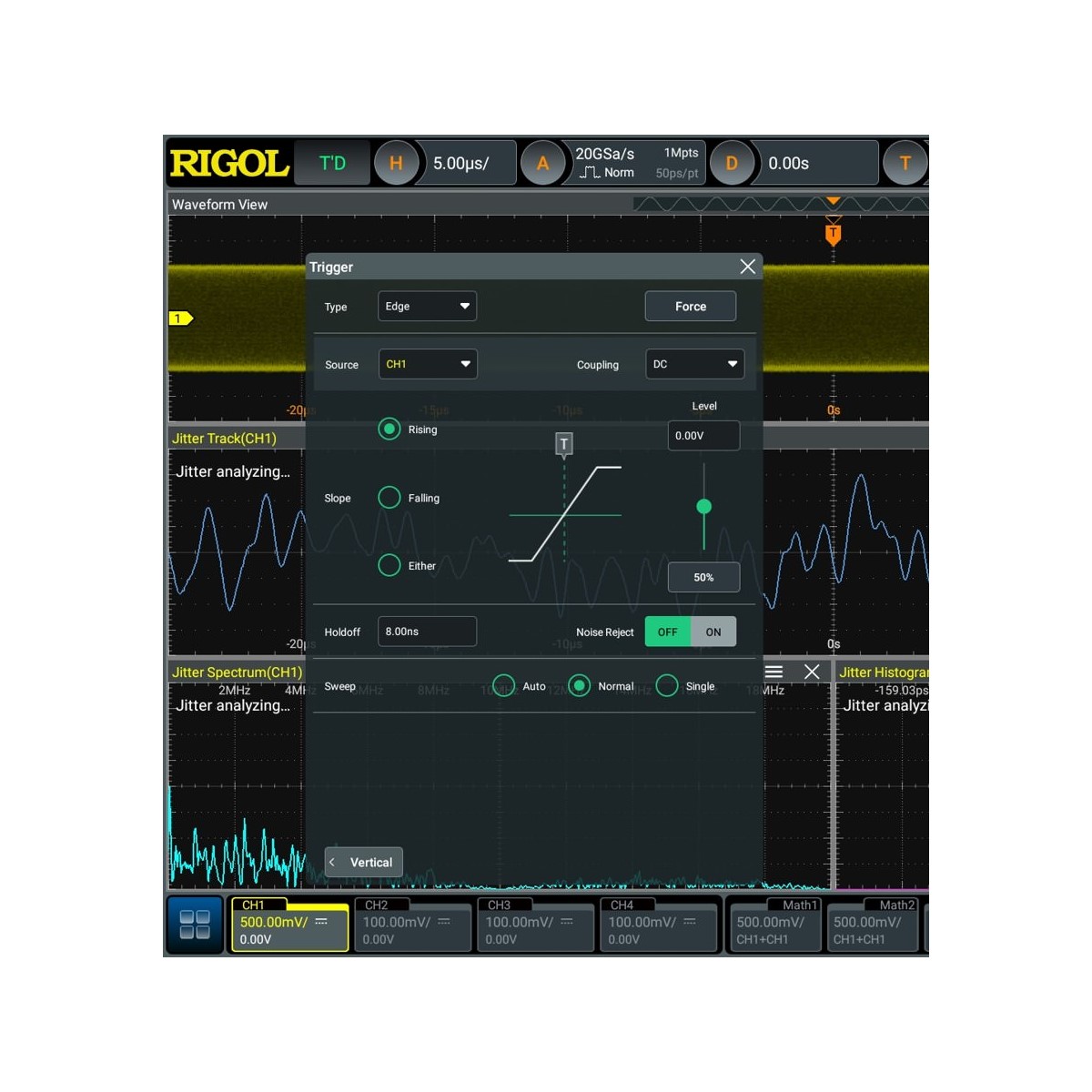

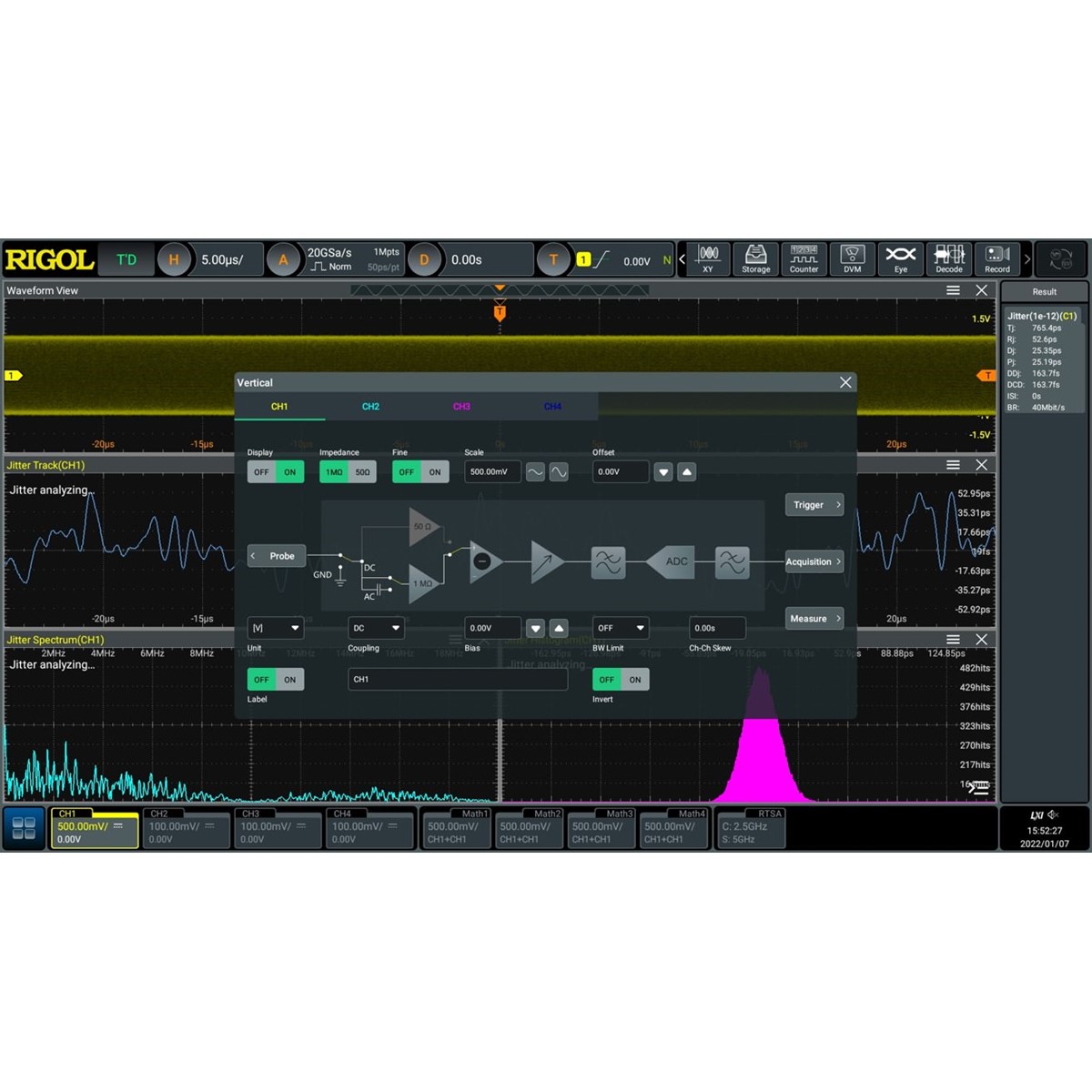

  • Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:
  • Построение глазковых диаграмм и расширенный анализ джиттера (опционально):

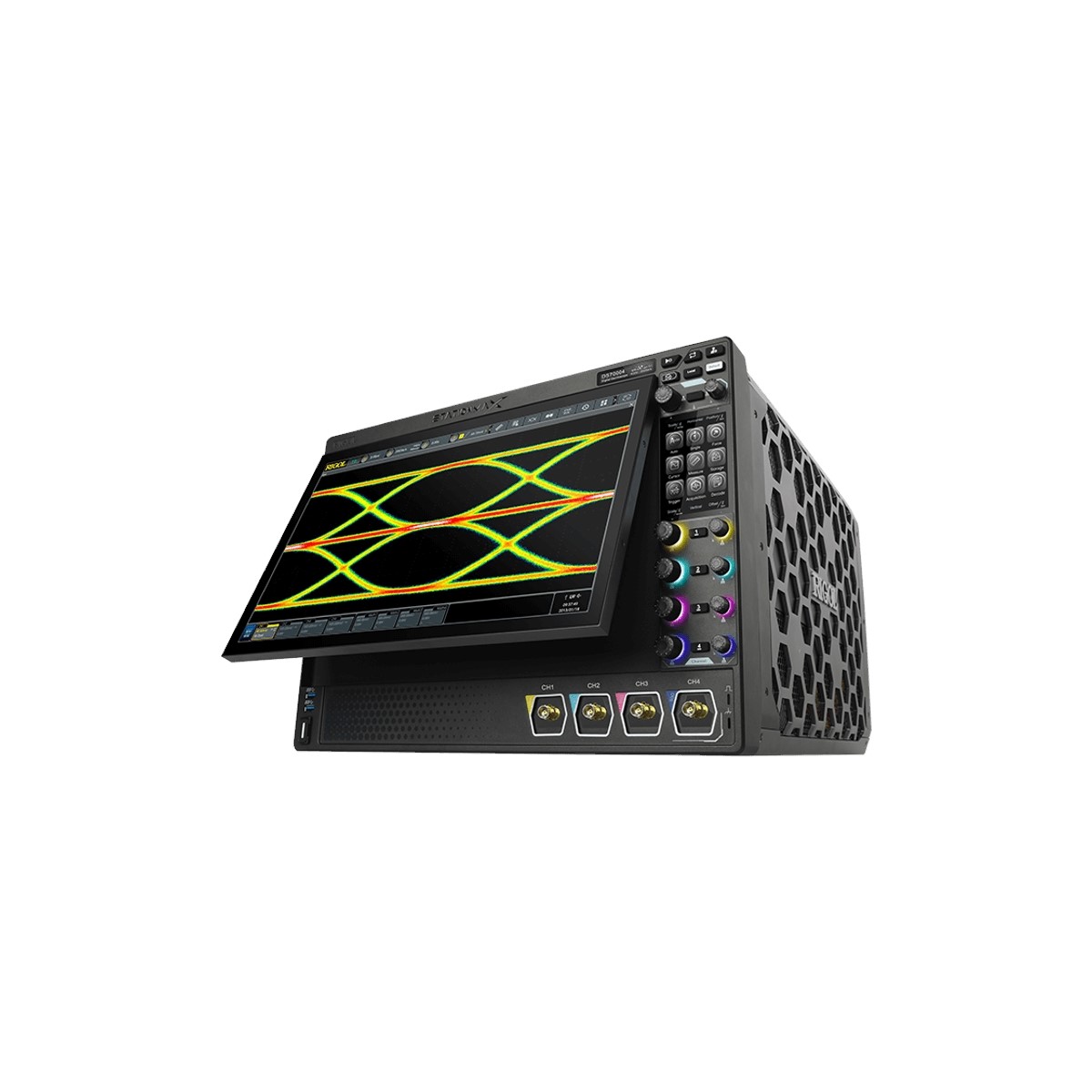

  • Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
  • Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:
  • Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:
  • Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
  • Высокопроизводительный активный дифференциальный пробник PVA8350 с полосой пропускания 3,5 ГГц (опционально, технические характеристики см. на соотв. вкладке):
  • Применение пробника ближнего поля NFP-3 с осциллографом DS70304 в режиме анализа сигналов в реальном времени (RTSA), позволяет найти источники помех тестируемого устройства:

Основные технические характеристики

Аналоговая полоса пропускания 3 ГГц
Аналоговые каналы 4
Длина записи 2 млрд. точек
Макс. частота дискретизации 20 Гвыб/с
Скорость захвата осциллограмм > 1 000 000 осц/с
Внесен в Госреестр Да
Масса, кг 22,5
Размеры 439*310*491

Технические характеристики

Технические характеристики осциллографа RIGOL DS70304
Полоса пропускания 3 ГГц
Расчетное время нарастания 130 пс
Количество входных каналов 4 аналоговых входа + 1 внешний вход запуска
Режим выборки Выборка в реальном времени
Максимальная частота дискретизации 20 Гвыб/с (1 канал)
10 Гвыб/с (2-4 канала)
Максимальная глубина памяти 500 млн. точек (стандарт)
2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)
Максимальная скорость захвата сигнала > 1 000 000 осц/с
Вертикальное разрешение 8;
От 9 до 16 бит (настраиваемое)
Аппаратная запись и воспроизведение сигналов в реальном времени Макс. 2 000 000 кадров (одноканальный режим)
Пиковый детектор Захват глитчей от 200 пс
Тип и размер встроенных дисплеев 15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой
Разрешение встроенных дисплеев 1920 х 1080 пикселей;
480 х 320 пикселей
Система вертикального отклонения
Входная связь По постоянному току, переменному току или заземление
Входной импеданс 1 МОм ± 1%, 50 Ом ± 2,5%
Входная емкость 17 пФ ± 3 пФ
Максимальное входное напряжение:
            1 МОм 30 В (скз) или ±40 В (пик);
с пробником RP3500A: 300 В (скз); ±400 В (пик)
            50 Ом 5 В (скз)
Чувствительность по вертикали:
            1 МОм От 1 мВ/дел до 10 В/дел
            50 Ом От 1 мВ/дел до 1 В/дел
Диапазон смещения по постоянному току:
            1 МОм ± 1 В (1 мВ/дел - 50 мВ/дел)
± 30 В (51 мВ/дел - 260 мВ/дел)
± 100 В (265 мВ/дел - 10 В/дел)
            50 Ом ±1 В (1 мВ/дел - 100 мВ/дел)
±4 В (102 мВ/дел - 1 В/дел)
Динамический диапазон ±5 делений
Относительная погрешность усиления по постоянному току ± 2% от всей шкалы
Горизонтальная развертка
Диапазон временной развертки От 100 пс/дел до 1000 с/дел
Разрешение по времени 0,5 пс
Погрешность частоты опорного генератора  ± 0,5 х 10-6 ± 1 х 10-6/год
Задержка между каналами ≤50 пс
Система запуска
Источник сигнала запуска Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока
Режим запуска Автоматический, нормальный, одиночный
Диапазон удержания От 8 нс до 10 с
Полоса пропускания системы запуска:
            внутренний источник запуска Полоса пропускания аналоговых входов
            внешний вход запуска 200 МГц
Чувствительность системы запуска:
            внутренний источник запуска 0,5 деления; ≥50 мВ/дел
0,7 деления, с включённым шумоподавлением
            внешний вход запуска 200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц)
Импеданс внешнего входа запуска 1 мОм ±1%, SMA разъем
Диапазон установки порога срабатывания запуска:
            внутренний источник запуска ± 5 делений от центра экрана
            внешний вход запуска ± 5 В
            питающая сеть переменного тока Фиксированное значение 40% - 60 %
Типы запуска Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту
Запуск и декодирование по сигналам протоколов передачи данных RS232/UART: DS70000-EMBDA (опция)
  I2C: DS70000-EMBDA (опция)
  SPI: DS70000-EMBDA (опция)
  CAN: DS70000-AUTOA (опция)
  FlexRay: DS70000-AUTOA (опция)
  LIN: DS70000-AUTOA (опция)
  I2S: DS70000-AUDIOA (опция)
  MIL-STD-1553: DS70000-AEROA (опция)
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение):
            1 МОм 500 мкВ
            50 Ом 500 мкВ
Поддержка курсорных измерений 2 пары курсоров по осям X и Y
Количество автоматических измерений 41 (в том числе до 14 измерений могут отображаться одновременно на экране)
Количество математических функций 4
Максимальная длина сигнала БПФ 1 млн. точек
Типы окна БПФ Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник
Поиск по пиковым значениям
  		Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Функция анализа спектра в режиме реального времени (опция DS70000-RTSA)
Длина записи 64 000 точек
Скорость захвата БПФ 10 000 спектров/с
Установка разрешения полосы пропускания Ручная/автоматическая
Тип окна БПФ Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник
Поиск по пиковым значениям
  		Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
Анализ осциллограмм
Запись сигналов
  		Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов.
Тест «Годен/Не годен» Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана
Цветовая гамма
  		Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт
Тип: Полностью автоматический, полуавтоматический и ручной
Скорость передачи данных: 1 МБ
Измерения глаза: уровень единицы, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.
Анализ джиттера (опция DS70000-JITTA) Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик.
Типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE.
Отображение измерений: тренд, гистограмма и спектр
Цифровой вольтметр 3 разряда, измерение напряжения постоянного и переменного тока
Функции вольтметра Измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичное значение напряжения переменного тока
Прецизионный частотомер До 8 разрядов
Разрешение От 3 до 8 разрядов (устанавливаемое пользователем)
Функции частотомера Измерение частоты, периода, сумматор
Частотный диапазон частотомера От 0 до 3 ГГц
Сумматор До 48 разрядов
Общие характеристики
Тип и размер встроенного дисплея 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch»
Особенности дисплея Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем
Разрешение встроенного дисплея 1920 х 1080 пикселей
Масштабная сетка 10 делений по вертикали х 8 делений по горизонтали
Послесвечение Выключено;
Бесконечное послесвечение;
Настраиваемое послесвечение (от 100 мс до 10 с)
Интерфейсы связи USB 3.0, LAN
Видеовыход HDMI
Напряжение и сила тока сети питания 100 В – 240 В, 45 – 440 Гц
Максимальная потребляемая мощность 500 Вт
Диапазон рабочих температур От 0℃ до +50℃
Диапазон температур хранения От -30℃ до +70℃
Относительная влажность Не более 90%
Габаритные размеры 439 х 310 х 491 мм
Высота для монтажа в измерительную стойку 7U
Вес 22,5 кг

Комплектация

  • Цифровой осциллограф
  • Шнур питания
  • Пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт.
  • USB-кабель
