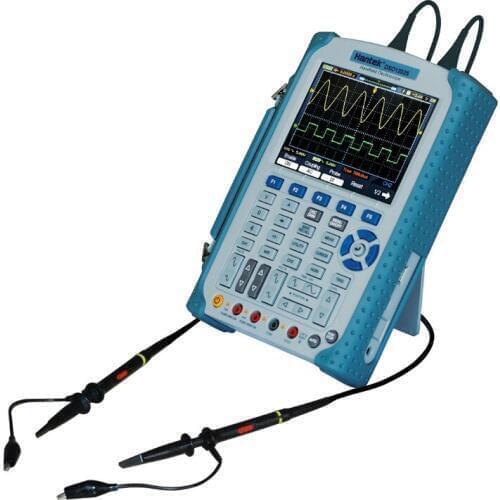

Портативный осциллограф Hantek DSO-1152S

  • Цена - по запросу

Младшие модели: DSO-8060 (полоса 60Мгц, встроен генератор),DSO-1062B (полоса 60Мгц),

Старшие модели: DSO-1202B (полоса 200Мгц)

Состав упаковки

  • Коробка (1 шт)
  • Сумка (1 шт)
  • Устройство (1 шт)
  • Блок питания (1 шт)
  • Щупы для ЦММ (2 шт)
  • Щупы для осциллографа (2 шт)
  • USB кабель (1 шт)
  • Диск и инструкция

Характеристики серии

  • Изолированная "земля" на каждом канале. CAT II 1000В, CAT III 600В.
  • Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
  • Большой экран размером 5.6 дюйма с разрешением 640*480.
  • USB 2.0 интерфейс, поддерживает съемный диск, опционально RS232/LAN, легко управляется с ПК или удаленно
  • Высокая скорость обновления (2500 кадров)
  • Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
  • FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
  • Запись и сохранение сигналов
  • Работа от батареи (установлена в устройства)

Спецификации

Каналов2
Аналоговая полоса пропускания150 МГц
Время нарастания (Rise Time) 2.3 нс
Входной импеданс Сопротивление: 1M
Входная чувствительность 2мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение AC: 600V, DC: 800V
Дискретизация реального времени1 ГГц при 1 канале, 500МГц при 2-х каналах
Эквивалентная дискретизация 25 ГГц
Диапазоны времени 2 нс/деление до 2000 с/деление
Память 1М замеров при одном канале, 512К замеров в двуканальном режиме
Точность временной задерджкм50ppm
Точность усиления по DC+/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Режимы триггераФронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
ПараметрыВремя задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: Ch2/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
Ch2,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
Ch2,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измеренияPk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигналаCh2+/- CH2, Ch2xCH2, Ch2/CH2, FFT (БПФ), Инвертирование, pass/fail
Изоляция
Плавающее напряжение между BNC и землей600В Кат III, 1000В Кат II
Плавающее напряжение между каналами600В Кат III, 1000В Кат II
Плавающее напряжение между мультиметром и землей1000В
Между входными портами напрямую400V Кат II
Вход щупа 1:10600В Кат III, 1000В Кат II
Максимальное входное наряжения мультиметра=Плавающее напряжение между мультиметром и землей
Режим мультиметра
Максимальное разрешение 6000 отсчетов
Режимы Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи
Максимальное напряжение на входе AC: 600В, DC: 800В
Максимальный ток на входе AC: 10A, DC: 10A
Входной импеданс 10 Мом
Экран TFT ЖК 5.6 дюймов 640 x 480 точек
ИнтерфейсUSBUSB 2.0 Full Speed
Питание от сети AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 12-17В, 1500 мA
Питание от встроенной батареи Li-ion аккумулятор
Размеры 245 x 163 x 52 (мм)
Вес 1.3 Кг

Описание на сайте производителя: http://www.hantek.com/english/produce_list.asp?unid=140

Программное обеспечение

Windows 2000, XP, Vista, Windows7

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 150
Тип осциллографа Осциллограф-мультиметр
Число каналов 2
