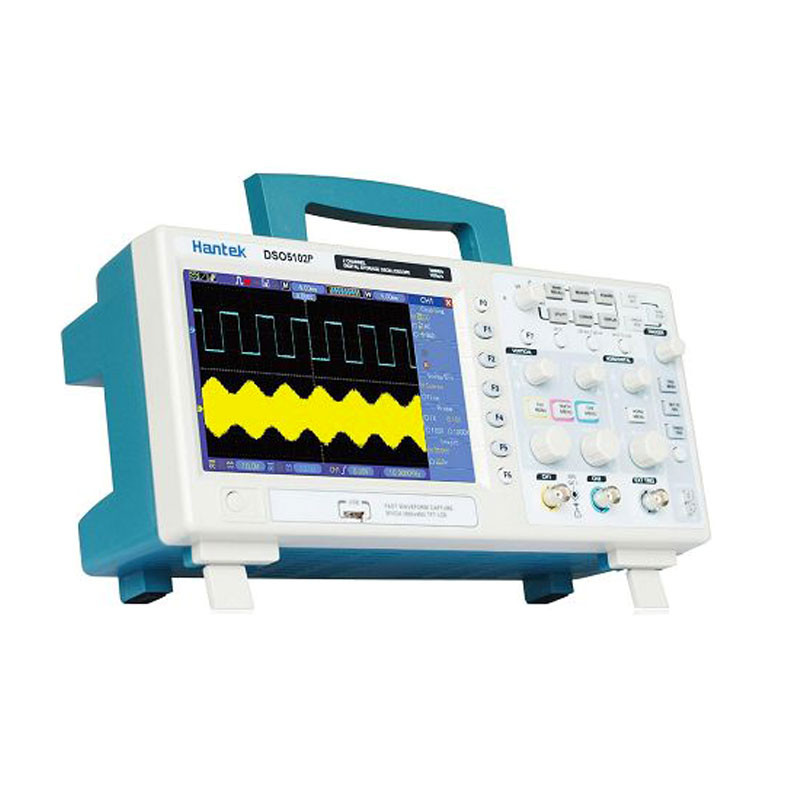

Настольный осциллограф Hantek DSO-5102P

  • 26 640 руб.

  • Последняя цена (на момент наличия)

  • Производитель: Hantek
  • Модель: DSO5102P
  • Наличие: Нет в наличии

Младшие модели: DSO-5062B (полоса 60Мгц), DSO-5072B (полоса 70Мгц)

Старшие модели: DSO-5202B (полоса 200Мгц), DSO-5202P (полоса 200Мгц),MSO-5102D (полоса 100Мгц, логический анализатор)

MSO-5202D (полоса 200Мгц, логический анализатор)

Альтернативные модели: DSO-5102B (полоса 100Мгц)

Состав упаковки

  • Устройство (1 шт)
  • Коробка (1 шт)
  • Кабель питания (1 шт)
  • Кабель USB (1 шт)
  • Щупы (2 шт)

Характеристики серии DSO-5102P

  • Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
  • Большой экран размером 7 дюймов с разрешением 800*480.
  • USB 2.0 интерфейс, usb host, легко управляется с ПК
  • Высокая скорость обновления (2500 кадров)
  • Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
  • FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
  • Запись и сохранение сигналов

Спецификации

Основное отличние от серии 5000B: память 40К, но выше скорость дискретизации в различных комбинацияхпамяти и времени на деление.

Каналов2
Аналоговая полоса пропускания100 МГц
Время нарастания (Rise Time) 3.5 нс
Входной импеданс 1M
Входная чувствительность 2мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение (вход 1:1)КАТ I и КАТ II: 30В rms
КАТ III: 15В Rms
КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше.
Для несинусоидального сигнала пик должен быть менее 45В.
Превышение 30В болжно быть менее 100мс.
Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В.
При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше.
Дискретизация реального времени1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация 25 ГГц
Диапазоны времени 4 нс/деление до 40 с/деление
Память 40К
Точность временной задерджкм50ppm
Точность усиления по DC+/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Режимы триггераФронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
ПараметрыВремя задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: Ch2/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
Ch2,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
Ch2,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измеренияPk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигналаCh2+/- CH2, Ch2xCH2, Ch2/CH2, FFT (БПФ), Инвертирование, pass/fail
Экран TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USBUSB 2.0 Full Speed
Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры 313мм х 108мм (глубина) х 142мм (высота)
Вес 2.08 Кг

Описание на официальном сайте Hantek:
http://www.hantek.com/english/produce_list.asp?unid=160

Программное обеспечение

Windows 2000, XP, Vista, Windows7

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 100
Тип осциллографа Цифровой
Число каналов 2
