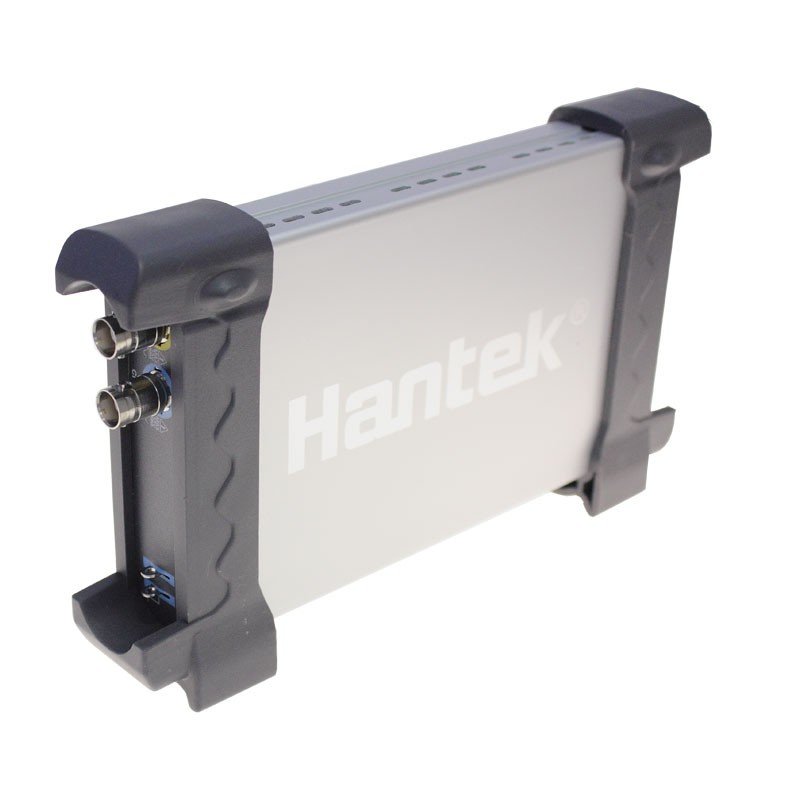

USB осциллограф Hantek DSO-6022BE

Главная особенность модели заключается в зависимости полосы пропуская от выбранного значения вольт/деление.

Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.

Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.

Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.

В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.

Если вам это ограничения не подходят, то рассмотрите модель DSO-6052BE.

Старшие модели: DSO-2090,DSO-6052BE,DSO-6082BE,DSO-5200A

Комплектация

• Устройство (1 шт)
• Программное обеспечение
• Щупы (2 шт)
• USB шнур (1 шт.)

Возможности

• Интерфейс USB 2.0, не требует внешнего питания.
• Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
• Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
• ОС: Windows XP ,VISTA, 7,10. Android (HSCOPE)
• Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
• К одному компьютеру можно подключать несколько устройств

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

Характеристики устройства

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)

Программное обеспечение

Программное обеспечение может работать в демо-режиме без физического устройства. Вы можете скачать его, установить и ознакомиться с его функциями прямо сейчас. Программное обеспечение доступно в разделе «Скачать».
