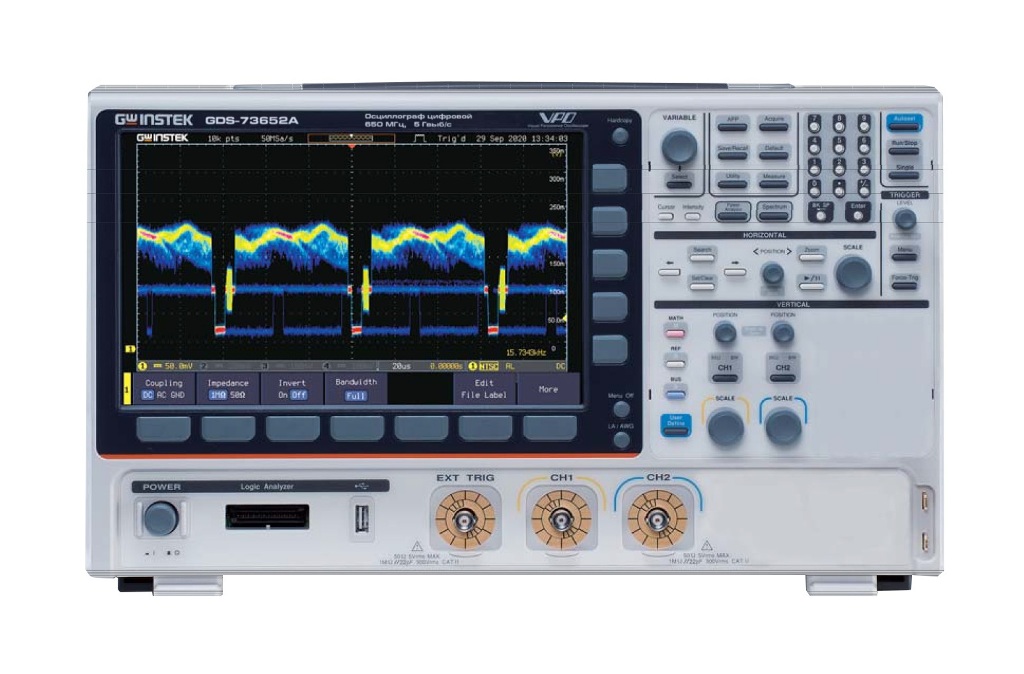

Осциллографы цифровые GW Instek GDS-73000А

Функциональность «3 в 1»: комбинация ресурсов для измерений в 2-х доменах (во временной и частотой области –Time/ «Осциллограф» и Frequency/ «Анализатор спектра») и встроенный генератор сигналов произвольной формы (AWG)

• Осциллограф: полосы пропускания 350 МГц / 650 МГц (73352A / 73652A)
• Количество каналов: 2 (+ вход внешней синхронизации/ EXT)
• Макс. частота дискретизации: 5 ГГц (при объединении), 2,5 ГГц/ кан
• Объем памяти: 200 М (на канал)
• Переключаемый входной импеданс: 50 Ом/ 1 МОм
• Технология VPO: визуализация аналогового осциллографа (200.000 осц./с)
• Сбор данных: выборка, пик. детектор, усреднение, интерполяция Sin X/x
• Режимы «Поисковая машина» (Search) для поиска событий по заданным условиям, растяжки окна, самописец и X-Y
• Сегментированная память (490.000 сегментов)
• Автоизмерения (38 параметров), курсорные измерения (U; T; 1/T); математика: сложение, вычитание, умножение, деление, встроенный редактор формул
• Функция автоизмерения временных задержек (8 параметров)
• Автоустановка параметров развертки/ запуска
• Синхронизация по длительности импульса и ТВ (видео)
• Сбор данных: выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res)
• Анализатор спектра: 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ 1Гц ~ 2,5МГц, уровень собств. шумов (тип.): -80 дБм
• Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К
• Функция анализа частотных характеристик (FRA): построение диаграмм Боде (ЛАФЧХ)
• Цифровые фильтры (ВЧ/ НЧ) с ручной регулировкой
• Внутренняя память: 20 осциллограмм, 20 профилей настроек
• Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, мин. интервал 2 с)

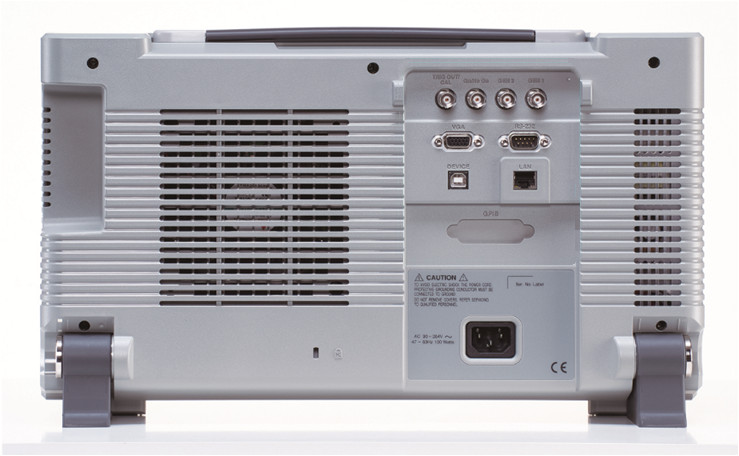

• Интерфейсы: USB 2.0 (2шт), RS-232, LAN (GDS-73352A/ -73652A)
• Интерфейсы для GDS-73352A(GPIB), GDS-73652A(GPIB): GPIB, USB 2.0 (2шт), RS-232, LAN
• Цветной WVGA TFT-дисплей (26 см), технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра
• Выход для подключения внешнего монитора (SVGA)
• Логический анализатор (MSO-опция): синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN*
• Русифицированное меню
• Доп. аксессуары (опции): высоковольтные (3 модели) и токовые пробники (5 моделей), 16 кан. логический пробник (DS3A-16LA)
