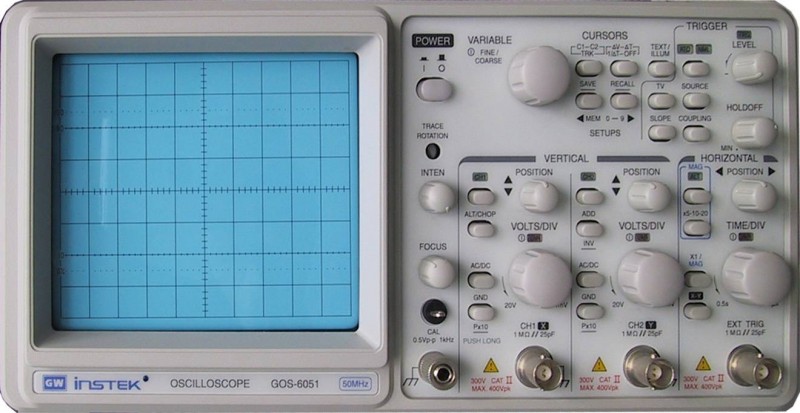

Осциллограф универсальный 2-канальный 50 МГц GOS-6051

  • Цена - по запросу

  • Производитель: GW Instek
  • Модель: GOS-6051
  • Наличие: Нет в наличии

Краткие характеристики:

  • Полоса пропускания 50 МГц
    • Чувствительность 1 мВ/дел.
      • Экранная графика
        • Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления
          • Растяжка развертки х5, х10, х20
            • Одновременная индикация основной и растянутой развертки
              • ТВ-синхронизация (построчная и покадровая)
                • Автовыбор источника синхросигнала
                  • Режим развертки внешним сигналом (X-Y вход)
                    • Модуляция яркости луча (Z-вход)
                      • Дополнительный выход канала 1
                        • Звуковая и светодиодная индикация
                          • Компактный, удобное расположение органов управления

                            Характеристики

                            Параметры

                            Значения

                            Канал вертикального отклонения

                            Полоса пропускания (-3дБ)

                            0…50 МГц (0...7 МГц при 1мВ/дел, 2мВ/дел)

                            Коэф. отклонения (Коткл.)

                            1 мВ/дел…20 В/дел (шаг 1-2-5)

                            Погрешность установки Коткл.

                            ± 3% (5 мВ/дел...20 В/дел)
                            ± 5% (1 мВ/дел, 2 мВ/дел)

                            Регулировка Коткл.

                            Плавное перекрытие в 2.5 раза

                            Время нарастания

                            ≤ 7нс (≤ 50нс при 1мВ/дел, 2мВ/дел)

                            Входной импеданс

                            1 МОм/25 пФ

                            Макс. входное напряжение

                            400 В (DC + ACпик.) при ≤ 1кГц

                            Режимы работы

                            Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

                            Канал горизонтального отклонения

                            Коэф. развертки (Кразв.)

                            0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20

                            Погрешность установки Кразв.

                            ±3%
                            ±5% при растяжке х5, х10
                            ±8% при растяжке х20

                            Регулировка Кразв.

                            Плавное перекрытие в 2.5 раза

                            Мин. значение Кразв.

                            100нс/дел (10нс/дел – 50нс/дел – некалиброванные)

                            Синхронизация

                            Режимы синхронизации

                            Автоколебательный, ждущий, ТВ (кадр, строка)

                            Источники синхронизации

                            Автовыбор, канал 1, канал 2, сеть, внешний

                            Фильтры синхронизации

                            Связь по переменному току, ФВЧ, ФНЧ

                            Внешняя синхронизация

                            Макс. уровень: 400 В (DC + ACпик.) при ≤ 1кГц
                            Вх. импеданс: 1 МОм/25 пФ

                            Функция HOLD-OFF

                            Ручная регулировка стабильности запуска развертки

                            Курсорные измерения (GOS-6031)

                            Функции

                            DV, DТ, 1/DТ

                            Разрешение

                            1/25 деления

                            Диапазон эфф. измерений

                            По вертикали ±3 дел., по горизонтали ±4 дел

                            ИЗМЕРЕНИЕ ЧАСТОТЫ (GOS-6031)

                            Частотный диапазон

                            50 Гц…50 МГц

                            Погрешность измерения

                            ±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц)

                            Чувствительность

                            2 дел (источник синхросигнала – кан1 или кан2)

                            X-Y вход

                            Полоса пропускания

                            0...500 кГц (-3дБ)

                            Коэффициент отклонения

                            1мВ/дел...20В/дел

                            Разность фаз X-Y

                            ≤ 30 в диапазоне 0...50кГц

                            Z-вход

                            Частотный диапазон

                            0...2МГц

                            Чувствительность

                            5В (макс. до 30В DC+AСпик при ≤ 1кГц)

                            Входное сопротивление

                            47 кОм

                            ЭЛТ

                            Экран

                            8?10дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100%

                            Напряжение ускорения

                            10 кВ

                            Общие данные

                            Напряжение питания

                            100/120/230В±10%, 50/60Гц

                            Габаритные размеры

                            275?130?370мм

                            Масса

                            7,2кг

                            Комплект поставки

                            Шнур питания (1), делитель х1 / х10 (2)
