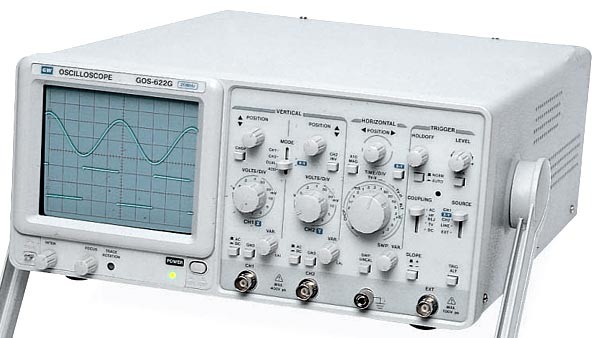

Осциллограф 2-канальный 20 МГц GOS-622G

  • Цена - по запросу

  • Производитель: GW Instek
  • Модель: GOS-622G
  • Наличие: Нет в наличии

Краткие характеристики:

  • Полоса пропускания 20 МГц
    • Высокая чувствительность (1 мВ/дел)
      • Автоматическая установка уровня синхронизации
        • ТВ-синхронизация
          • Модуляция яркости луча (Z-вход)
            • Дополнительный выход канала 1
              • Высокая надежность
                Характеристики Параметры Значения
                Канал вертикального отклонения Полоса пропускания (-3 дБ) 0...20 МГц  (0...10 МГц при 1 мВ/дел...2 мВ/дел)
                Коэф. отклонения (Коткл.) 1 мВ/дел...5 В/дел (шаг 1-2-5)
                Погрешность установки Коткл. ± 3 % (± 5 % при 1 мВ/дел, 2 мВ/дел)
                Регулировка Коткл. Плавное перекрытие в 2,5 раза
                Время нарастания ≤ 17,5 нс (≤ 35 нс при 1 мВ/дел, 2 мВ/дел)
                Входной импеданс 1 МОм / 25 пФ
                Макс. входное напряжение 400 В (DC+AС пик, до 1 кГц)
                Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором
                Выход канала 1 ≥50 мВ/дел на 50 Ом
                Канал горизонтального отклонения Коэф. развертки (Кразв.) 0,1 мкс/дел...0,5 с/дел (шаг 1-2-5), растяжка ?10
                Погрешность установки Кразв. ± 3 % (±  5...8 % при растяжке х10)
                Регулировка Кразв. Плавное перекрытие в 2,5 раза
                Синзронизация Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
                Режимы запуска развертки Автоколебательный, ждущий, ТВ
                Фильтры синхронизации Связь по постоянному или переменному току, ФВЧ
                Уровень внеш. синхронизации До 100 В (DC+AС пик, до 1кГц)
                Вход внешней синхронизации 1 МОм / 35 пФ
                X-Y вход Полоса пропускания (-3 дБ) 0...1 МГц
                Коэффициент отклонения 5 мВ/дел...5 В/дел (± 4 %)
                Разность фаз X-Y ≤ 30 в диапазоне 0...50 кГц
                Z-вход Частотный диапазон 0...5 МГц
                Чувствительность ≥3 В (макс. до 50 В DC+AС пик, до 1 кГц)
                Входное сопротивление 5 кОм
                ЭЛТ Размер экрана 8 × 10 дел. (1 дел. = 10 мм)
                Напряжение ускорения 2 кВ
                Общие данные Напряжение питания 100/120/220/230 В (± 10 %), 50/60 Гц
                Потребляемая мощность 70 В*А
                Габаритные размеры 310 × 150 × 455 мм
                Масса 8,2 кг
                Комплект поставки Шнур питания (1), делитель х1 / х10 (2)

                Файлы для загрузки

                Список документов товара

                Сервис
                Срок гарантии (лет) 1
                Госреестр СИ № 29608-05 (срок действия до 01.08.2010 г.)
                Стоимость поверки, руб. 5000
                Фильтр осциллографы
                Полоса пропускания, МГц 20
                Тип осциллографа Аналоговый
                Число каналов 2
