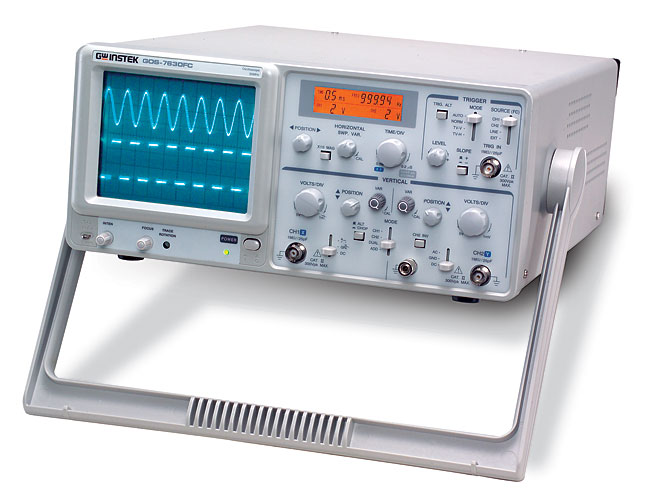

Осциллограф 2-канальный 30 МГц со встроенным частотомером GOS-7630FC

  • Цена - по запросу

  • Производитель: GW Instek
  • Модель: GOS-7630FC
  • Наличие: Нет в наличии

Краткие характеристики:

  • Полоса пропускания 0…30 МГц
    • Встроенный 5-ти разрядный частотомер
      • ЖК-индикатор: индикация Коткл., Кразв., частоты
        • Высокая чувствительность (1 мВ/дел.)
          • ТВ синхронизация (TV-V, TV-H)
            • Модуляция яркости луча (Z-вход)
              • Автоустановка коэффициента развертки
                • Выход канала 1
                  • Высокая надежность
                    • Лучшее соотношение цены и качества

                      Характеристики

                      Параметры

                      Значения

                      Канал вертикального отклонения

                      Полоса пропускания

                      0…30 МГц (-3 дБ) (0…7 МГц при усилении ×5)

                      Коэф. отклонения (Коткл.)

                      5 мВ/дел…5 В/дел (шаг 1-2-5), усиление ×5

                      Погрешность установки Коткл.

                      ±3% (±5% при 1 мВ/дел, 2 мВ/дел)

                      Регулировка Коткл.

                      Плавное перекрытие в 2,5 раза

                      Время нарастания

                      ≤ 11,7нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)

                      Входной импеданс

                      1 МОм/25 пФ

                      Макс. входное напряжение

                      300 В (DC+AСпик., до 1 кГц)

                      Режимы работы

                      Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

                      Выход канала 1

                      ≥20 мВ/дел на 50 Ом, частота 50 Гц ~ 5 МГц

                      Канал горизонтального отклонения

                      Коэф. развертки (Кразв.)

                      0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×10

                      Погрешность установки Кразв.

                      ±3% (±5% при растяжке х10)

                      Регулировка Кразв.

                      Плавное перекрытие в 2,5 раза

                      Синхронизация

                      Источники синхронизации

                      Автовыбор, канал 1, канал 2, сеть, внешний

                      Режимы запуска развертки

                      Автоколебательный, ждущий, ТВ (кадр, строка)

                      Уровень внеш синхронизации

                      До 300 В (DC+Acпик., до 1 кГц)

                      Вход внешней синхронизации

                      1 МОм/30 пФ

                      X-Y вход

                      Полоса пропускания

                      0…500 кГц (-3 дБ)

                      Коэффициент отклонения

                      5 мВ/дел…5 В/дел (±4%)

                      Разность фаз X-Y

                      ≤ 3° в диапазоне 0…50 кГц

                      Z-вход

                      Частотный диапазон

                      0…2 МГц

                      Чувствительность

                      ≥5 В (макс. до 30 В DC+ACпик., до 1 кГц)

                      Входное сопротивление

                      47 кОм

                      ЭЛТ

                      Размер экрана

                      8×10 дел. (1 дел.=10 мм)

                      Напряжение ускорения

                      2 кВ

                      ЖК - индикатор

                      Функции

                      Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов)

                      Подсветка

                      Оранжевая

                      Частотомер

                      Диапазон

                      50 Гц…30 МГц

                      Число разрядов

                      5

                      Погрешность измерения

                      ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц

                      Чувствительность

                      > 2 делений по горизонтальной оси

                      Общие данные

                      Напряжение питания

                      115 В / 230 В ±15%, 50/60 Гц

                      Габаритные размеры

                      310 × 150 × 455 мм

                      Масса

                      8,2 кг

                      Температура хранения

                      -10~+70 °C при влажности не более 70%

                      Комплект поставки

                      Шнур питания (1), пробник  ×1 /  ×10 (2)

                      Файлы для загрузки

                      Список документов товара

                      Сервис
                      Срок гарантии (лет) 1
                      Госреестр СИ № 29608-05 (срок действия до 01.08.2010 г.)
                      Фильтр осциллографы
                      Полоса пропускания, МГц 30
                      Тип осциллографа Аналоговый
                      Число каналов 2
