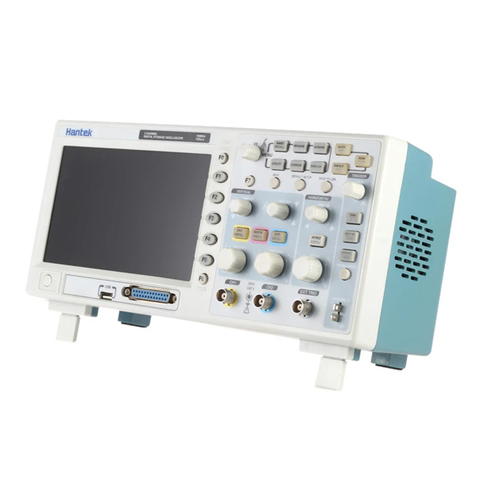

Настольный осциллограф Hantek MSO-5202D

  • 59 140 руб.

  • Последняя цена (на момент наличия)

  • Производитель: Hantek
  • Модель: MSO5202D
  • Наличие: Нет в наличии

Младшие модели: MSO-5102D (полоса 100Мгц, логический анализатор),DSO-5062B (полоса 60Мгц),DSO-5102B (полоса 100Мгц),DSO-5202B (полоса 200Мгц)

Состав упаковки

  • Устройство (1 шт)
  • Коробка (1 шт)
  • Кабель питания (1 шт)
  • Кабель USB (1 шт)
  • Щупы (2 шт)
  • Соединитель для логического анализатор

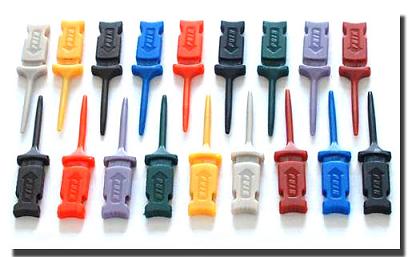

  • Щупы для логического анализатора (16 шт)
  • программное обеспечение

Характеристики серии MSO-5000D

Осциллограф

  • Отличный промышленный дизайн. Клавиши для каждого канала, времени, триггера, мультиметра
  • Большой экран размером 7 дюймов с разрешением 800*480.
  • USB 2.0 интерфейс, usb host, легко управляется с ПК
  • Высокая скорость обновления (2500 кадров)
  • Высокие частоты дискретизации - 1ГГц, 25ГГц в эквивалентном режиме.
  • FFT , + , - , * , / ,X-Y, 23 вида автоматических измерений, проверка по шаблону
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
  • Запись и сохранение сигналов

Логический анализатор

  • 16 каналов разбитые на 2 группы, в каждой группе пороговый уровень устанавливается индивидуально.
  • Дискретизация до 500 Мгц.
  • Мощные функции триггера: фронт, длительность, ширина пульса, тип кода, повтор и др.

Спецификации

Каналов2
Аналоговая полоса пропускания200 МГц
Время нарастания (Rise Time) 1.8 нс
Входной импеданс 1M
Входная чувствительность 2мВ/деление до 5В/деление
Связь на входе AC, DC and GND
Вертикальное разрешение 8 бит
Максимальное входное напряжение AC: 600V, DC: 800V
Дискретизация реального времени1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме.
Эквивалентная дискретизация 25 ГГц
Диапазоны времени 8 нс/деление до 40 с/деление
Память 1М замеров при одном канале, 512К замеров в двуканальном режиме
Точность временной задерджкм50ppm
Точность усиления по DC+/- 4% для диапазона 5mV/div to 2mV/div
+/- 3% для диапазона 5V/div to 10mV/div
Режимы триггераФронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM)
ПараметрыВремя задержки: 100нс-10с

Чувствительность триггера (по фронту):

DC: Ch2/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz
EXT(типично) 200мВ от DC до 40MHz
EXT/5(типично) 1В от DC до 40MHz
AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
Ch2,CH2: +-8 делений от центра экрана
EXT: ±-1.2В EXT/5: ±-6В

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
Ch2,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра)
EXT: ±-(6% установленного значения + 40mV)
EXT/5: ±-(6% установленного значения + 200mV)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM)
Автоматические измеренияPk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
Обработка сигналаCh2+/- CH2, Ch2xCH2, Ch2/CH2, FFT (БПФ), Инвертирование, pass/fail
Экран TFT ЖК 7 дюймов 800 x 480 точек
Интерфейс USBUSB 2.0 Full Speed
Питание от сети 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В
Размеры 313мм х 108мм (глубина) х 142мм (высота)
Вес 2.08 Кг

Логический анализатор

Каналов16 (разделены на 2 группы)
Импеданс200К (C=10p)
Входное напряжениеот -60 до 60В
Порог логического уровняот -8 до 8В
Дискретизация500Мгц
Совместимые сигналыTTL,CMOS,ECL
Память512К
Курсорные измерениядельта-V, дельта-T, 1/T в Гц
ИзмеренияПериод и частота
Запись позицииrefA, refB
ТриггерФронт, ширина импульса (равно, не равно, больше, меньше, позитивный, негативный), тип кода (H,L,X), продолжительность, последовательность, повтор.

Описание на официальном сайте Hantek:
http://www.hantek.com.cn/english/produce_list.asp?unid=154

Программное обеспечение

Windows XP, Vista, Windows7

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)

Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 1000
Полоса пропускания, МГц 200
Тип осциллографа Цифровой
Число каналов 2
