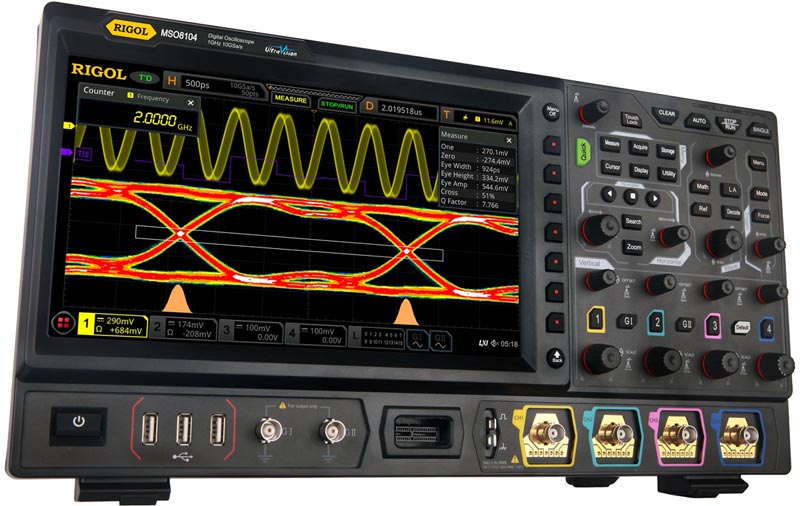

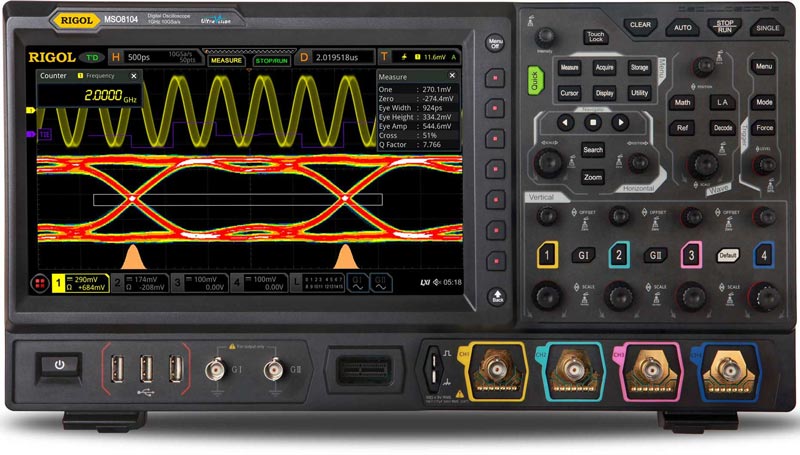

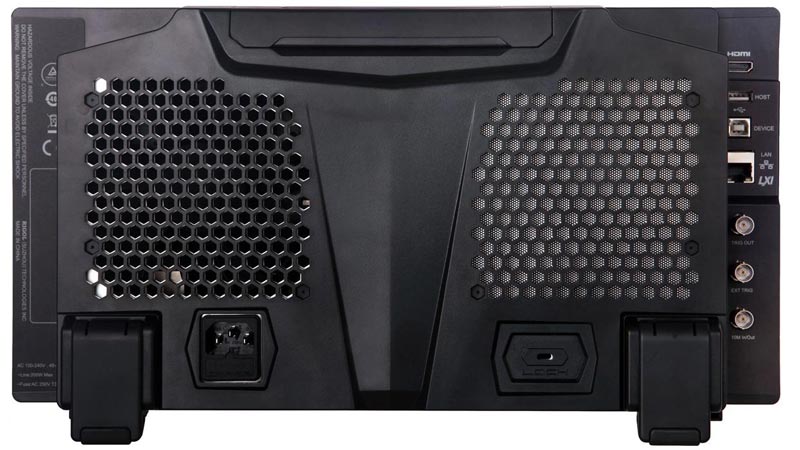

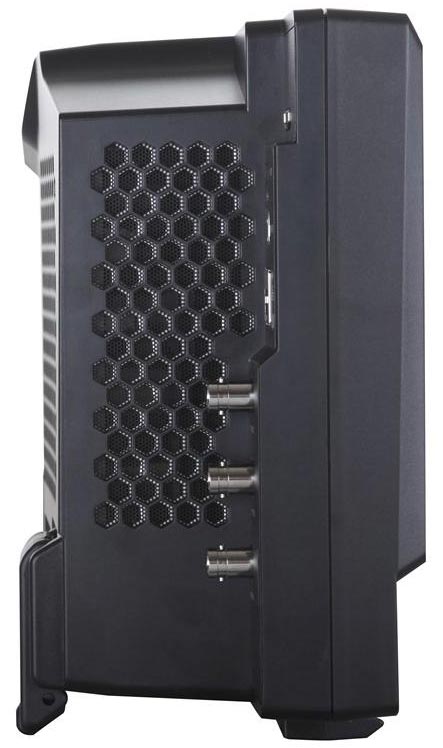

Осциллограф смешанных сигналов Rigol MSO8104
1 456 914 руб.
-
+
- Производитель: Rigol
- Модель: MSO8104
- Наличие: 1
- Готов к отгрузке: 26 декабря 2024
4 аналоговых канала + 16 цифровых (опция). Полоса пропускания - 1 ГГц (2 ГГц - опция). Технология UltraVision 2. Максимальная частота дискретизации - 10 Гвыб/с (5 Гвыб/с - два канала, 2,5 Гвыб/с каждый канал). Максимальная память - 500 М точек. АЦП 8 бит (12 бит - высокое разрешение). Скорость захвата 600000 осц./с. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S и MIL-STD-1553. Зональный запуск. Декодирование протоколов (опция). Анализ джиттера и глазковых осциллограмм (опция). 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Встроенный генератор (опция). Интерфейс: USB-host, USB-device, LAN (c VNC Web, LXI-C), HDMI; GPIB (опция). Дисплей: 10,1", цветной, сенсорный, 1024 х 600. Вес: 4,0 кг. Размеры: 410 x 224 x 135 мм.
Расширенное описание
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
|
Полоса пропускания |
50 Ом |
1000 МГц 2000 МГц (опция MSO8000-BW10T20) При всех включенных каналах максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц |
|||
| 1 МОм | 500 МГц | ||||
|
Режим дискретизации |
Реальное время |
||||
| Количество каналов | 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации | ||||
|
Максимальная скорость захвата осциллограмм |
≥600000 осц./с |
||||
| Регистрация | Режим |
Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит |
|||
|
Максимальная дискретизация (реальное время) |
Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленной опции MSO8000-BW10T20) ограничена 1 ГГц |
||||
|
Цифровые каналы: 1,25 Гвыб/с на канал |
|||||
| Глубина записи |
Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы) |
||||
|
Цифровые каналы: 62,5 М точек |
|||||
| Параметры вертикальной системы | Аналоговые каналы | ||||
| Связь по входу | открытый, закрытый | ||||
|
Входной импеданс |
1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% |
||||
|
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | ||||
| Определение пробников | автоматическое определение пробников Rigol | ||||
| Максимальное входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик | |||
| 50 Ом | 5 Вскз | ||||
|
Вертикальное разрешение |
8 бит |
||||
| Вертикальное отклонение |
1 МОм |
1 мВ/дел ~ 10 В/дел | |||
| 50 Ом | 1 мВ/дел ~ 1 В/дел | ||||
| Диапазон смещения |
1 МОм |
±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
|||
| 50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
||||
| Динамический диапазон |
±5 дел (8 бит) |
||||
| Ограничение полосы пропускания |
1 МОм |
20 МГц, 250 МГц; выбирается для каждого канала | |||
| 50 Ом | 20 МГц | ||||
| Погрешность коэффициента усиления |
±2% от полной шкалы |
||||
|
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
|
ESD защита |
±8 кВ (на входе BNC) |
||||
| Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | ||||
|
Цифровые каналы |
|||||
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
||||
| Диапазон порогов | ±20 В с шагом 10 мВ | ||||
| Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
||||
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
||||
|
Максимальное входное напряжение |
±40 В Впик CAT I; переходное перенапряжение 800 Впик |
||||
|
Максимальный динамический диапазон |
±10 В + значение порога |
||||
| Минимальный размах напряжения | 500 мВп-п | ||||
| Входной импеданс | ~101 кОм || 8 пФ | ||||
| Вертикальное разрешение | 1 бит | ||||
|
Параметры горизонтальной системы |
Аналоговые каналы |
||||
|
Коэффициент развертки |
500 пс/дел ~ 1000 с/дел |
||||
|
Временное разрешение |
2 пс | ||||
|
Погрешность временной баз |
±1 ppm ± 2 ppm/год |
||||
| Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
||||
| Диапазон коррекции смещения между каналами |
±100 нс |
||||
|
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | ||||
| Цифровые каналы | |||||
| Минимальная определяемая длительность импульса | 3,2 нс | ||||
| Максимальная входная частота | 500 МГц | ||||
| Задержка между каналами | 1 нс (типично), 2 нс (максимально) | ||||
| Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров | ||
| Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
| Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
| Автоматические | Количество автоизмерений | 41 тип | |||
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | ||||
| Режим измерения |
обычный с повышенной точностью (по всей длине памяти) |
||||
|
Максимальное количество отображаемых на канал |
33 типа | ||||
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | ||||
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
||||
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
||||
| Анализ | частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция) | ||||
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
| Математические операции |
Количество отображаемых одновременно |
4 |
|||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend |
||||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
||||
| БПФ (FFT) | Максимальная длина | 1 М точек | |||
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
| Представление | полный дисплей, половина дисплея | ||||
| Поиск пиков | максимум 15 пиков | ||||
| Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |||
|
Отображение |
таблица событий или навигации |
||||
| Источник | любой аналоговый канал | ||||
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | ||||
| Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) | ||
| Гистограмма | Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера |
|||
| Тип | горизонтальные, вертикальные, измерение, измерение джиттера | ||||
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | ||||
| Режим | во всех режимах, кроме ZOOM, XY, ROLL | ||||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |||
| Темы | температура, интенсивность | ||||
| Режим | во всех режимах | ||||
| Декодирование |
Стандартно |
Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
|||
| Опционально |
RS-232 / UART декодирование - опция MSO8000-COMP I²C / SPI декодирование - опция MSO8000-EMBD LIN / CAN декодирование - опция MSO8000-AUTO FlexRay декодирование - опция MSO8000-FLEX I²S декодирование - опция MSO8000-AUDIO MIL-STD-1553 декодирование - опция MSO8000-AERO |
||||
|
Анализ глазковых диаграмм (опция MSO8000-JITTER) |
Источник |
любой аналоговый канал |
|||
| Измерение | высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность | ||||
|
Измерение джиттера (опция MSO8000-JITTER) |
Источник | любой аналоговый канал | |||
| Измерение | TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width | ||||
| Отображение | Тренд, гистограмма | ||||
Система запуска
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети | ||||||
| Режим запуска | Авто, обычный, одиночный | ||||||
| Тип связи |
AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) |
||||||
| Шумовая режекция | Вкл / Выкл | ||||||
| Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
| Полоса запуска |
Внутренний |
аналоговая полоса осциллографа | |||||
| Внешний | 200 МГц | ||||||
| Чувствительность триггера |
Внутренний |
1 дел.: <10 мВ/дел 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел |
|||||
| Внешний |
DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп |
||||||
|
Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана | |||||
| Внешний | ±8 В | ||||||
|
Сеть |
фикс. 50% | ||||||
| Зональный триггер |
Установка |
нарисованная вручную область на экране | |||||
| Условие запуска | пересекается "Intersect" или не пересекается "Not Intersect" | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
||||||
|
Запуск по фронту |
Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть | ||||||
| Запуск по длительности импульса | Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|||||
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
Запуск по скорости нарастания |
Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> | |||||
| Диапазон установок |
800 пс ~ 10 с |
||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | ||||||
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
|
Запуск по длительности события |
Установка |
H, L, X |
|||||
| Условие запуска | >, <, внутри интервала<>, вне интервала >< | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
|
Запуск по истечении времени (TimeOut) |
Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
| Время | 16 нс ~ 10 с | ||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
Запуск по ранту |
Условие | прохождение через заданный уровень | |||||
| Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
||||||
|
Запуск по окну |
Тип фронта |
нарастающий, спадающий |
|||||
|
Позиция запуска |
вход, выход, время |
||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
||||||
|
Запуск по задержке |
Фронт | нарастающий, спадающий | |||||
| Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
Запуск Установка / Удержание |
Фронт | нарастающий, спадающий | |||||
| Установка времени | 16 нс ~ 10 с | ||||||
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
Запуск Установка / Удержание (Setup/Hold) |
Установка |
H, L |
|||||
|
Условие |
< | ||||||
| Время установки/удержания | 8 нс ~ 1 с | ||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
RS-232 / UART запуск (опция MSO8000-COMP) |
Условие запуска | Start, Error, Check Error, Data | |||||
| Скорость | до 20 Мбит/с | ||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
I²C запуск (опция MSO8000-EMBD) |
Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data | |||||
| Разрядность адреса |
7 бит, 8 бит, 10 бит |
||||||
|
Длина |
1 ~ 5 байт |
||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
SPI запуск (опция MSO8000-EMBD) |
Условие запуска |
CS, TimeOut | |||||
| Разрядностья |
4 бит ~ 32 бит |
||||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
||||||
|
CAN запуск (опция MSO8000-AUTO) |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random | |||||
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
| Скорость | до 5 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
|
FlexRay запуск (опция MSO8000-FLEY) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). | |||||
| Скорость | до 10 Мбит/с | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
|
LIN запуск (опция MSO8000-AUTO) |
Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error | |||||
| Скорость | до 20 Мбит/сек | ||||||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | ||||||
|
I²S запуск (опция MSO8000-AUDIO) |
Тип канала | левый, правый, левый и правый | |||||
| Условие сравнения |
＝, ≠, ＞, ＜, ＜＞, ＞＜ |
||||||
| Режимы | I²S, LJ, RJ | ||||||
| Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) только для четырехканальных моделей |
||||||
|
MIL-STD-1553 запуск (опция MSO8000-AERO) |
Условие запуска | Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) | |||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
||||||
Генератор сигналов (опция MSO8000-AWG)
| Количество каналов | 2 | ||||||||||||||
| Частота дискретизации | 200 Мвыб/с | ||||||||||||||
| Вертикальное разрешение | 14 бит | ||||||||||||||
| Максимальная частота | 25 МГц | ||||||||||||||
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | ||||||||||||||
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | ||||||||||||||
| Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | |||||||||||||
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | ||||||||||||||
| Гармонические искажения | -40 дБн | ||||||||||||||
| Негармонические искажения | -40 дБн | ||||||||||||||
| Коэффициент гармоник | 1% | ||||||||||||||
| Отношение сигнал / шум | 40 дБ | ||||||||||||||
| Прямоугольный / Импульсный сигнал |
Диапазон прямоугольного сигнала |
100 мГц...15 МГц | |||||||||||||
|
Диапазон импульсного сигнала |
100 мГц...1 МГц | ||||||||||||||
| Время нарастания / спада | < 15 нс | ||||||||||||||
| Выброс | < 5% | ||||||||||||||
| Коэффициент заполнения |
50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
||||||||||||||
| Разрешение коэффициента заполнения | 1% или 10 нс, что больше | ||||||||||||||
| Минимальная длительность импульса | 20 нс | ||||||||||||||
| Разрешение длительности импульса | 5 нс | ||||||||||||||
| Джиттер | 5 нс | ||||||||||||||
| Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | |||||||||||||
| Линейность | 1% | ||||||||||||||
| Симметрия | 0%...100% | ||||||||||||||
| Шумовой сигнал | Полоса | >25 МГц | |||||||||||||
| Встроенные формы | Диапазон | 100 мГц...1 МГц | |||||||||||||
| Произвольная форма | Диапазон | 100 мГц...10 МГц | |||||||||||||
| Количество точек | 2...16 К точек | ||||||||||||||
| Дополнительные свойства | поддержка сохранения и загрузки форм | ||||||||||||||
| Частота | Точность |
100 ppm (<10 кГц), 50 ppm (>10 кГц) |
|||||||||||||
| Разрешение | 100 мГц или 4 бит, что больше | ||||||||||||||
| Амплитуда | Уровень |
20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
|||||||||||||
| Разрешение | 100 мкВ или 3 бит, что больше | ||||||||||||||
|
Точность (на частоте 1 кГц) |
±(2% уст. значения + 1 мкВ) | ||||||||||||||
| Смещение | Уровень |
±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
|||||||||||||
| Разрешение | 100 мкВ или 3 бит, что больше | ||||||||||||||
| Точность | ±(2%уст. значения + 5 мВ + 0,5% амплитуды) | ||||||||||||||
| Модуляция | Тип | АМ, ЧМ, ШИМ | |||||||||||||
| АМ |
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
||||||||||||||
| ЧМ |
Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
||||||||||||||
| ШИМ |
Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения
ГарантияУ нас вы можете получить онлайн-консультацию по выбору и комплектации, инструмента. Обмен и возврат товара осуществляется в соответствии с положениями Закона о защите прав потребителей. Адрес точки приёма: 192019, г. Санкт-Петербург, ул. Смоляная, д.15, лит. А, пом. 24.
ETK-181719 Похожие товары | ||||||||||||||
