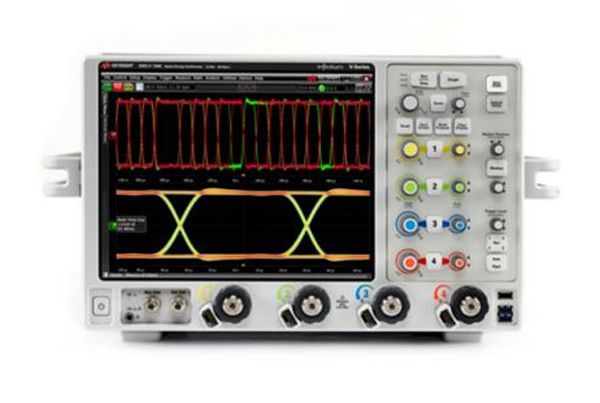

MSOV254A Осциллограф смешанных сигналов: 25 ГГц, 4 аналоговых и 16 цифровых каналов

  • Цена - по запросу

  • Аналоговая полоса пропускания 25 ГГц (с возможностью расширения)
  • 4 аналоговых и 16 цифровых каналов
  • Максимальная частота дискретизации 80 Гвыб./с; объем памяти до 2 Гвыб
  • Низкий уровень собственных шумов (1,73 мВ СКЗ при 50 мВ/дел.) и пороговый уровень измерения джиттера (100 фс)
  • Эффективное число разрядов (ENOB) более 5,5; диапазон, свободный от паразитных составляющих (SFDR), более 50 дБн
  • Широкий набор инструментов для измерения джиттера, запуска, анализа сигналов и протоколов (включая PrecisionProbe)

Технические характеристики

Серия Infiniium V
Внесен в Госреестр Да
Полоса пропускания / Полоса анализа 25 ГГц
Расширение полосы пропускания Доступно
Количество каналов 4+16
Макс. объем памяти 2 Гвыб
Макс. частота дискретизации 80 Гвыб/с (2 канала), 40 Гвыб/с (4 канала)
Размер дисплея 12,1 дюйма (30,7 см)
Скорость обновления сигналов на экране 1000 осциллограмм/с
Разрядность АЦП 8 разрядов
Минимальный уровень шумов 1,73 мВ (СКЗ) при коэффициенте отклонения 50 мВ/дел.
Время нарастания/спада (тип.) 17,6 пс (10-90%), 12,4 пс (20-80%)
Встроенные возможности (опции) -
Специальные виды запуска
  • Запуск InfiniiScan
  • Аппаратный запуск A-B
  • Последовательный аппаратный запуск
Запуск и декодирование протоколов Опция
Аппаратный запуск по сигналам последовательных шин Нет
Приложения
  • DDR3/LPDDR3
  • DDR4/LPDDR4
  • DisplayPort
  • Ethernet 1000Base-T
  • Ethernet 10G
  • HDMI 2.0
  • MIPI
  • PCIe Gen2
  • PCIe Gen3
  • SAS-3
  • SATA Gen3
  • SFP+
  • USB 2.0
  • USB 3.1
Операционная система Windows 7
Фильтр осциллографы
Максимальная разрядность АЦП, бит 8
Максимальная частота дискретизации, МГц 80000
Полоса пропускания, МГц 25000
Тип осциллографа Смешанных сигналов
Число каналов 4
Число цифровых каналов 16
